Делитель напряжения емкостной WMC 127/1500
| Номер в ГРСИ РФ: | 94399-25 |
|---|---|
| Производитель / заявитель: | Фирма "VEB Transformatoren - und Rontgenwerk "Hermann Matern", Германия |
Делитель напряжения емкостной WMC 127/1500 (далее - делитель) предназначен для масштабных преобразований напряжения переменного тока, пригодных для измерений стандартными вольтметрами.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94399-25 | ||||||
| Наименование | Делитель напряжения емкостной | ||||||
| Модель | WMC 127/1500 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6e229bc5-3a13-3db2-1760-a0177ff4ac29 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
VEB Transformatoren - und Röntgenwerk "Hermann Matern", ГДР
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94399-25: Описание типа
2025-94399-25.pdf
|
Скачать | 196.5 КБ | |
|
94399-25: Методика поверки
2025-mp94399-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Делитель напряжения емкостной WMC 127/1500 (далее - делитель) предназначен для масштабных преобразований напряжения переменного тока, пригодных для измерений стандартными вольтметрами.
Описание
Принцип действия делителя основан на методе емкостного деления.
Делитель состоит из плеча высокого напряжения (далее - плечо ВН), электростатических экранов и плеча низкого напряжения (далее - плечо НН).
Плечо ВН представляет собой конденсатор WMC 127/1500 с бумажно-масляной изоляцией, состоящий из четырех элементов, которые помещены в фарфоровые покрышки с металлическими фланцами.
Элементы плеча НН размещены в металлическом прямоугольном корпусе блока H90, на лицевой панели которого находятся разъемы для подключения.
Электростатический экраны выполнены в виде двух сборных половинок.
Плечо ВН располагается на улице внутри электростатических экранов каскада трансформаторов и подключен к выходу его последнего элемента. Плечо НН располагается в помещении пультовой, предназначенной для управления работой каскада трансформаторов.
Плечи ВН и НН делителя соединены между собой коаксиальным кабелем.
На нижнем экране конденсатора WMC 127/1500 и боковой панели блока H90, составляющих делитель, имеются таблички с техническими данными, на которых методом гравировки напечатаны заводские номера в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
К делителю данного типа относится делитель напряжения емкостной WMC 127/1500 с заводским № 861794, состоящий из плеча высокого напряжения -
конденсатора WMC 127/1500 с заводским № 861794 и плеча низкого напряжения - блока H90 с заводским № 878526.
Блок H90 пломбируется от несанкционированного доступа нанесением наклеек на один из винтов верхней части корпуса.
Рабочее положение делителя - вертикальное.
Нанесение знака поверки на делитель не предусмотрено.
Общий вид конденсатора WMC 127/1500 и блока H90, являющиеся плечами ВН и НН делителя, обозначение мест пломбирования от несанкционированного доступа (А) и мест нанесения заводских номеров представлены на рисунках с 1 по 3.
Место нанесения заводского номера

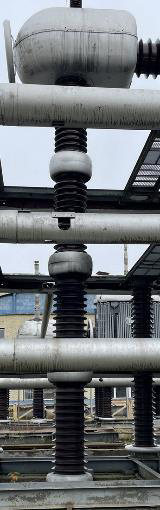

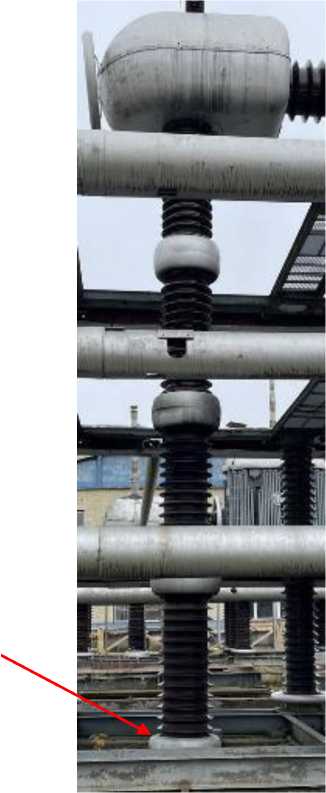

Рисунок 1 - Общий вид конденсатора WMC 127/1500
А

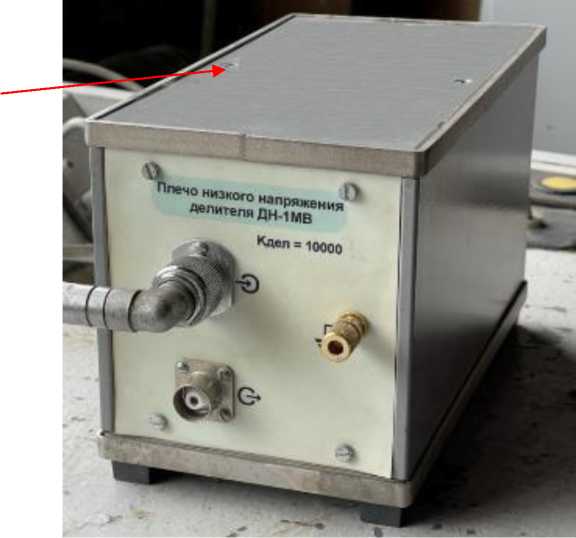

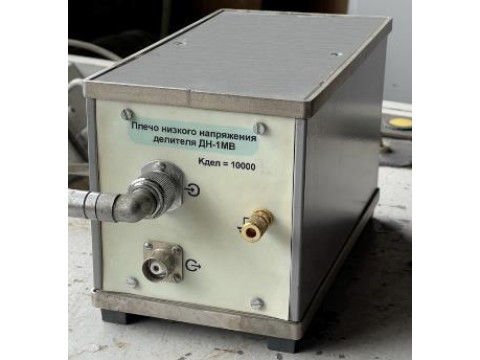

Рисунок 2 - Общий вид блока H90
Места нанесения заводских номеров

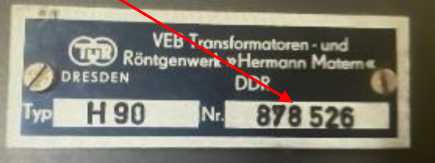

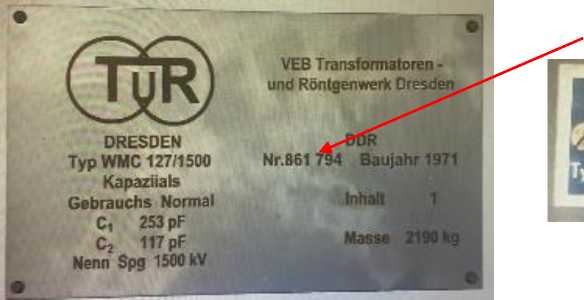

Рисунок 3 - Обозначение мест нанесения заводских номеров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения переменного тока Ином, кВ |
1000 |
|
Диапазон значений преобразований напряжения переменного тока, кВ |
от 50 до 1000 |
|
Номинальное значение коэффициента масштабного преобразования напряжения переменного тока |
10000 |
|
Пределы допускаемой относительной основной погрешности преобразований напряжения переменного тока, % |
±2,0 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
нанесение на делитель не предусмотрено, наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Делитель напряжения емкостной |
WMC 127/1500 |
1 |
|
Коаксиальный кабель |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 4.2 документа «Делитель напряжения емкостной WMC 127/1500.
Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
