Ключи динамометрические (моментные) предельные SATA
| Номер в ГРСИ РФ: | 94414-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | SATA Automotive Technology (Shanghai) Co., Ltd., Китай |
Ключи динамометрические (моментные) предельные SATA (далее - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94414-25 |
| Действует | по 22.01.2030 |
| Наименование | Ключи динамометрические (моментные) предельные |
| Модель | SATA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2ae82da4-4c25-5f45-8432-46669d313e77 |
Производитель / Заявитель
SATA Automotive Technology (Shanghai) Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.12.2025 |
Поверители
Скачать
|
94414-25: Описание типа
2025-94414-25.pdf
|
Скачать | 383.8 КБ | |
|
94414-25: Методика поверки
2025-mp94414-25.pdf
|
Скачать | 69.3 КБ |
Описание типа
Назначение
Ключи динамометрические (моментные) предельные SATA (далее - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Ключи состоят из корпуса, предельного механизма, рукоятки, фиксатора, головки с трещоткой и присоединительным квадратом.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
К данному типу ключей относятся ключи динамометрические (моментные) предельные SATA модификаций (исполнений): 96211, 96212, 96310, 96311, 96312, 96313, 96411, 96412.
Выпускаемые модификации (исполнения) ключей отличаются диапазоном воспроизведений крутящего момента силы, массой, длиной, шкалой с указателем значений крутящего момента силы, размером присоединительного квадрата.

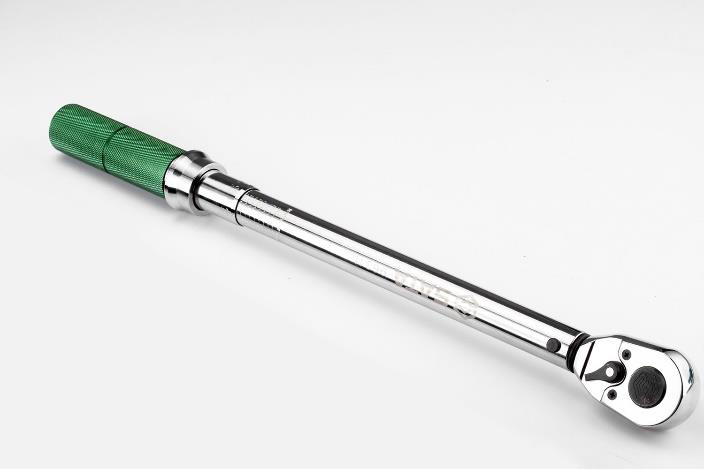

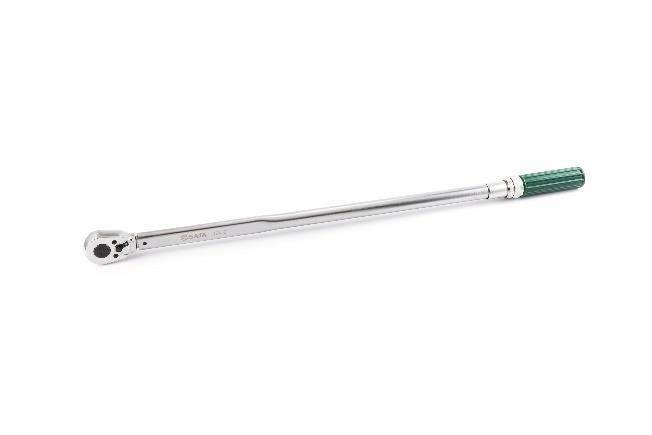

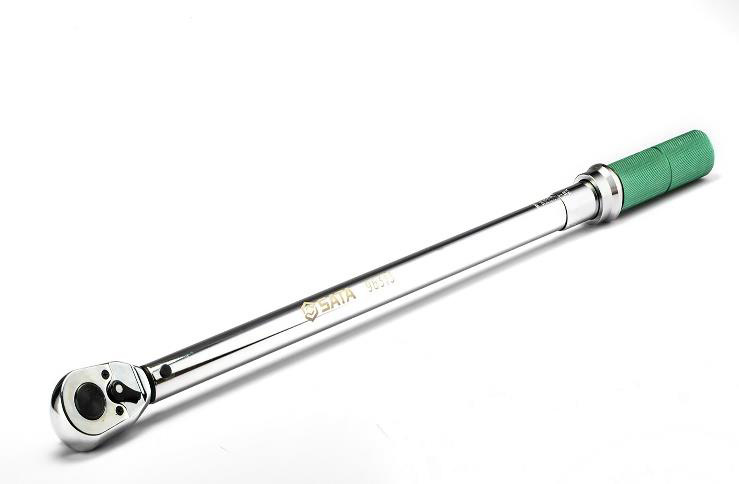

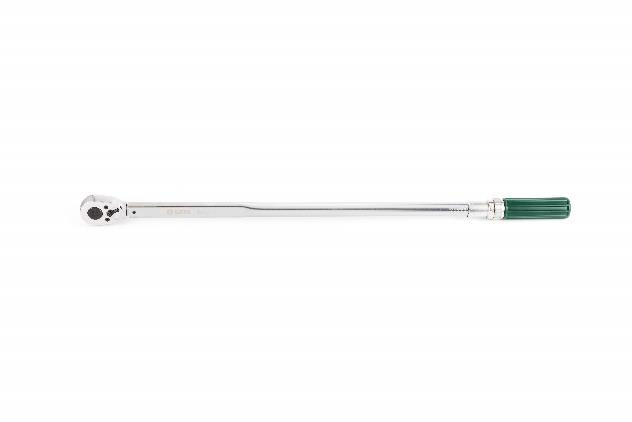

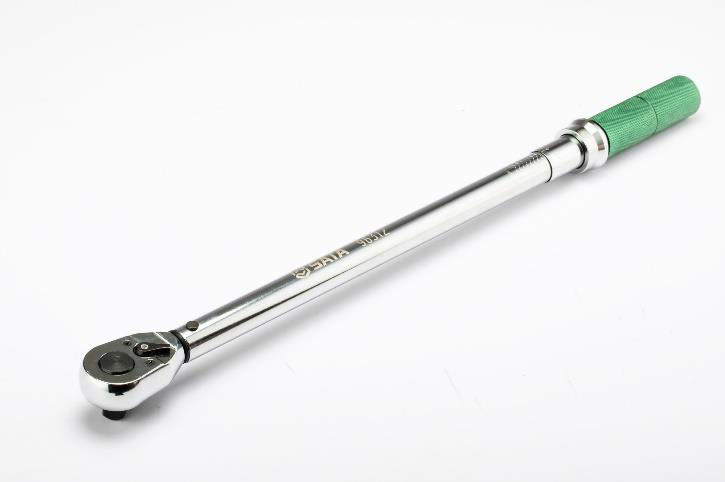

Общий вид средства измерений приведен на рисунках с 1 по 8.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом игольчатой (ударноточечной) маркировки на ключ, в месте, указанном на рисунке 9.
На корпус ключа также наносится информация о модификации (исполнении).

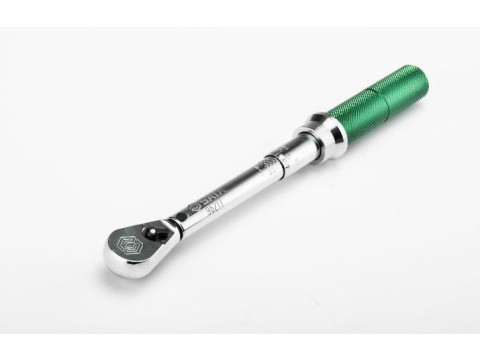

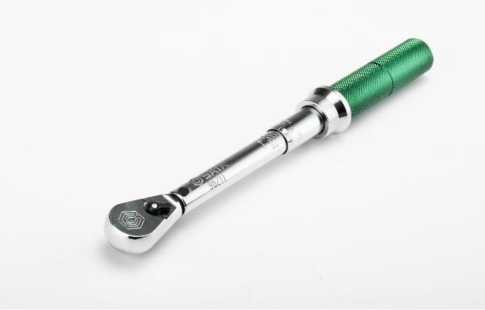

Рисунок 1 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации (исполнения) 96211

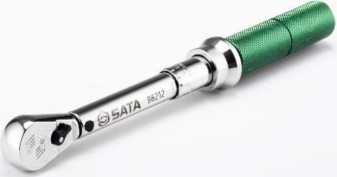

Рисунок 2 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации
(исполнения) 96212

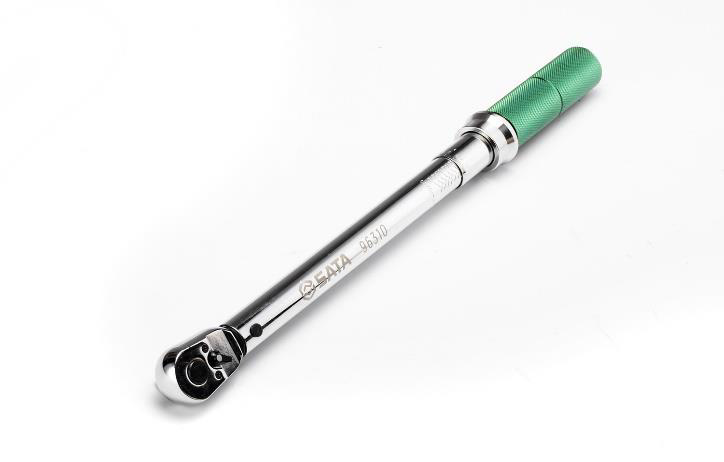

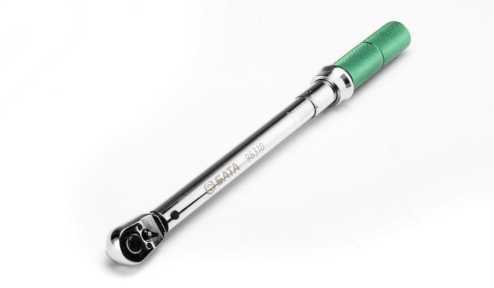

Рисунок 3 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации
(исполнения)96310
Рисунок 4 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации
(исполнения) 96311
Рисунок 5 - Общий вид ключей динамометрических (моментных) предельных SATA модификации
(исполнения)96312
Рисунок 6 - Общий
динамометрических предельных SATA (исполнения) 96313
вид ключей
(моментных) модификации
вид ключей (моментных) модификации
Рисунок 8 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации (исполнения) 96412
Рисунок 7 - Общий
динамометрических предельных SATA (исполнения) 96411

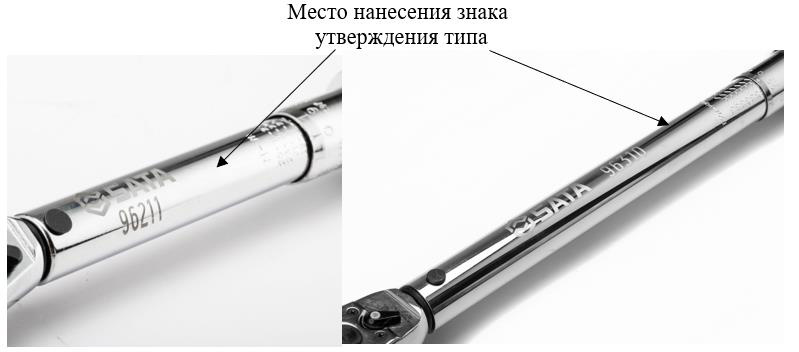

Место нанесения знака утверждения типа
а

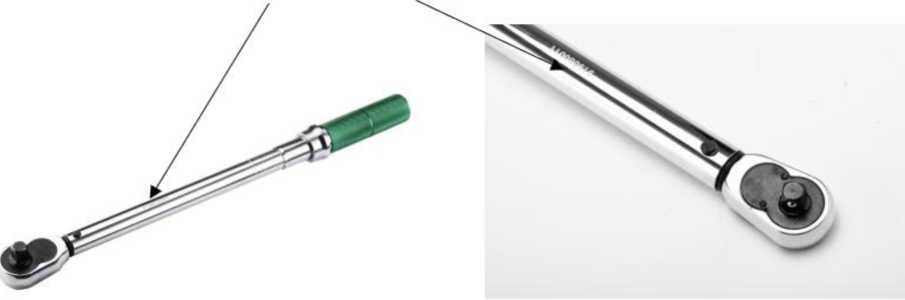

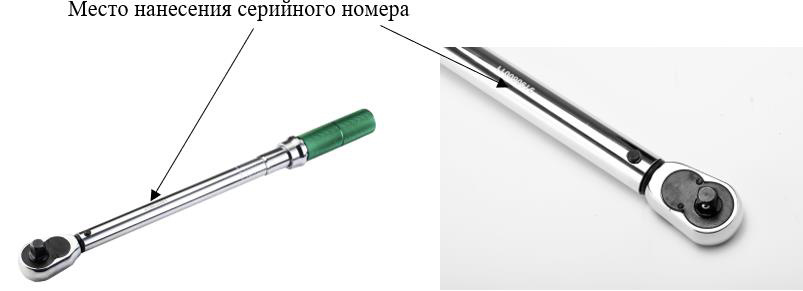

Место нанесения серийного номера
б

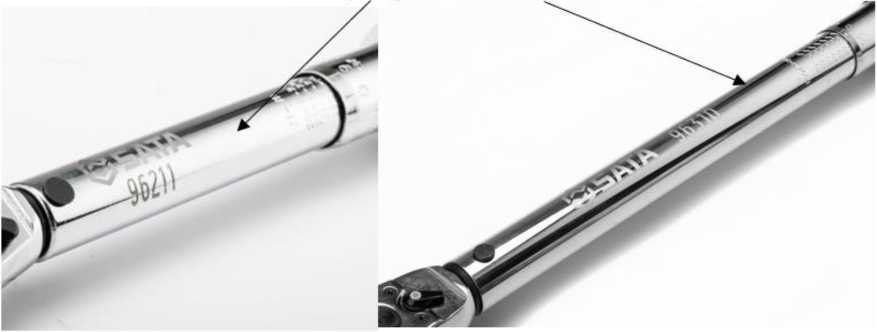

Рисунок 9 - Пример нанесения информации об модификации (исполнении) (а), серийном номере (б) ключа динамометрического (моментного) предельного SATA
Пломбирование ключей динамометрических (моментных) предельных SATA не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики ключей динамометрических (моментных) предельных SATA
|
Модификация (Исполнение) |
Диапазон воспроизведений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
96211 |
от 1 до 5 |
±3,0 |
|
96212 |
от 5 до 25 | |
|
96310 |
от 10 до 50 | |
|
96311 |
от 20 до 100 | |
|
96312 |
от 40 до 200 | |
|
96313 |
от 60 до 340 | |
|
96411 |
от 100 до 550 | |
|
96412 |
от 150 до 800 |
Таблица 2 - Основные технические характеристики ключей динамометрических (моментных) предельных SATA
|
Модификация (Исполнение) |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединитель-ного квадрата, мм (дюйм) |
Условия эксплуатации: - температура окружающей среды, °С |
|
96211 |
230 |
0,60 |
6,35 (1/4) |
от -20 до +60 |
|
96212 |
270 |
0,63 |
9,53 (3/8) | |
|
96310 |
426 |
1,40 |
9,53 (3/8) | |
|
96311 |
473 |
1,63 |
12,7 (1/2) | |
|
96312 |
555 |
1,85 |
12,7 (1/2) | |
|
96313 |
616 |
2,12 |
12,7 (1/2) | |
|
96411 |
864 |
6,35 |
19,05 (3/4) | |
|
96412 |
1090 |
7,15 |
19,05 (3/4) |
Знак утверждения типа
наносится на поверхность корпуса ключей в соответствии с рисунком 9 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ динамометрический (моментный) предельный SATA |
модификация (исполнение) по заказу |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Применение и эксплуатация ключей» документа руководства по эксплуатации «Ключи динамометрические (моментные) предельных SATA».
Нормативные документы
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
СП-001.2004. Ключи динамометрические (моментные) предельные SATA. Стандарт предприятия.
