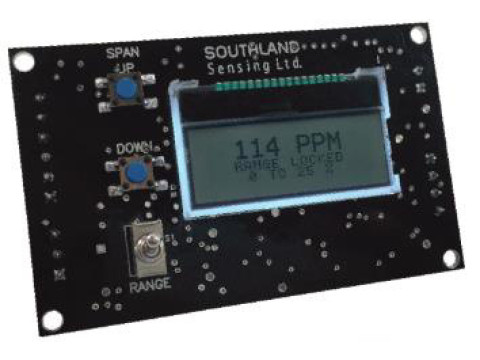

Газоанализаторы кислорода EMD
| Номер в ГРСИ РФ: | 94433-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Southland Sensing Ltd", США |
Газоанализаторы кислорода EMD (далее - газоанализаторы) предназначены для измерений объемной доли кислорода в азоте или других инертных и технологических газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94433-25 |
| Действует | по 27.01.2030 |
| Наименование | Газоанализаторы кислорода |
| Модель | EMD |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c6d13534-5892-30f4-3926-a19ab01b1f99 |
Производитель / Заявитель
"Southland Sensing Ltd.", США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94433-25: Описание типа
2025-94433-25.pdf
|
Скачать | 176.7 КБ | |
|
94433-25: Методика поверки
2025-mp94433-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Газоанализаторы кислорода EMD (далее - газоанализаторы) предназначены для измерений объемной доли кислорода в азоте или других инертных и технологических газах.
Описание
Принцип измерений газоанализаторов электрохимический.
Отбор пробы диффузионный или принудительный (за счет избыточного давления в точке отбора пробы или внешнего побудителя расхода), в зависимости от корпуса датчика (сенсора).
Газоанализаторы обеспечивают выполнение следующих функций:
- измерение объемной доли кислорода и отображение результатов измерений на встроенном дисплее;
- формирование выходного аналогового сигнала постоянного тока от 4 до 20 мА и/или напряжения постоянного тока от 0 до 1 В и/или от 0 до 10 В (в зависимости от модификации);
- формирование выходного цифрового сигнала, интерфейс RS485 (в зависимости от модификации).
Газоанализаторы представляют собой стационарные одноканальные приборы непрерывного действия.
В состав газоанализатора входят электронный блок с панелью управления, электрохимический датчик (сенсор) и корпус датчика. Соединение корпуса датчика и электронного блока осуществляется по 2-х или 6-ти проводной схеме.
Газоанализаторы выпускаются в 3-х модификациях EMD-482D, EMD-485D и EMD-485M, отличающихся наличием цифровых и аналоговых выходных сигналов и соединением корпуса датчика и электронного блока.
Общий вид газоанализаторов приведен на рисунке 1. Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено.
Заводской номер наносится печатным способом в виде цифрового обозначения на табличку, расположенную на электронном блоке. Общий вид таблички и место нанесения знака утверждения типа приведены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

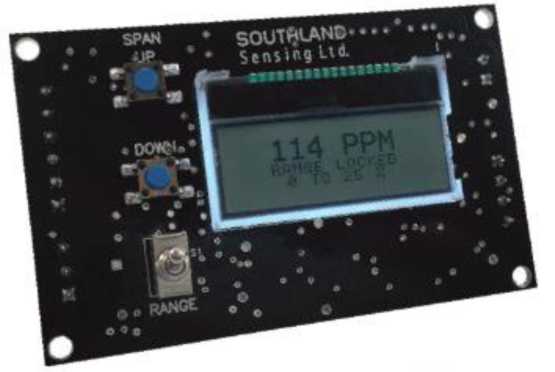

а) электронный блок с панелью управления
' web***1’5*'

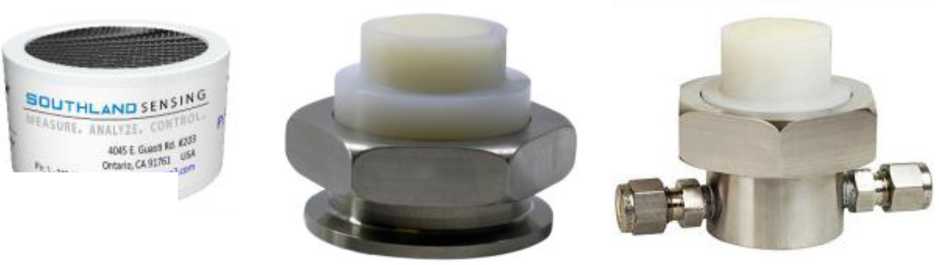

в) корпус датчика H6 KF-40
б) электрохимический датчик (сенсор)
г) корпус датчика H3 проточный
д) корпус датчика H1 KF-40
Рисунок 1 - Общий вид газоанализаторов (газоанализаторы модификаций EMD-482D, EMD-485D и EMD-485M имеют одинаковый общий вид)
SaUTHLANID SENSING
4М5 Е. Gjflrf Rd 0203
Qrnarin. сд 51751
Ph: ;FU&j 3nR-3R7£-
Wdb: 'Wrt-.5502.c2m
Model Number: EMD-485D
Serial Number:
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид таблички с маркировкой на электронном блоке
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли кислорода.
Встроенное программное обеспечение обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического сенсора);
- отображение результатов измерений на дисплее;
- формирование выходного аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли кислорода по данным от первичного измерительного преобразователя (электрохимического сенсора);
2) вычисление значений выходного аналогового и цифрового сигналов;
3) формирование релейного выходного сигнала;
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии встроенного ПО отображен в документе «Газоанализаторы кислорода EMD. Технический паспорт и руководство по эксплуатации».
Газоанализаторы не имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «низкий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PCB-10020 |
|
Номер версии (идентификационный номер) ПО |
Version 1.5 1) |
|
1) Номер версии записывается в виде 1.x, где «1» указывает на метрологически значимую (неизменяемую) часть ПО, а «х» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | |
Технические характеристики
Таблица 2 - Основные метрологические характеристики газоанализаторов
|
Обозначение электрохимического датчика (сенсора) |
Диапазон измерений объемной доли кислорода |
Пределы допускаемой основной 1) приведенной (к нормирующему значению) 2) погрешности, % |
|
TO2-1x, TO2-2x |
от 0 до 10 млн-1 |
±15 |
|
TO2-1x, TO2-2x |
от 0 до 100 млн-1 |
±15 |
|
TO2-1x, TO2-2x |
от 0 до 1000 млн-1 |
±10 |
|
TO2-1x , TO2-2x, PO2-160, PO2-24 |
от 0 до 1 % |
±6 |
|
PO2-160, PO2-24 |
от 0 до 5 % |
±6 |
|
PO2-160, PO2-24 |
от 0 до 10 % |
±3 |
|
TO2-1x, TO2-2x, PO2-160, PO2-24 |
от 0 до 25 % |
±2 |
|
Обозначение электрохимического датчика (сенсора) |
Диапазон измерений объемной доли кислорода |
Пределы допускаемой основной 1) приведенной (к нормирующему значению) 2) погрешности, % |
|
PO2-160, PO2-24 |
от 0 до 100 % |
±1 |
|
1) Нормальные условия измерений: - диапазон температуры окружающей среды от +15 °C до +25 °C; - диапазон относительной влажности окружающей среды при температуре +25 °C от 30 % до 80 %; - диапазон атмосферного давления от 98,0 до 104,6 кПа 2) Нормирующее значение - верхний предел диапазона измерений объемной доли кислорода. | ||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала газоанализаторов, в долях от пределов допускаемой основной приведенной погрешности |
0,5 |
|
Предел допускаемого времени установления выходного сигнала Т0,9д, с, для газоанализатора с сенсором: TO2-1x, TO2-2x PO2-160, PO2-24, TO2-1x (в диапазоне измерений объемной доли кислорода от 0 до 25 % и от 0 до 100 %), TO2-2x (в диапазоне измерений объемной доли кислорода от 0 до 25 % и от 0 до 100 %) |
30 20 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменений температуры окружающей среды в диапазоне условий эксплуатации на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в диапазоне условий эксплуатации на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации на каждые 10 %, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Время прогрева газоанализаторов *, мин, не более |
60 |
|
* Без учета времени продувки газовых магистралей для сенсоров микроконцентраций кислорода. | |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 24 |
|
Потребляемый ток, мА, не более |
40 |
|
Диапазон расхода анализируемой среды для сенсора в корпусе H3 проточного, дм3/мин |
от 0,23 до 2,3 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
блок электроники | |
|
- высота |
50 |
|
- ширина |
85 |
|
- длина |
30 |
|
корпус датчика H6 KF-40 | |
|
- высота |
53 |
|
- диаметр |
64 |
|
корпус датчика H1 KF-40 | |
|
- высота |
48 |
|
- диаметр |
56 |
|
корпус датчика H3 проточный | |
|
- высота |
53 |
|
- диаметр |
83 |
|
Масса, кг, не более: | |
|
- блок электроники |
0,03 |
|
- корпус датчика H6 KF-40 |
0,35 |
|
- корпус датчика H1 KF-40 |
0,45 |
|
- корпус датчика H3 проточный |
0,36 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от 0 до +50 |
|
- диапазон относительной влажности, % |
от 0 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
- диапазон избыточного давления анализируемой среды, Па |
от 0,6 до 344,7 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP20 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч |
21000 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на электронном блоке (рисунок 2), и на титульный лист технического паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Газоанализатор кислорода в составе - блок электроники |
EMD EMD-482D EMD-485D EMD-485M |
1 шт. |
Состав определяется при заказе |
|
- корпус датчика (сенсора) - сенсор |
H6 KF-40 H1 KF-40 H3 проточный TO2-1x TO2-2x PO2-160 PO2-24 |
1 шт. 1 шт. |
Состав определяется при заказе |
|
Технический паспорт и руководство по эксплуатации |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Порядок работы» документа «Газоанализаторы кислорода EMD. Технический паспорт и руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Стандарт предприятия «Southland Sensing Ltd.», США.
