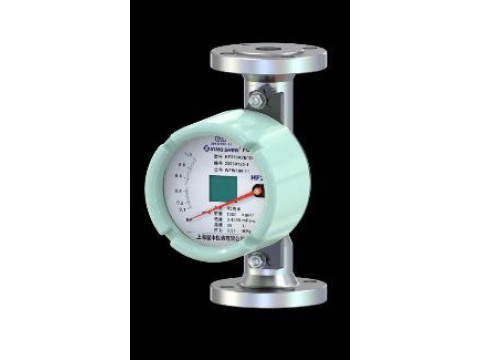

Ротаметры HF25
| Номер в ГРСИ РФ: | 94438-25 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | "Shanghai Xingshen Instrument Co., Ltd", КНР |
Ротаметры HF25 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94438-25 |
| Действует | по 27.01.2030 |
| Наименование | Ротаметры |
| Модель | HF25 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4c109dcc-4cc7-b5f8-a990-684c511d3940 |
Производитель / Заявитель
"Shanghai Xingshen Instrument Co., Ltd", КНР
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 47 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
94438-25: Описание типа
2025-94438-25.pdf
|
Скачать | 186.3 КБ | |
|
94438-25: Методика поверки
2025-mp94438-25.pdf
|
Скачать | 894 КБ |
Описание типа
Назначение
Ротаметры HF25 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.
Описание
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.
Ротаметры имеют модели для монтажа в горизонтальном или вертикальном положении.
Ротаметры могут иметь жидкокристаллический дисплей для отображения измеряемых параметров.
Ротаметры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по протоколу HART. Также возможно наличие релейного выхода.
Общий вид ротаметров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус ротаметра. Пример маркировочной таблички изображен на рисунке 2.

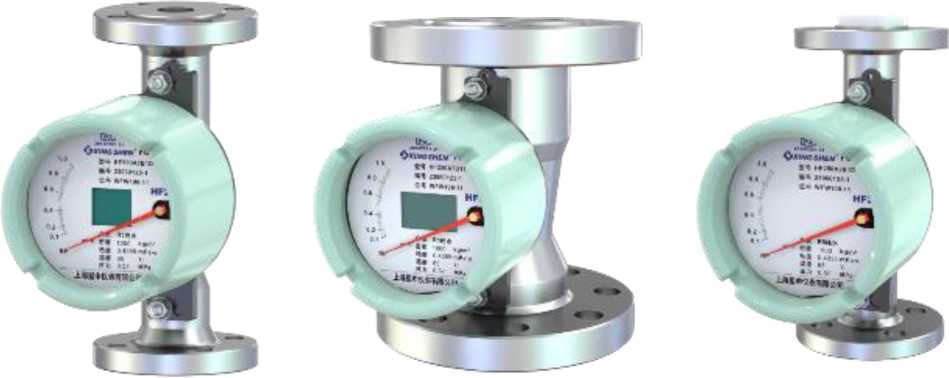

Рисунок 1 - Внешний вид ротаметров HF25
®ЕН[ © Ех®
Ротаметр
Тип: HF25___________________________________
Модель: ____________________________________
Номер позиции:____________________________
Диапазон измерений:_________________________
Нап ряжен не электропитании: Погрешность: Темпераурэ:
Выходной сигнал:__________________________
Маркировка вэрывобазопасности: Номер сертификата:________________________
Л ас лени о:Заводской номер: SHANGHAI KINGSHEN INSTRUMENT СС, LTD. №□ В, XuanzhMig Road, Pudong Olnbrlci, Shanghai, China, 201399 www.xtagshen.com
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотно-импульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Calibrator |
|
Номер версии (идентификационный номер) ПО |
У1.х.х |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование параметра |
Значение параметра |
|
Номинальный диаметр, DN |
15; 20; 25; 40; 50; 80; 100; 150;200 |
|
Диапазон измерений объёмного расхода среды, м3/ч: - жидкости (вода при 20 °С) - газа (воздух при 20 °С, 101,3 кПа) |
от 0,025 до 200 от 0,7 до 12000 |
|
Динамический диапазон |
10:1, 20:1 |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, % |
±1,5 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
Различные газы, в т.ч. под давлением и при высокой температуре, жидкости (вода, растворы, в т.ч. ---------------------------------*----------- |
|
Давление измеряемой среды, МПа, не более |
42 |
|
Динамическая вязкость среды, мПа^с, не более: - DN 10 - 15 - DN 25 - DN 50 - DN 200 |
5 250 300 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +200 до +450 по специсполнению |
|
Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА |
от 0 до 1000 от 4 до 20 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 85 до 265 |
|
Напряжение питания постоянного тока, В |
24 ± 20 % |
|
Наименование параметра |
Значение |
|
Маркировка взрывозащиты |
0Ex ia IIC T6...T1 Gа Х Ех tb IIIC T80 °C Db X 1Ex db IIC T6...T1 Gb Х Ех tb IIIC T80 °C Db X |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) |
IP66 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +55 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр |
HF25 |
1 шт. |
|
Руководство по эксплуатации* |
SXI.HF25 РЭ |
1 экз. |
|
Паспорт |
SXI.HF25 ПС |
1 экз. |
|
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе II руководства по эксплуатации SXI.HF25 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.
