Угломеры ЧИЗ
| Номер в ГРСИ РФ: | 94457-25 |
|---|---|
| Категория: | Угломеры |
| Производитель / заявитель: | Компания Optim Consult International Co. Ltd., Китай |
Угломеры ЧИЗ (далее по тексту - угломеры) предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94457-25 |
| Наименование | Угломеры |
| Модель | ЧИЗ |
| Срок свидетельства (Или заводской номер) | 27.01.2030 |
Производитель / Заявитель
Optim Consult International Co. Ltd., КНР
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 27 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 16.04.2025 |
Поверители
Скачать
| 94457-25: Описание типа | Скачать | 400.2 КБ | |
| 94457-25: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Угломеры ЧИЗ (далее по тексту - угломеры) предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Описание
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.
Угломеры изготавливаются следующих типов:
1-1 - состоят из полудиска с нанесенной на нем угловой шкалой с ценой деления 2', сектора с нониусом и съемного угольника. На оси основания закреплена деталь, одна часть которой представляет собой сектор с закрепленным на нем нониусом, а другая выполнена в виде линейки, которой пользуются при измерении углов свыше 90° до 180°. На основании жестко закреплена вторая, неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия;
1-2 - состоят из полудиска с нанесенной на нем угловой шкалой с ценой деления 5', сектора с нониусом и съемного угольника. На оси основания закреплена деталь, одна часть которой представляет собой сектор с закрепленным на нем нониусом, а другая выполнена в виде линейки, которой пользуются при измерении углов свыше 90° до 180°. На основании жестко закреплена вторая, неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия;
2 - состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической подачи и стопорного винта;
3 - состоят из диска с нанесенной на нем угловой шкалой и нониусом без параллакса, оснащенного лупой для удобства считывания показаний, съемных линеек разной длины, микрометрической подачи и стопорного винта;
4-1 - состоят из полукруглого лимба с круговой шкалой, неподвижной линейки с указателем и стопорного винта;
4-2 - состоят из полукруглого лимба с круговой шкалой, подвижной линейки с указателем и стопорного винта;
4-3 - состоят из полукруглого лимба с круговой шкалой и основания в виде линейки с нониусом, которая закрепляется в требуемом положении стопорным винтом;
5 - состоят из основания в виде линейки с круговой шкалой и подвижными линейками, которые закрепляются в требуемом положении стопорными винтами.
Угломеры типов 1-1, 1-2, 2, 3, 4-3 могут быть изготовлены с взаимным расположением верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания, которое соответствует исполнениям 1 или 2, указанным на рисунке 8.
Измерительные поверхности и шкалы угломеров изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Могут быть изготовлены шкалы с матовым покрытием для угломеров, изготовленных из нержавеющей стали.
То яп “ ч я Ч/R а ое е я яе on о епо о пяЛе е о о
Товарный знак -------1 наносится на паспорт угломеров типографским методом,
на угломер с лицевой стороны краской или лазерной маркировкой.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на угломер с лицевой или оборотной стороны краской или лазерной маркировкой в местах, указанных на рисунках 1-7.
Сведения о диапазоне измерений и значении отсчета по нониусу (значении отсчета по круговой шкале) наносятся на угломер при помощи краски или лазерной маркировкой.
Пломбирование угломеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

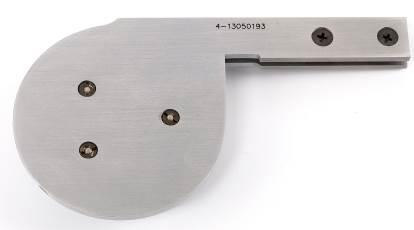

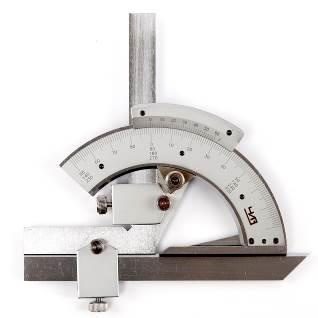

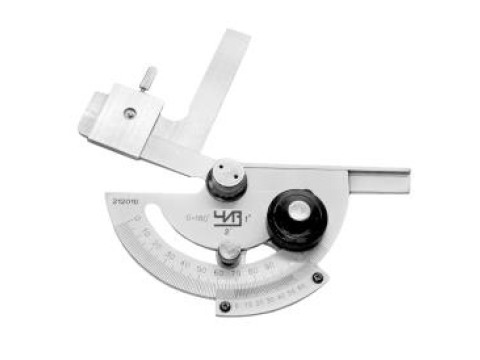

Рисунок 1 - Общий вид угломеров типа 1-1 с указанием места нанесения заводского номера

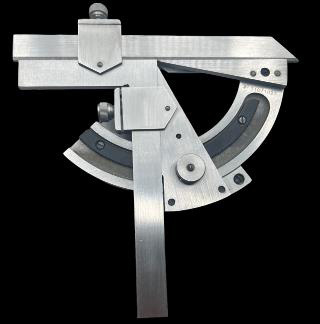

Рисунок 2 - Общий вид угломеров типа 2 с указанием места нанесения заводского номера
заводского номера

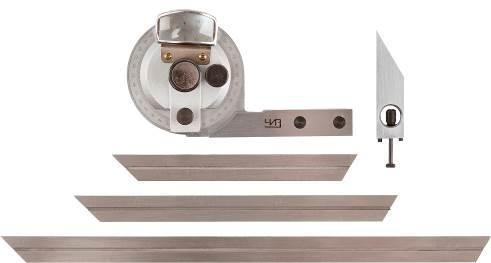

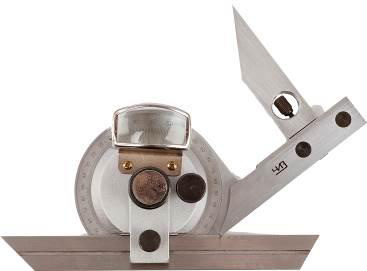

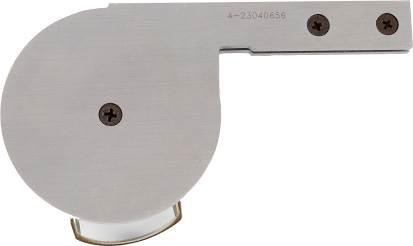

Рисунок 3 - Общий вид угломеров типа 3 с указанием места нанесения заводского номера
Место нанесения
Рисунок 4 - Общий вид угломеров типа 4-1 с указанием места нанесения заводского номера

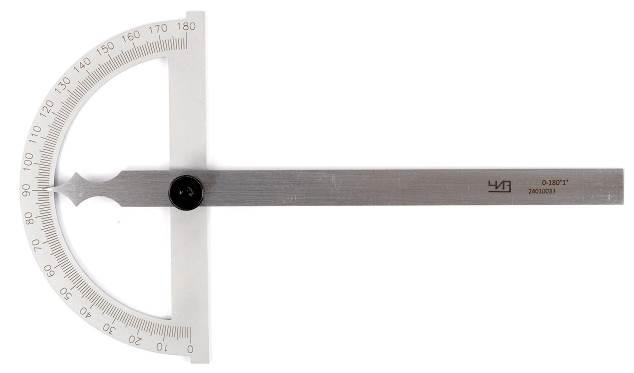

Рисунок 5 - Общий вид угломеров типа 4-2 с указанием места нанесения заводского номера

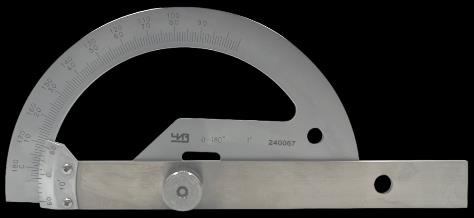

Рисунок 6 - Общий вид угломеров типа 4-3 с указанием места нанесения заводского номера
Место нанесения
заводского номера

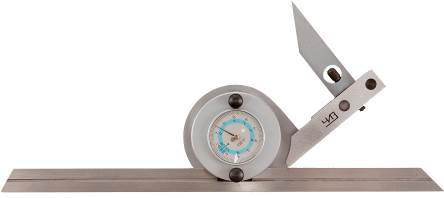

Рисунок 7 - Общий вид угломеров типа 5 с указанием места нанесения заводского номера 5
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Тип |
Диапазон измерений углов |
Цена деления шкалы основания |
Значение отсчета по нониусу |
Значение отсчета по круговой шкале |
Пределы допускаемой абсолютной погрешности |
|
1-1 |
от 0 до 180° |
1° |
2' |
- |
±4,0' |
|
1-2 |
от 0 до 180° |
1° |
5' |
- |
±10,0' |
|
2 |
от 0 до 320° |
1° |
2' |
- |
±2,0' |
|
3 |
от 0 до 360° |
1° |
5' |
- |
±5,0' |
|
4-1 |
от 0 до 180° |
1° |
- |
- |
±0,5° |
|
4-2 |
от 10 до 170° |
1° |
- |
- |
±0,5° |
|
4-3 |
от 0 до 180° |
1° |
10' |
- |
±10,0' |
|
5 |
от 0 до 360° |
10° |
- |
5' |
±5,0' |
Таблица 2 - Допускаемые отклонения от плоскостности и прямолинейности, а также от параллельности измерительных поверхностей_________________________________________
|
Наименование характеристики |
Значение |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей (для всех типов, кроме 4-1 и 4-2), мкм, не более, для измерительных поверхностей: - до 100 мм включ. |
5 |
|
- св. 100 до 150 мм включ. |
6 |
|
- св. 150 мм |
8 |
|
Допускаемое отклонение от параллельности измерительных поверхностей линейки угломеров типов 3, 4-3, 5, мкм, не более, для измерительных поверхностей: - до 100 мм включ. |
6 |
|
- св. 100 до 150 мм включ. |
8 |
|
- св. 150 мм |
12 |
|
Примечание: Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину, для измерительных поверхностей до 150 мм | |
|
включительно; - на зону в 1,5 мм для измерительных поверхностей зону 0,2 мм вдоль плоских измерительных поверхностей |
свыше 150 мм; - на |
Таблица 3 - Размеры угломеров и масса
|
Тип |
Диаметр лимба, мм х длина линейки, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
1-1, 1-2 |
- |
140 |
125 |
20 |
0,20 |
|
2 |
- |
150 |
150 |
27 |
0,40 |
|
3 |
- |
300 |
140 |
27 |
0,70 |
|
4-1 |
80х120 |
170 |
87 |
20 |
0,09 |
|
120х150 |
220 |
128 |
20 |
0,13 | |
|
150х200 |
288 |
160 |
23 |
0,25 | |
|
300х500 |
675 |
315 |
33 |
1,33 | |
|
300х600 |
775 |
315 |
33 |
1,44 |
Продолжение таблицы 3
|
Тип |
Диаметр лимба, мм х длина линейки, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
4-2 |
100x150 |
175 |
150 |
22 |
0,20 |
|
150x300 |
303 |
220 |
23 |
0,27 | |
|
200x400 |
405 |
290 |
25 |
0,45 | |
|
250x500 |
505 |
390 |
25 |
0,80 | |
|
300x600 |
605 |
425 |
30 |
1,35 | |
|
4-3 |
150x170 |
195 |
150 |
20 |
0,20 |
|
5 |
- |
300 |
140 |
25 |
0,80 |
Таблица 4 - Технические характеристики
|
Наименование xарактеристики |
Значение |
|
Расстояние между кромкой нониуса и основанием (см. рис. 8), мм, не более, для: - исполнения 1 - исполнения 2 |
0,22 0,03 |
|
Значение перекрытия штриxов шкалы основания шкалой нониуса для исполнения 1, мм, не менее |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуxа при температуре +25 °С, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Угломер |
ЧИЗ |
1 шт. |
|
Съемная линейка: - для угломеров типа 2 - для угломеров типа 3 |
- |
1 шт. 3 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Подготовка к работе и правила эксплуатации» паспорта угломеров.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
СТП 058-2024 «Угломеры ЧИЗ. Стандарт предприятия».
