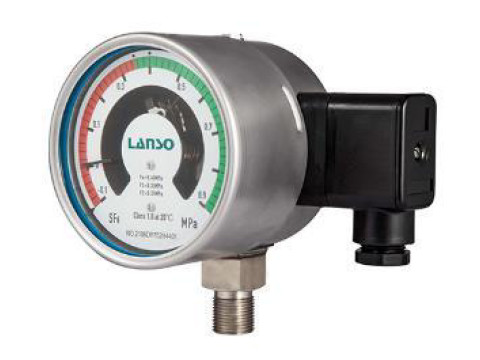

Измерители термокомпенсированные сигнализирующие ZMJ100
| Номер в ГРСИ РФ: | 94462-25 |
|---|---|
| Производитель / заявитель: | Lanso Konly (Shanghai) Instruments Co., Ltd., КНР |
Измерители термокомпенсированные сигнализирующие ZMJ100 (далее -измерители) предназначены для измерений избыточного (в т.ч. разрежения) и абсолютного давления, а также температуры гексафторида серы SF6 и других газов, и преобразования измеренных данных в величину, функционально связанную с давлением (плотность газа), а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94462-25 |
| Действует | по 27.01.2030 |
| Наименование | Измерители термокомпенсированные сигнализирующие |
| Модель | ZMJ100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8f4f4dea-6a2b-51d2-c2ac-d1ac4c0d09ec |
Производитель / Заявитель
Lanso Konly (Shanghai) Instruments Co., Ltd., КНР
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94462-25: Описание типа
2025-94462-25.pdf
|
Скачать | 285.8 КБ | |
|
94462-25: Методика поверки
2025-mp94462-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Измерители термокомпенсированные сигнализирующие ZMJ100 (далее -измерители) предназначены для измерений избыточного (в т.ч. разрежения) и абсолютного давления, а также температуры гексафторида серы SF6 и других газов, и преобразования измеренных данных в величину, функционально связанную с давлением (плотность газа), а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.
Описание
Принцип действия измерителей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Чувствительным элементом измерителя является трубчатая пружина. Под воздействием избыточного давления трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки измерителя посредством передаточного механизма. Стрелка при своем движении осуществляет замыкание или размыкание (в зависимости от схемы подключения) контактов сигнализирующего механизма, подключенных к выводу электрических контактов. Свободный конец трубчатой пружины зафиксирован на биметаллический компенсатор температуры, осуществляющий функцию компенсации при отклонении температуры от плюс 20°C.
Принцип действия преобразователя давления измерителей модификаций ZMJ100PR и ZMJ100XDR основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в цифровой сигнал.
Принцип действия преобразователя температуры измерителей модификаций ZMJ100PR и ZMJ100XDR основан на зависимости от температуры падения напряжения на p-n переходе полупроводника, который поступает в электронный блок и преобразуется в цифровой сигнал.
Электроконтактная группа сигнализирующего устройства осуществляет коммутацию электрических цепей сигнализации и аварийного отключения при достижении предупредительных и пороговых значений давления (плотности, функционально связанной с давлением) газа. Уставки срабатывания электроконтактов сигнализирующего устройства настраиваются на заводе-изготовителе по запросу пользователя и не подлежат перенастройке в процессе эксплуатации.
Конструктивно измерители состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой, сигнализирующего механизма с указателями, вывода электрических контактов и штуцера для подключения измерителя. Модификации ZMJ100PR и ZMJ100XDR дополнительно снабжены преобразователями давления и температуры, предназначенные для дистанционного мониторинга.
Измерители изготавливаются в четырех модификациях: ZMJ100P, ZMJ100PR, ZMJ100XD и ZMJ100XDR, которые отличаются конструктивным исполнением, наличием преобразователя давления и температуры. Измерители с (S) в окончании обозначения модификации заполнены силиконовым маслом для повышения виброустойчивой.
Заводские номера наносятся в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, на циферблате измерителя методом печати или рукописным методом. Заводской номер допускается наносить на корпус измерителя.
Допускается нанесение знака поверки на корпус измерителя, в том числе на стекло и заднюю поверхность корпуса.
Пломбирование измерителей осуществляется с помощью пломбировочной наклейки, которая разрушается при вскрытии.
Общий вид измерителя, место нанесения знака поверки и места пломбировки представлен на рисунке 1-4.
Рисунок 1 - измеритель модификации ZMJ100P
Рисунок 2 - измеритель модификации ZMJ100XD
ШП5О
LAfliO
Место нанесения знака поверки
Рисунок 3 - измеритель модификации ZMJ100PR
Рисунок 4 - измеритель модификации ZMJ100XDR
Программное обеспечение
Измерители модификация ZMJ100PR и ZMJ100XDR имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО размещается в микроконтроллере, расположенного внутри измерителя, является неизменяемым и предназначено для преобразования и передачи измеренных значений. Возможность считывания идентификационных данных встроенного ПО не предусмотрена. Конструкция преобразователя исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа проверка защиты программного обеспечения».
Внешнее ПО не является метрологически значимым и предназначено для вывода информации об измеренных значениях и техническом состоянии измерителя.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ZMJ100PR |
ZMJ100XDR | |
|
Идентификационное наименование ПО |
LANSO ZMJ100PR |
LANSO ZMJ100XDR |
|
Номер версии ПО, не ниже |
V04R02 |
V02R03 |
|
Цифровой идентификатор ПО |
Отсутствует |
Отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, МПа |
от -0,1 до 0,9 |
|
Пределы допускаемой приведенной погрешности, % от диапазона измерений давлений 1): ZMJ100P, ZMJ100PR: в диапазоне температур от +19 до +21°С включ.; в диапазоне температур от -20 до +21 °С не включ. и св.+21 до +60 °С (от -40 до +19 °С не включ. и св.+21 до +60 °С); ZMJ100XD,ZMJ100XDR: в диапазоне температур от +19 до +21°С включ.; в диапазоне температур от -40 до +19 °С не включ. и св.+21 до +60 °С |
±1,0; ±1,6 ±1,8 (±2,5) ±1,0 ±2,5 |
|
Диапазон измерений давления преобразователем, МПа (МПа абс.)1) |
от -0,1 до 0,9 (от 0 до 1) |
|
Пределы допускаемой приведенной погрешности измерений давления преобразователем, % от диапазона измерений давлений |
±1,0 |
|
Диапазон измерений температуры (только для модификаций ZMJ100PR и ZMJ100XDR), °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешность измерений температуры, °С |
±1,0 |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений давлений |
±2,5 |
|
1) Определяется при заказе измерителя | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение тока внешних коммутируемых цепей, В, не более - постоянный ток - переменный ток |
220 380 |
|
Напряжение питания преобразователя, В |
24 |
|
Цифровой выходной сигнал преобразователя |
Modbus (посредству интерфейса RS485) |
|
Габаритные размеры (высота*ширина* глубина), мм, не более |
138*183*149 |
|
Масса, кг, не более, |
2,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С, - относительная влажность, %, не более - атмосферное давление, кПа |
от +19 до +21 80 от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от - 40 до +60 95 от 84,0 до 106,7 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель термокомпенсированный сигнализирующий |
ZMJ100P; ZMJ100PR; ZMJ100XD; ZMJ100XDR |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
Сведения о методах измерений
приведены в разделе 5 «Эксплуатация и обслуживание» руководство по эксплуатации.
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия Lanso Konly (Shanghai) Instruments Co., Ltd.
