Приборы контроля опор контактной сети ПК-2
| Номер в ГРСИ РФ: | 94463-25 |
|---|---|
| Производитель / заявитель: | ООО "Специальный Фонд Ремонтных Решений" (СФРР), г. Москва |
Приборы контроля опор контактной сети ПК-2 (далее - приборы) предназначены для измерения электрического сопротивления и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94463-25 |
| Наименование | Приборы контроля опор контактной сети |
| Модель | ПК-2 |
| Срок свидетельства (Или заводской номер) | 27.01.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Специальный Фонд Ремонтных Решений" (ООО "СФРР"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 13.04.2025 |
Поверители
Скачать
| 94463-25: Описание типа | Скачать | 148 КБ | |
| 94463-25: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Приборы контроля опор контактной сети ПК-2 (далее - приборы) предназначены для измерения электрического сопротивления и напряжения постоянного тока.
Описание
Приборы выполнены в виде моноблока. На передней панели расположены 8 кнопок управления, клеммы подключения, гнездо зарядного устройства, а так же дисплей e-ink.
Приборы предназначены для оценки опасности электрокоррозионного состояния опор контактной сети железных дорог постоянного и переменного тока.
Принцип действия прибора основан на автоматическом преобразовании электрического сопротивления и напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на дисплей.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель приборов в месте, указанном на рисунке 2.
Общий вид прибора представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлены на рисунке 3.

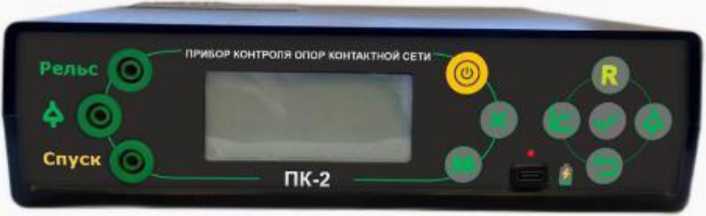

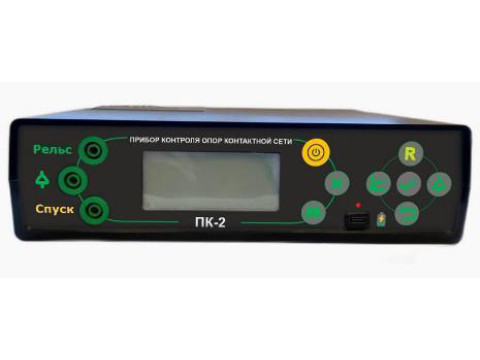

Рисунок 1 - Общий вид приборов контроля опор ПК-2

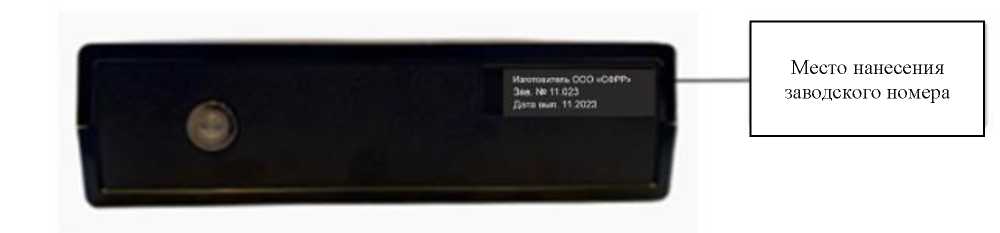

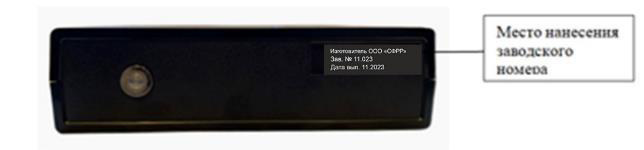

Рисунок 2 - Место нанесения заводского номера

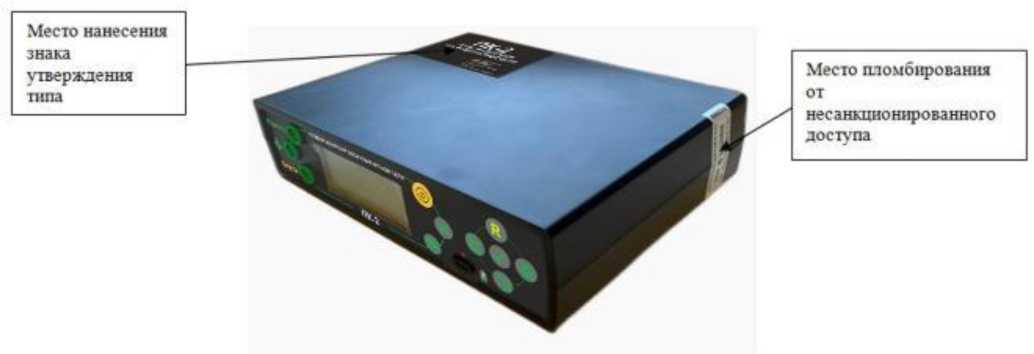

Рисунок 3 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) прибора является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 1,0 до 998000,0 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
±2,5 |
|
Диапазон измерений напряжения постоянного тока, В |
от -500,0 до +500,0 |
|
Пределы допускаемой относительной погрешности и измерений напряжения постоянного тока, % |
±2,5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока в режиме пробоя защитных устройств, В |
от 500 до 1800 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока в режиме пробоя защитных устройств, % |
±5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры, мм, не более | |
|
- длина |
226 |
|
- ширина |
165 |
|
- высота |
60 |
|
Масса прибора, кг, не более |
1,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Время непрерывной работы от автономного источника питания, ч |
8 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на верхнюю панель прибора в месте, указанном на рисунке 3, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор контроля опор контактной сети |
ПК-2 |
1 шт. |
|
Комплект кабелей подключения к опоре и рельсу |
_ |
1 компл. |
|
Сетевое зарядное устройство |
_ |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.66-009-50777030-2023 |
1 экз. |
|
Транспортная сумка |
_ |
1 шт. |
Сведения о методах измерений
приведены в пункте 2.3 «Использование прибора» руководства по эксплуатации РЭ 26.51.66-009-50777030-2023.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Прибор контроля опор контактной сети ПК-2. Технические условия.
ТУ 26.51.66-009-50777030-2023.
