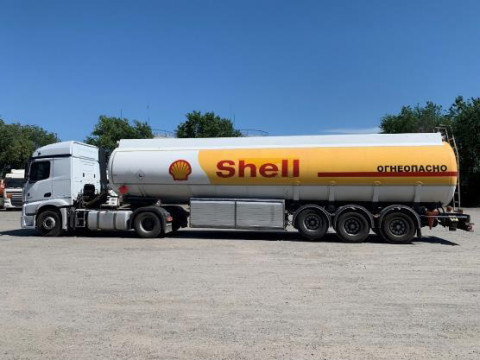

Полуприцеп-цистерна LAG 0-3-39G
| Номер в ГРСИ РФ: | 94467-25 |
|---|---|
| Производитель / заявитель: | Фирма "LAG Trailers NV", Бельгия |
Полуприцеп-цистерна LAG 0-3-39G (далее - полуприцеп-цистерна) являются транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94467-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | LAG 0-3-39G | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6270f7ab-36bf-13a7-4aa2-f7f916f52c3b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "LAG Trailers NV", Бельгия
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94467-25: Описание типа
2025-94467-25.pdf
|
Скачать | 199.7 КБ | |
|
94467-25: Методика поверки
2025-mp94467-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Полуприцеп-цистерна LAG 0-3-39G (далее - полуприцеп-цистерна) являются транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцеп-цистерна представляет собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированного на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцеп-цистерн установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секций.
В верхней части полуприцеп-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцеп-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцеп-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцеп-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцеп-цистерны и ударным методом на металлическую табличку, закрепленную при помощи заклепок на раме транспортной тележки.
К полуприцеп-цистерне данного типа относится полуприцеп-цистерна LAG 0-3-39G с заводским номером YB4L0223390006624.
Общий вид полуприцеп-цистерны LAG 0-3-39G с указанием места расположения заводского номера приведен на рисунке 1.
Пломбирование полуприцеп-цистерны не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну LAG 0-3-39G с заводским номером YB4L0223390006624 не предусмотрено.

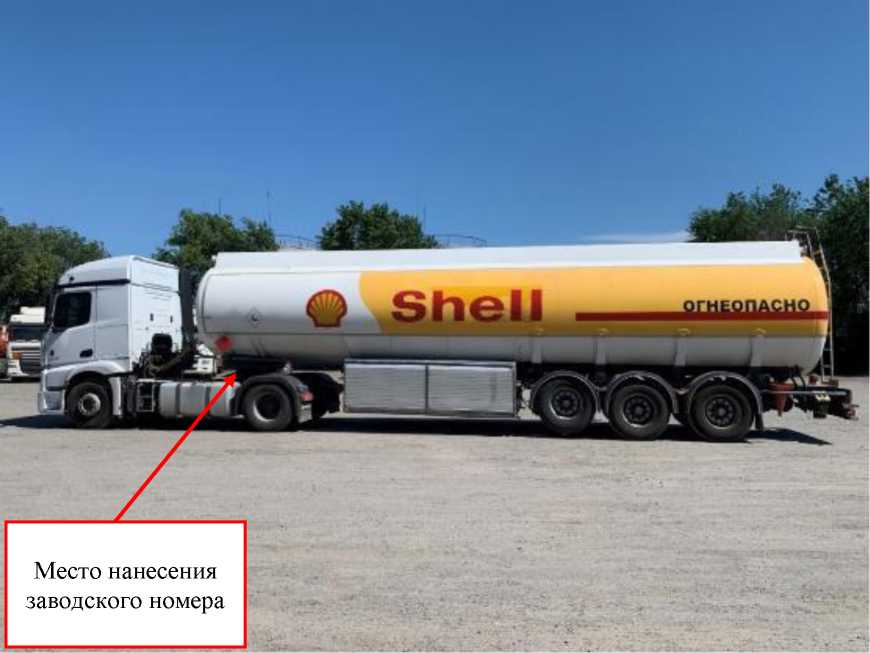

Рисунок 1 - Общий вид полуприцеп-цистерны LAG 0-3-39G с заводским номером YB4L0223390006624
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 | |
|
Полуприцеп-цистерна LAG 0-3-39G с заводским номером YB4L0223390006624 1 секция 2 секция 3 секция 4 секция 5 секция |
13300 7200 7300 5200 10450 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - влажность воздуха при +25 °С, % |
от -50 до +40 от 84,0 до 106,7 до 80 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность полуприцеп-цистерн LAG 0-3-39GL
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп цистерна LAG 0-3-39G |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт на LAG 0-3-39G |
_ |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта Полуприцеп-цистерна LAG 0-3-39G.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
