Анализаторы цепей векторные Р4226А
| Номер в ГРСИ РФ: | 94495-25 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "МИКРАН", г.Томск |
Анализаторы цепей векторные Р4226А предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 3,5/1,52 мм; 7,0/3,04 мм; и в прямоугольных волноводах с сечениями 11x5,5, 16*8, 23*10, 28,5*12,6, 35*15, 40*20, 48*24, 58*25, 72*34 мм; а также для измерения коэффициента шума активных четырехполюсных устройств в коаксиальном тракте 3,5/1,52 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94495-25 |
| Действует | по 29.01.2030 |
| Наименование | Анализаторы цепей векторные |
| Модель | Р4226А |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94179033-c7e0-bed8-a39d-f20697ff6f08 |
Производитель / Заявитель
Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН"), г. Томск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94495-25: Описание типа
2025-94495-25.pdf
|
Скачать | 385.2 КБ | |
|
94495-25: Методика поверки
2025-mp94495-25.pdf
|
Скачать | 9.1 MБ |
Описание типа
Назначение
Анализаторы цепей векторные Р4226А предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 3,5/1,52 мм; 7,0/3,04 мм; и в прямоугольных волноводах с сечениями 11x5,5, 16x8, 23x10, 28,5x12,6, 35x15, 40x20, 48x24, 58x25, 72x34 мм; а также для измерения коэффициента шума активных четырехполюсных устройств в коаксиальном тракте 3,5/1,52 мм.
Описание
Анализаторы цепей векторные Р4226А (далее - АЦ) поддерживают следующие основные виды измерений: измерение S-параметров и измерение коэффициента шума (далее - КШ).
Принцип действия АЦ при измерении S-параметров основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. АЦ имеет два измерительных порта с волновым сопротивлением 50 Ом. Выделение измерительных сигналов производится с помощью направленных ответвителей. Принцип измерения КШ основан на измерении модуля коэффициента передачи исследуемого четырехполюсника и спектральной плотности мощности шумового радиоизлучения на его выходе, приведенной к его входу и выраженной в масштабе единиц LT0, где k - постоянная Больцмана, а T0 = 293 K. Измерение КШ проводится с помощью генератора шума (не входит в комплект поставки АЦ).
АЦ совмещают в себе синтезированный источник сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе. В состав АЦ входят: синтезатор частот, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания, а также плата приемника шумового сигнала, подключаемая ко второму порту АЦ, при измерении КШ.
АЦ поддерживает виды пользовательской калибровки для измерений S-параметров:
- однопортовая SOLT-калибровка;
- двухпортовая SOLT-калибровка в одном направлении;
- полная двухпортовая SOLT-калибровка;
- калибровка частотной неравномерности по отражению (скалярная калибровка
для измерения КО);
- калибровка частотной неравномерности на проход (скалярная калибровка для измерения КП);
- калибровка для измерений частотно-преобразующих устройств;
полная двухпортовая TRL (либо TRM, или LRL, или LRM - в зависимости от состава выбранного калибровочного набора).

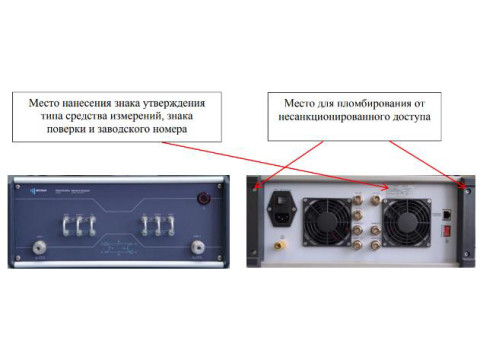

АЦ выполняются в двух вариантах корпусов. Внешний вид АЦ в двух вариантах корпусов с обозначением мест нанесения знака утверждения типа, знака поверки, заводского номера, состоящего из десяти арабских цифр, и защиты от несанкционированного доступа в виде пломбирования представлен на рисунке 1.
а) б)
в) г)

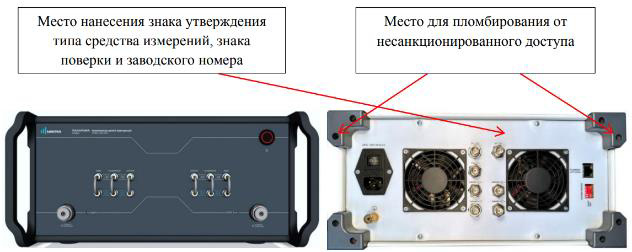

Рисунок 1 - Внешний вид АЦ Р4226А: а) и в) передняя панель; б) и г) задняя панель
Программное обеспечение
АЦ работают под управлением внешнего персонального компьютера (далее - ПК) с установленным программным обеспечением Graphit (далее - ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений. Для связи с ПК используется интерфейс Ethernet.
Для работы ПО необходим ПК, удовлетворяющий следующим минимальным требованиям:
- операционная система Windows®7/8/10/11, AstraLinuxCE 2.12.45, UbuntuLTS 22.04;
- двухъядерный процессор x86 или x64 с тактовой частотой 2,4 ГГц;
- наличие адаптера локальной сети - Ethernet 100 Мбит/с;
- встроенный графический адаптер серии Intel® HDGraphics 4000, либо дискретный с объёмом видеопамяти 512 МБ;
- оперативная память 2 ГБ;
- разрешение экрана 1280* 720;
- наличие клавиатуры и мыши, либо устройство сенсорного ввода;
- 80 МБ свободного места на жёстком диске.
ПО реализовано без выделения метрологически значимой части.
Влияние ПО не приводит к выходу метрологических характеристик АЦ за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «низкий».
И дентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Graphit Р4М |
|
Номер версии (идентификационный номер) ПО |
от 2.6.33 до 2.6.99 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики АЦ приведены в таблицах 2-6.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц: | |
|
- при работе в коаксиальном волноводе |
от 10 до 26500 |
|
- при работе в прямоугольном волноводе 72*34 мм |
от 2590 до 3940 |
|
- при работе в прямоугольном волноводе 58*25 мм |
от 3200 до 4800 |
|
- при работе в прямоугольном волноводе 48*24 мм |
от 3940 до 5640 |
|
- при работе в прямоугольном волноводе 40*20 мм |
от 4800 до 6850 |
|
- при работе в прямоугольном волноводе 35*15 мм |
от 5640 до 8150 |
|
- при работе в прямоугольном волноводе 28,5*12,6 мм |
от 6850 до 9930 |
|
- при работе в прямоугольном волноводе 23*10 мм |
от 8150 до 12050 |
|
Наименование характеристики |
Значение характеристики |
|
- при работе в прямоугольном волноводе 16*8 мм - при работе в прямоугольном волноводе 11*5,5 мм |
от 12050 до 17440 от 17440 до 25950 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
± 2-10-6 |
|
Диапазон установки уровня выходной мощности, дБ/мВт1) Для ПОРТ 1 - в диапазоне частот от 10,0 МГц до 26,5 ГГц включ. Для ПОРТ 2 - в диапазоне частот от 10 МГц до 100 МГц включ. - в диапазоне частот св. 100 МГц до 24 ГГц включ. - в диапазоне частот св. 24,0 ГГц до 26,5 ГГц включ. |
от -50 до 10 от -50 до 3 от -50 до 10 от -50 до 7 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ: - при уровне мощности от минус 20 дБ/мВт до 10 дБ/мВт - при уровне мощности менее минус 20 дБ/мВт |
±1,0 ±1,5 |
|
Пределы допускаемой абсолютной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ |
±1,5 |
|
Диапазон ослаблений аттенюаторов измерительных приемников (с шагом 10 дБ), дБ |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности установки величины ослабления аттенюаторов измерительных приемников, дБ |
±2,0 |
|
Средний уровень собственного шума приемников в диапазоне частот, дБ/мВт в полосе 1 Гц, не более: для ПОРТ 1 - в диапазоне частот от 10 МГц до 50 МГц включ. - в диапазоне частот св. 50 МГц до 200 МГц включ. - в диапазоне частот св. 200 МГц до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. - в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. для ПОРТ 2 - в диапазоне частот от 10 МГц до 50 МГц включ. - в диапазоне частот св. 50 МГц до 200 МГц включ. - в диапазоне частот св. 200 МГц до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. - в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. |
-80 -100 -120 -125 -127 -132 -80 -100 -120 -125 -125 -127 |
|
Диапазон измерений модуля коэффициента отражения |
от 0 до 1 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений модуля коэффициента передачи, дБ2) для ПОРТ 1 - в диапазоне частот от 10 МГц до 50 МГц включ. - в диапазоне частот св. 50 МГц до 200 МГц включ. - в диапазоне частот св. 200 МГц до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. - в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. для ПОРТ 2 - в диапазоне частот от 10 МГц до 50 МГц включ. - в диапазоне частот св. 50 МГц до 200 МГц включ - в диапазоне частот св. 200 МГц до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. - в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. |
от -70 до 80 от -90 до 80 от -110 до 80 от -115 до 80 от -117 до 80 от -122 до 80 от -70 до 80 от -90 до 80 от -110 до 80 от -115 до 80 от -115 до 80 от -117 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения (КО)3)4) |
см. таблицу 3 |
|
Пределы допускаемой абсолютной погрешности измерений фазы КО3)4) | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи (КП) в диапазоне измерений модуля КП от минус 70 до 0 дБ3)4) |
см. таблицу 4 |
|
Пределы допускаемой абсолютной погрешности измерений фазы КП в диапазоне измерений модуля коэффициента передачи от минус 70 до 0 дБ3)4) | |
|
Среднеквадратическое значение шумов измерительной трассы при измерении модуля коэффициента передачи и коэффициента отражения,5) при выходной мощности 0 дБ/мВт и полосе фильтра ПЧ 1 кГц, дБ, не более: - в диапазоне частот от 10 МГц до 100 МГц включ. - в диапазоне частот св. 100 МГц до 26,5 ГГц включ. |
0,01 0,004 |
|
Измерение коэффициента шума (КШ): | |
|
Диапазон суммы S0 = (КШ [дБ] + |S21| [дБ]) исследуемого устройства (ИУ), при |S21| > 4,5 дБ6) |
от 5 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений КШ (для ИУ с КСВН не более 1,7) в диапазоне от 0,1 до 26,5 ГГц, избыточная относительная шумовая температура (ИОШТ) генератора шума (ГШ) 15 дБ в зависимости от пределов погрешности (ПГ) ИОШТ ГШ, дБ4)7)8) |
см. таблицу 5 |
|
КСВН входа порта 2 при измерении КШ в диапазоне от 0,1 до 26,5 ГГц, не более |
2,35 |
Наименование характеристики Значение характеристики
1)Сокращение дБ/мВт обозначает уровень мощности в дБ относительно 1 мВт.
2)Для КП>0 дБ понимается коэффициент усиления активных устройств, который может быть обеспечен путем изменения выходной мощности АЦ до минус 50 дБм/мВт и установки ослабления аттенюатора приемника АЦ до 30 дБ.
При этом для 0 дБ<КП<50 дБ, ПГ КП будет соответствовать КП из таблицы 4, равного сумме значений выходной мощности ПОРТ 1 и коэффициента усиления ИУ, минус установленное ослабление аттенюатора приемника (т.е. требуется обеспечить уровень измеряемой мощности, соответствующий условиям, указанным в сноске 3)). Например, для коэффициента усиления 20, Рвых = минус 20, включенных аттенюаторов приемников 10 дБ, ПГ КП будет соответствовать таблице 4 для КП = минус 10 дБ.
3)Диапазоны и пределы погрешностей измерений коэффициентов передачи и отражения нормируется в полосе пропускания фильтра ПЧ 100 Гц и приведены при уровне выходной мощности источника сигнала 0 дБ/мВт, при ослаблении аттенюаторов приемников 0 дБ, для рабочего диапазона температур окружающей среды и изменении температуры не более ±2 °С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки (включая изоляцию), с использованием:
- наборов калибровочных мер для коаксиальных волноводов, указанных в таблице 8, (для наборов в тракте с поперечным сечением 7,0/3,04 мм значения погрешностей в таблицах 3 и 4 справедливы только до 18 ГГц включительно); допускается использование других наборов с такими же метрологическими характеристиками или лучше;
- калибратора электронного, указанного в таблице 8;
- набора калибровочных мер для прямоугольного волновода, указанного в таблице 8 (только двухпортовая калибровка).
4)Значения погрешностей приведены для наборов калибровочных мер (НКММ), калибраторов электронных (ЭК) и наборов калибровочных мер прямоугольных волноводов (НКМВ) из состава АЦ.
5)Определяется при соединении измерительных портов кабелем СВЧ и при подключении к измерительным портам короткозамкнутых нагрузок.
6)Нижняя граница достигается при фильтре разрешения не менее 15 МГц, верхняя -не более 3 МГц; данные получены для усреднения в приборе 100 на гармоническом сигнале.
7)При температуре окружающей среды 25 °С; без учета зависимости собственного шума АЦ и ИУ от входного импеданса и отличия КСВН ГШ от 1; при использовании механического набора мер для калибровки S-параметров и ГШ с номинальным ИОШТ 15 дБ; измерение КСВН, необходимых для расчета указанных пределов погрешности, проводится на порту АЦ без использования кабеля с помощью однопортовой калибровки.
8)При обеспечении входной мощности порта 2 АЦ минус 10 дБ/мВт во время измерения S-параметров (это достигается, например, регулировкой выходной мощности порта 1 АЦ, либо использованием аттенюаторов приемника от 10 до 30 дБ).
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений модуля КО △|S^^ | и фазы КО АФхх
|
Наборы мер |
|КО|, отн. ед. |
Диапазон частот, ГГ ц | |||||||||
|
А |
S ххх |
, отн. ед.1) |
АФхх, градус1) | ||||||||
|
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц |
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц | ||||||
|
Набор калибровочных мер НКММ |
0,0 |
±0,025 |
±0,011 |
±0,014 |
±180,00 |
±180,00 |
±180,00 | ||||
|
0,1 |
±0,023 |
±0,011 |
±0,015 |
±14,38 |
±6,95 |
±9,02 | |||||
|
0,2 |
±0,021 |
±0,012 |
±0,016 |
±7,21 |
±3,99 |
±5,04 | |||||
|
0,3 |
±0,020 |
±0,013 |
±0,017 |
±4,91 |
±3,03 |
±3,77 | |||||
|
0,4 |
±0,019 |
±0,015 |
±0,019 |
±3,81 |
±2,58 |
±3,16 | |||||
|
0,6 |
±0,018 |
±0,018 |
±0,022 |
±2,81 |
±2,18 |
±2,62 | |||||
|
0,8 |
±0,018 |
±0,021 |
±0,027 |
±2,41 |
±2,04 |
±2,41 | |||||
|
1,0 |
±0,020 |
±0,026 |
±0,032 |
±2,25 |
±1,99 |
±2,33 | |||||
|
ЭК |
0,0 |
±0,028 |
±0,026 |
±0,037 |
±180,00 |
±180,00 |
±180,00 | ||||
|
0,1 |
±0,042 |
±0,023 |
±0,034 |
±27,02 |
±16,64 |
±24,18 | |||||
|
0,2 |
±0,053 |
±0,021 |
±0,032 |
±17,93 |
±9,36 |
±13,52 | |||||
|
0,3 |
±0,063 |
±0,020 |
±0,031 |
±14,64 |
±7,15 |
±10,25 | |||||
|
0,4 |
±0,071 |
±0,020 |
±0,031 |
±12,75 |
±6,18 |
±8,77 | |||||
|
0,6 |
±0,082 |
±0,023 |
±0,034 |
±10,36 |
±5,49 |
±7,58 | |||||
|
0,8 |
±0,086 |
±0,030 |
±0,042 |
±8,64 |
±5,41 |
±7,28 | |||||
|
1,0 |
±0,082 |
±0,040 |
±0,053 |
±7,20 |
±5,59 |
±7,34 | |||||
|
Наборы мер |
|КО|, отн. ед. |
Волноводные тракты | |||||||||
|
А |
S ххх |
, отн.ед1) |
АФхх, градус1) | ||||||||
|
16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25;72x34 (от /нтш до увтах)2) |
11x5,5 (от /нтш до y?max)2) |
16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25;72x34 (от /нтш до увтах)2) |
11x5,5 (от /нтш до ^тах)2) | ||||||||
|
НКМВ2) |
0,0 |
±0,009 |
±0,009 |
±180,00 |
±180,00 | ||||||
|
0,1 |
±0,010 |
±0,010 |
±7,66 |
±7,92 | |||||||
|
0,2 |
±0,011 |
±0,012 |
±5,16 |
±5,30 | |||||||
|
0,3 |
±0,012 |
±0,013 |
±4,35 |
±4,46 | |||||||
|
0,4 |
±0,014 |
±0,014 |
±3,98 |
±4,07 | |||||||
|
0,6 |
±0,017 |
±0,018 |
±3,65 |
±3,73 | |||||||
|
0,8 |
±0,022 |
±0,022 |
±3,54 |
±3,61 | |||||||
|
1,0 |
±0,026 |
±0,028 |
±3,51 |
±3,58 | |||||||
1)Значения А|5хх| и АФхх приведены при условии Syx = Sxy = 0 отн. ед. Для значений КО, не указанных в данной таблице, пределы допускаемой абсолютной погрешности А|.3'хх | в отн. ед. и АФхх в градусах допускается определять, пользуясь аппроксимациями в диапазонах частот по формулам:
для НКММ
от 0,01 до 0,1 ГГц невкл.: Д|$,х| = ±(0,025 - 0,022-|SXX| + 0,017-|SX^|2);
ДФхх = ±(1,1 + (180/n)-arcsin(|A|Sxx|| [отн. ед.]/|5хх| [отн. ед.]));
от 0,1 до 18 ГГц: Д|$,х| = ±(0,0105 + 0,0065-|Sxx| + 0,009^|^хх|2);
ДФхх = ±(0,5 + (180/я)-агаяп(|Д|£хх|| [отн. ед-]/|^хх| [отн. ед.]));
свыше 18 ГГц: Д|$,х| = ±(0,014 + 0,007^ Ы + 0,011- |^хх|2);
ДФхх =±(0,5 + (180/л)•arcsin(|Д|^xx11 [отн. ед.]/|^хх| [отн. ед.]));
для ЭК
от 0,01 до 0,1 ГГц невкл.: Д|^хх| = ±(0,028 + 0,144-|^хх| — 0,090^|^хх|2);
ДФхх =±(2,5 + (180/л)•arcsin(|Д|^xx11 [отн. ед.]/|£хх| [отн. ед.]));
от 0,1 до 18 ГГц: Д|^хх| = ±(0,026 — 0,034-|5хх| + 0,048-|^хх|2);
ДФхх = ±(3,3 + (180/л)•arcsin(|Д|^xx|| [отн. ед.]/|£хх| [отн. ед.]));
свыше 18 ГГц: Д|^хх| = ±(0,037 — 0,035-|5хх| + 0,051-|^хх|2);
ДФхх =±(4,3 + (180/л)•arcsin(|Д|^xx11 [отн. ед.]/|£хх| [отн. ед.]));
для НКМВ
в трактах 16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25; 72x34:
Д|$хх| = ±(0,0089 + 0,0088^ |5хх| + 0,0087^ |v.. |2);
в тракте 11x5,5: Д|5хх| = ±(0,0093 + 0,0092 • |5хх| + 0,0091 • |5хх|2);
во всех трактах для НКМВ:
ДФхх =±(2+(180/л)•arcsin(|Д|^xx|| [отн. ед.]/|£хх| [отн. ед.]));
где |Зхх| — измеренное на АЦ значение или модуля S-параметра |S11|, или модуля |S22|, отн. ед.
2) ym»1, yBmax — соответственно нижняя и верхняя рабочие частоты для прямоугольных волноводов. Значения погрешностей для НКМВ даны только в диапазонах рабочих частот от /,,ти1 до /Bmax соответствующих прямоугольных волноводов.
Таблица 4 — Пределы допускаемой абсолютной погрешности измерений модуля КП Д|5ух | и фазы КП ДФух в диапазоне измерений модуля коэффициента передачи от минус 70 до 0 дБ
|
Наборы мер |
|КП|, дБ |
Диапазон частот, ГГ ц | |||||
|
Д $Ух , дБ1) |
ДФУх, градус1) | ||||||
|
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц |
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц | ||
|
Набор калибровочных мер НКММ |
0 |
±0,97 |
±0,10 |
±0,15 |
±6,92 |
±1,24 |
±2,02 |
|
-10 |
±0,99 |
±0,11 |
±0,17 |
±7,08 |
±1,31 |
±2,10 | |
|
-20 |
±1,03 |
±0,12 |
±0,19 |
±7,29 |
±1,42 |
±2,24 | |
|
-30 |
±1,07 |
±0,15 |
±0,22 |
±7,59 |
±1,58 |
±2,43 | |
|
-40 |
±1,14 |
±0,18 |
±0,26 |
±8,02 |
±1,81 |
±2,72 | |
|
-50 |
±1,22 |
±0,24 |
±0,33 |
±8,60 |
±2,16 |
±3,15 | |
|
Наборы мер |
|КП|, дБ |
Диапазон частот, ГГ ц | |||||||
|
△ |
S ^yx |
, дБ1) |
△0yx, градус1) | ||||||
|
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц |
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц | ||||
|
-60 |
±1,35 |
±0,31 |
±0,42 |
±9,42 |
±2,67 |
±3,78 | |||
|
-70 |
±1,52 |
±0,43 |
±0,56 |
±10,56 |
±3,41 |
±4,70 | |||
|
ЭК |
0 |
±1,15 |
±0,33 |
±0,33 |
±19,63 |
±2,85 |
±4,26 | ||
|
-10 |
±1,23 |
±0,33 |
±0,33 |
±20,12 |
±2,87 |
±4,27 | |||
|
-20 |
±1,34 |
±0,33 |
±0,33 |
±20,85 |
±2,89 |
±4,30 | |||
|
-30 |
±1,50 |
±0,34 |
±0,34 |
±21,97 |
±2,94 |
±4,36 | |||
|
-40 |
±1,75 |
±0,35 |
±0,36 |
±23,65 |
±3,04 |
±4,48 | |||
|
-50 |
±2,13 |
±0,38 |
±0,39 |
±26,16 |
±3,22 |
±4,69 | |||
|
-60 |
±2,67 |
±0,44 |
±0,46 |
±29,87 |
±3,57 |
±5,10 | |||
|
-70 |
±3,43 |
±0,54 |
±0,57 |
±35,28 |
±4,23 |
±5,88 | |||
|
НКМВ2) |
|КП|, дБ |
Диапазон частот, ГГ ц | |||||||
|
△ |
S *<yx |
, дБ1) |
△Ф-yx, градус1) | ||||||
|
(от /Hmin до /Bmax) 2) |
(от /Hmin до /Bmax)2) | ||||||||
|
0 |
±0,14 |
±1,49 | |||||||
|
-10 |
±0,16 |
±1,57 | |||||||
|
-20 |
±0,18 |
±1,71 | |||||||
|
-30 |
±0,21 |
±1,93 | |||||||
|
-40 |
±0,26 |
±2,27 | |||||||
|
-50 |
±0,34 |
±2,82 | |||||||
|
-60 |
±0,48 |
±3,70 | |||||||
|
-70 |
±0,69 |
±5,07 | |||||||
|
1)Значения A|Syx| указаны при условии Sxx = Syy = 0 отн. ед., Syx = Sxy при Syx < 1 отн. ед. и Syx = 1/Sxy при Syx > 1 отн. ед. Для значений КП, не указанных в данной таблице, пределы погрешностей A|Syx| в дБ и △0yx в градусах допускается определять, пользуясь аппроксимациями в диапазонах частот по формулам: для НКММ от 0,01 до 0,1 ГГц невкл.: △ |Syx| = ±20-lg(1,111+0,014-(|Sxx| [отн. ед.] + |Syy| [отн. ед.])+0,00735^ lo-0,0148-|Syx| [дБ]); △ 0yx =±(0,5+(180/n)-arcsin(|A|Syx|| [дБ]-1п(10)/20)); от 0,1 до 18 ГГц: △ |Syx| = ±204g(1,0085+0,014^(|Sxx| [отн. ед.] + |Syy| [отн. ед.])+0,0027^ 10-0,0170-|Syx| [дБ]); A0yx =±(0,6+(180/n)^arcsin(|A|Syx|| [дБ]Пп(10)/20)); свыше 18 ГГц: △ |Syx| = ±20-lg(1,0147+0,0140-(|Sxx| [отн. ед.] + |Syy| [отн. ед.])+0,003240-0,0173^уж' [дБ]); △ 0yx =±(1,0+(180/%)-arcsin(|A|Syx|| [дБ]-1п(10)/20)); для ЭК | |||||||||
Продолжение таблицы 4_________________________________________________________
от 0,01 до 0,1 ГГц невкл.:
Д|£ух| = ±20-lg(1,1240+0,0140-( |5хх| [отн. ед.] + |£уу| [отн. ед.])+0,0180-
10-0,0186-|Syx| [дБ]);
АФух =±(12 + (180/n)-arcsin(|A|Syx|| [дБ]-1п(10)/20)>;
от 0,1 до 18 ГГц:
Д|5ух| = ±20-1g(1,038+0,014-( |£хх| [отн. ед.] + |£уу| [отн. ед.])+0,028^ 10-2 • 10-0,028^уж| [дБ]);
ДФух =±(0,7+(180/п)-агаяп(|Д|£ух|| [дБ]-1п(10)/20)); свыше 18 ГГц:
Д|5ух| = ±20-1g(1,038+0,014-( |£хх| [отн. ед.] + |£уу| [отн. ед.])+0,033^ 10-2 • 10-0,028^ух| [дБ]);
ДФух =±(2,1+(180/п)-агаяп(|Д|£ух|| [дБ]-1п(10)/20));
для НКМВ
Д|5ух| = ±20-1g(1,0140+0,0140-( |£хх| [отн. ед.] + |£уу| [отн. ед.])+0,0025^
10-0,0205^ух| [дБ]);
ДФух =±(0,55+(180/п)-агаяп(|Д|£ух|| [дБ]-1п(10)/20));
где |5хх| или |5уу| - измеренные на АЦ значения модулей S-параметров соответственно |S11| и |S22| или наоборот, отн. ед.; так же |5ух| и |5ху| - модули |Si1| и |S1i|.
2)Amin, /Bmax нижняя и верхняя рабочие частоты для прямоугольных волноводов. Значения погрешностей для НКМВ даны только в диапазонах рабочих частот от /Нт1П до /втах соответствующих прямоугольных волноводов.
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений КШ (для ИУ с КСВН не более 1,7) в диапазоне от 0,1 до 26,5 ГГц, ИОШТ генератора шума (ГШ) 15 дБ в____зависимости____от пределов____погрешности____(ПГ)____ИОШТ____ГШ
|
Наборы мер |
Пределы погрешности ИОШТ ГШ, дБ |
AF, дБ |
|
НКММ |
±0,13 |
от -0,27 до +0,26 |
|
±0,40 |
от -0,50 до +0,45 | |
|
ЭК |
±0,13 |
от -0,31 до +0,29 |
|
±0,40 |
от -0,52 до +0,47 | |
|
НКМВ |
±0,13 |
от -0,29 до +0,27 |
|
±0,40 |
от -0,51 до +0,45 | |
|
П р и м е ч а н и е - Указанные пределы погрешности AF получены для конкретных значений пределов погрешности ИОШТ ГШ, используемого при измерениях КШ исследуемого устройства, и представляют собой доверительные границы НСП (для вероятности 0,95), рассчитанные согласно МИ 2083-90; для других значений пределов погрешности ИОШТ ГШ значения AF следует пересчитывать. Пределы AF справедливы после проведения пользовательской калибровки коэффициента шума, без учета потери ее актуальности с течением времени. | ||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимально допустимый уровень мощности входного сигнала на измерительных портах, дБ/мВт |
27 |
|
Тип соединителей измерительных портов |
Тип NMD 3,5 мм, вилка (совместим с типом XI вариант 3 по ГОСТ 1331789) |
|
Номинальное значение напряжения питания генератора шума, В |
28 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Потребляемая мощность, ВА, не более |
130 |
|
Время установления рабочего режима, часов, не более |
1 |
|
Время непрерывной работы, часов, не менее |
16 |
|
Габаритные размеры измерительного блока, мм, не более: - высота - ширина - длина |
200 400 450 |
|
Масса измерительного блока, кг, не более |
19,5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, при плюс 25 °C, %, не более - атмосферное давление, мм рт. ст. |
от +15 до +35 80 от 537 до 800 |
Знак утверждения типа
наносится на титульный лист документа: ЖНКЮ.468166.032 РЭ. «Анализаторы цепей векторные. Р4213/Р4226/Р4226А. Руководство по эксплуатации» (в правом верхнем углу) с применением устройств вывода ЭВМ на основании электронного оригинала; а также маркируется на шильдике с заводским номером на задней панели АЦ (см. рисунок 1).
Комплектность
Таблица 7 - Комплектность АЦ
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
Анализатор цепей векторный Р4226А |
ЖНКЮ.468166.066 |
1 |
_ |
|
Кабель СВЧ КСФ26-13РН-13Н-700 (0,7 м) КСФ26-13РН-13Н-1000 (1 м) |
ЖНКЮ.685675.001-01 ЖНКЮ.685675.001-04 |
2 1(2) |
длиной 0,7 м поставляются только парами |
|
Кабель-перемычка |
ЖНКЮ.685671.515 |
6 |
перемычки передней панели |
|
Ключ тарированный КТ-3 |
ЖНКЮ.296442.001-02 |
1 |
_ |
|
Ключ поддерживающий КП-3 |
ЖНКЮ.764431.011 |
1 |
_ |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 |
патч-корд Cat.5e или аналог |
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 |
с заземляющим проводником, евростандарт |
|
Руководство по эксплуатации |
ЖНКЮ.468166.032 РЭ |
1 |
_ |
|
Формуляр |
ЖНКЮ.468166.066 ФО |
1 |
_ |
|
Программное обеспечение Graphit Р4М |
ЖНКЮ.02065-01 |
1 |
поставляется на цифровом носителе |
|
Наборы калибровочных мер НКММ-01-01Р НКММ-11-11Р НКММ-03-03Р НКММ-13-13Р |
ЖНКЮ.468955.003 ЖНКЮ.468955.004 ЖНКЮ.468955.001 ЖНКЮ.468955.002 |
_ |
По отдельному заказу. Тип соединителей (по ГОСТ РВ 51914-2002) III N IX вар.3 3,5 мм |
|
Калибратор электронный: Р4М-ЭК4-20-03-03 Р4М-ЭК4-20-03Р-03 Р4М-ЭК4-20-03Р-03Р Р4М-ЭК4-20-13-13 Р4М-ЭК4-20-13Р-13 Р4М-ЭК4-20-13Р-13Р |
ЖНКЮ.468169.008-06 ЖНКЮ.468169.008-07 ЖНКЮ.468169.008-08 ЖНКЮ.468169.008-09 ЖНКЮ.468169.008-10 ЖНКЮ.468169.008-11 |
1 |
Тип соединителей: IX (вилка - вилка) IX (розетка - вилка) IX (розетка - розетка) 3,5 мм (вилка - вилка) 3,5 мм (розетка - вилка) 3,5 мм (розетка -розетка) |
|
Переход коаксиальный: ПКН2-18-13РН-01 ПКН2-18-13РН-11 ПКН2-18-13РН-01Р ПКН2-18-13РН-11Р |
ЖНКЮ.468562.033 ЖНКЮ.468562.033-01 ЖНКЮ.468562.034 ЖНКЮ.468562.034-01 |
1(2) |
Комплектуется при использовании НКМВ-У с типом соединителей III, N (по ГОСТ РВ 51914-2002) |
|
Набор калибровочных мер: НКМВ-У-72х34-01-01Р НКМВ-У-72х34-11-11Р НКМВ-У-72х34-01Р-01Р НКМВ-У-72х34-11Р-11Р НКМВ-У-58х25-01-01Р НКМВ-У-58х25-11-11Р НКМВ-У-58х25-01Р-01Р НКМВ-У-58х25-11Р-11Р НКМВ-У-48х24-01-01Р НКМВ-У-48х24-11-11Р НКМВ-У-48х24-01Р-01Р НКМВ-У-48х24-11Р-11Р НКМВ-У-40х20-01-01Р НКМВ-У-40х20-11-11Р НКМВ-У-40х20-01Р-01Р НКМВ-У-40х20-11Р-11Р НКМВ-У-35Х15-01-01Р НКМВ-У-35Х15-11-11Р |
ЖНКЮ.468955.097 ЖНКЮ.468955.097-01 ЖНКЮ.468955.097-02 ЖНКЮ.468955.097-03 ЖНКЮ.468955.081 ЖНКЮ.468955.081-01 ЖНКЮ.468955.081-02 ЖНКЮ.468955.081-03 ЖНКЮ.468955.085 ЖНКЮ.468955.085-01 ЖНКЮ.468955.085-02 ЖНКЮ.468955.085-03 ЖНКЮ.468955.083 ЖНКЮ.468955.082 ЖНКЮ.468955.083-01 ЖНКЮ.468955.082-01 ЖНКЮ.468955.057 ЖНКЮ.468955.058 |
1 |
Сечение волновода 72x34 72x34 72x34 72x34 58x25 58x25 58x25 58x25 48x24 48x24 48x24 48x24 40x20 40x20 40x20 40x20 35x15 35x15 |
|
Продолжение таблицы 7 | |||
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
НКМВ-У-35х15-01Р-01Р НКМВ-У-35х15-11Р-11Р НКМВ-У-28,5х12,6-01-01Р НКМВ-У-28,5х12,6-11-11Р НКМВ-У-28,5х12,6-01Р-01Р НКМВ-У-28,5х12,6-11Р-11Р НКМВ-У-28,5х12,6-13Р-13Р НКМВ-У-23х10-01-01Р НКМВ-У-23х10-11-11Р НКМВ-У-23х10-01Р-01Р НКМВ-У-23х10-11Р-11Р НКМВ-У-23х10- 13Р-13Р НКМВ-У-16х8-13Р-13Р НКМВ-У-11х5,5-13Р-13Р |
ЖНКЮ.468955.105 ЖНКЮ.468955.105-01 ЖНКЮ.468955.026 ЖНКЮ.468955.027 ЖНКЮ.468955.040 ЖНКЮ.468955.041 ЖНКЮ.468955.089 ЖНКЮ.468955.028 ЖНКЮ.468955.029 ЖНКЮ.468955.042 ЖНКЮ.468955.043 ЖНКЮ.468955.045 ЖНКЮ.468955.049 ЖНКЮ.468955.051 |
35х15 35х15 28,5х12,6 28,5х12,6 28,5х12,6 28,5х12,6 28,5х12,6 23х10 23х10 23х10 23х10 23х10 16х8 11х5,5 | |
|
Упаковка |
_ |
1 |
_ |
|
Примечание - Количество и типы кабелей СВЧ, тарированных и поддерживающих ключей, наборов калибровочных мер, переходов коаксиальных и калибраторов электронных определяются при заказе. В комплекте должно присутствовать не менее одного кабеля СВЧ для измерений в коаксиальном волноводе, и не менее двух для измерений в прямоугольном волноводе. | |||
Сведения о методах измерений
приведены в разделе документа ЖНКЮ.468166.032 РЭ. «Анализаторы цепей векторные. Р4213/Р4226/Р4226А. Руководство по эксплуатации».
Нормативные документы
ЖНКЮ.468166.066 ТУ Анализаторы цепей векторные Р4226А. Технические условия;
Приказ Росстандарта от 5 августа 2024 г. № 1796 «Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц».
Смотрите также
