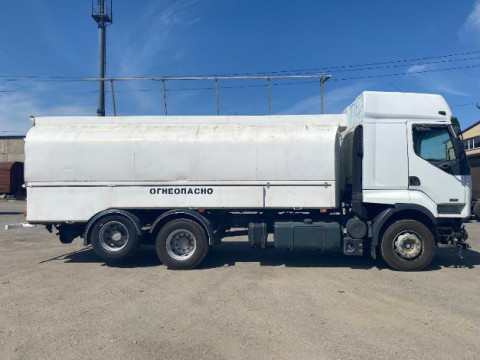

Автоцистерна RENAULT PREMIUM 420 26S
| Номер в ГРСИ РФ: | 94501-25 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | Фирма "Renault Vehicules Industriels" (RENAULT V.I.), Франция |
Автоцистерна RENAULT PREMIUM 420 26S (далее - цистерна) является транспортной мерой полной вместимости, предназначенная для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94501-25 | ||||||
| Наименование | Автоцистерна | ||||||
| Модель | RENAULT PREMIUM 420 26S | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f72605c3-da6e-9396-d864-61193458a7a9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Renault Véhicules Industriels" (RENAULT V.I.), Франция
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94501-25: Описание типа
2025-94501-25.pdf
|
Скачать | 234.7 КБ | |
|
94501-25: Методика поверки
2025-mp94501-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Автоцистерна RENAULT PREMIUM 420 26S (далее - цистерна) является транспортной мерой полной вместимости, предназначенная для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Автоцистерна представляет собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированный на раме автомобиля. Для придания жесткости и гашения гидравлических ударов во время движения, внутри автоцистерны установлены волнорезы.
Автоцистерна внутри разделена герметичными перегородками на пять независимых секций.
В верхней части автоцистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия автоцистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций автоцистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции автоцистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт автоцистерны и методом ударного тиснения на металлическую табличку, закрепленную на раме автомобиля.
К автоцистерне данного типа относится автоцистерна RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069.
Общий вид автоцистерны RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069 с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование автоцистерны не предусмотрено.
Нанесение знака поверки на автоцистерну RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069 не предусмотрено.

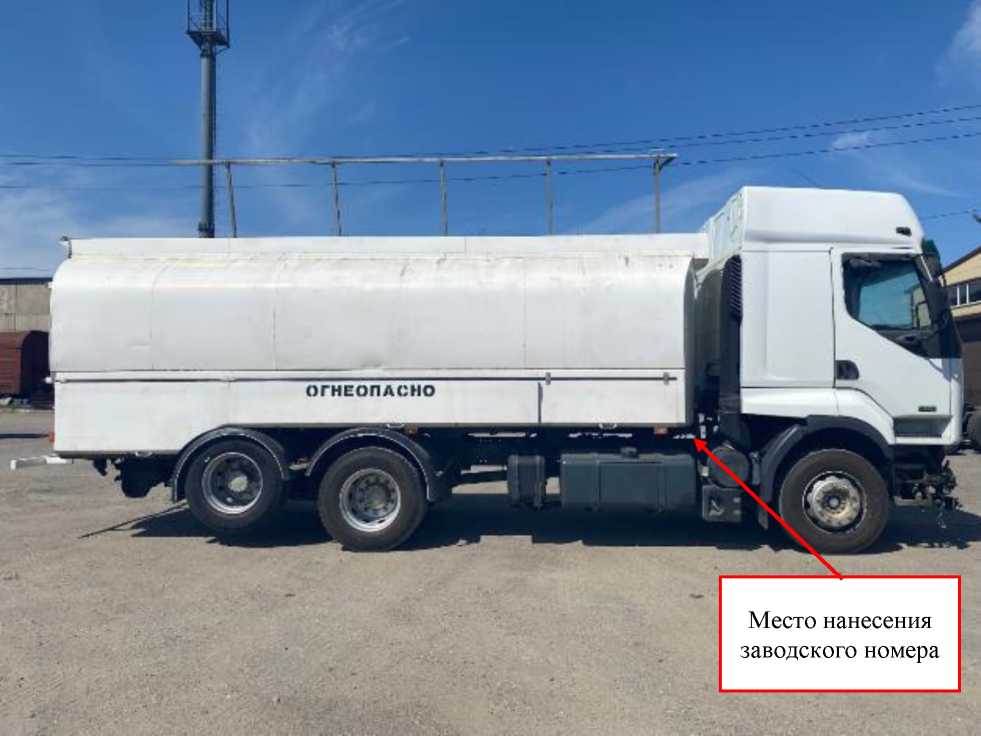

Рисунок 1 - Общий вид автоцистерны RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069 с указанием места нанесения заводского номера
Технические характеристики
Т аблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 | |
|
Автоцистерна цистерны RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069 1 секция |
2900 |
|
2 секция |
4850 |
|
3 секция |
1950 |
|
4 секция |
5800 |
|
5 секция |
3850 |
|
Пределы допускаемой относительной погрешности вместимости секций, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность автоцистерны RENAULT PREMIUM 420 26S
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна RENAULT PREMIUM 420 26S |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт на RENAULT PREMIUM 420 26S |
_ |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта автоцистерны RENAULT PREMIUM 420 26S.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
