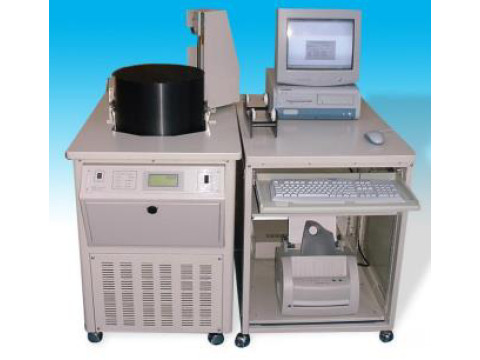

Установки измерительные КН7700
| Номер в ГРСИ РФ: | 94518-25 |
|---|---|
| Производитель / заявитель: | Компания "Kolinker Precision Technology Ltd", Гонконг |
Установки измерительные КН7700 (далее - установки) предназначены для измерений амплитудных и частотных параметров кварцевых резонаторов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94518-25 | |||||||||
| Наименование | Установки измерительные | |||||||||
| Модель | КН7700 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 88c650f1-cec0-e98d-d811-3f1a6e7f403d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания "Kolinker Precision Technology Ltd", Гонконг
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94518-25: Описание типа
2025-94518-25.pdf
|
Скачать | 193.1 КБ | |
|
94518-25: Методика поверки
2025-mp94518-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Установки измерительные КН7700 (далее - установки) предназначены для измерений амплитудных и частотных параметров кварцевых резонаторов.
Описание
Конструктивно установка выполнена в виде блоков и состоит из анализатора цепей КН1820, коммутатора высокочастотного сигнала, камеры тепла и холода КН7220, контроллера управления камерой тепла и холода и ПЭВМ.
Принцип действия установок основан на формировании тестового сигнала на входе П-образного четырехполюсника, к которому подключен исследуемый резонатор и анализа сигнала после прохождения его через четырехполюсник.
Определение параметров резонаторов производиться расчетом в соответствии с МЭК 444 -5.
Характеристики эквивалентной схемы кварцевого резонатора определяются из анализа полной проводимости, используемой в установке, в которой применяется двухточечный итерационный метод. Согласно, этого метода, предполагается получить две частоты, которые находятся в пределах 45° окружности графического представления полной проводимости кварцевого резонатора. Рассчитанные параметры кристалла используются для вывода точных значений этих частот.
Анализатор цепей КН1820, выполненный в виде платы для ПЭВМ, предназначен для измерений параметров кварцевых резонаторов, помещенных в измерительный четырехполюсник.
Коммутатор высокочастотного сигнала предназначен для соединения входов и выходов анализатора с входами и выходами четырехполюсников.
Камера тепла и холода КН7220 предназначена для воспроизведения температуры в интервале от минус 60 до плюс 120 °С.
Контроллер управления камерой предназначен для управления камерой тепла и холода КН7220.
Для предотвращения несанкционированного доступа к внутренним частям установки один из винтов крепления корпуса пломбируется.
Самоклеящиеся этикетки с заводским (серийным) номером №№ 0271, 0272, однозначно идентифицирующими каждый экземпляр установки размещены на лицевых панелях контроллера управления камерой тепла и холода и стойки размещения ПЭВМ.
Нанесение знака поверки непосредственно на установку не предусмотрено.

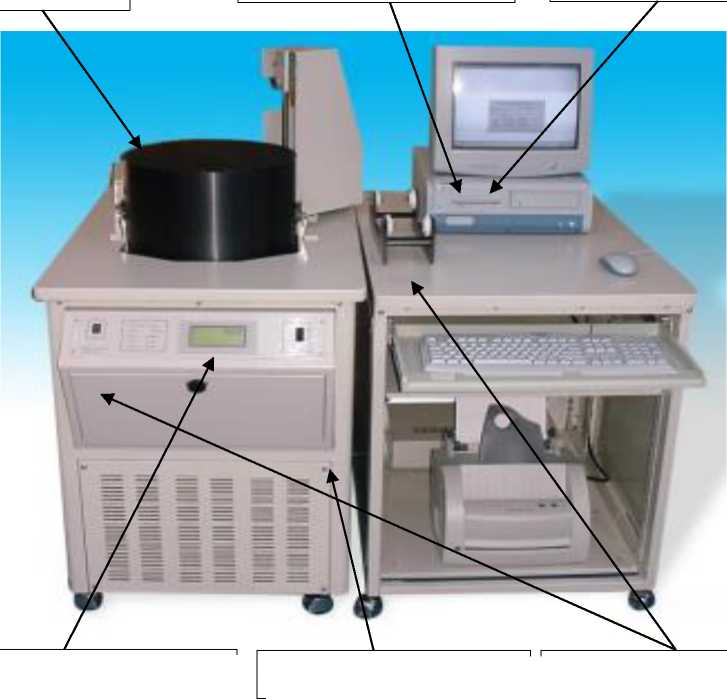

Общий вид установки, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, место размещения самоклеящихся этикеток с заводским номером представлены на рисунке 1.
Камеры тепла и холода КН7220
ПЭВМ с анализатором цепей КН1820
Место нанесения знака утверждения типа
Место пломбировки
Контроллеры управления камерой тепла и холода КН7220
С амоклеящиеся этикетки с заводским номером
Рисунок 1 - Общий вид установки место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления работой установки.
ПО работает под управлением операционной системы Windows 7.
ПО «TEMPSYS.exe» предназначено для автоматического контроля параметров резонаторов в интервале температуры от минус 60 до плюс 120 °С.
ПО «KH1800.exe» предназначено для ручного контроля параметров резонаторов в интервале температуры от минус 60 до плюс 120 °С и выбора параметров измерений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование программного обеспечения |
KH1800.exe |
TEMPSYS.exe |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 13.06 |
не ниже 27.47 |
|
Цифровой идентификатор программного обеспечения |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот тестового сигнала, МГц |
от 1 до 150 |
|
Пределы допускаемой относительной погрешности установки частоты тестового сигнала. |
±2-10—7 |
|
Диапазон измерений модуля комплексного коэффициента передачи, дБ |
от -40 до 0 |
|
Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента передачи, при уровне выходной мощности от 50 до 500 мкВт на нагрузке 50 Ом, дБ |
±2 |
|
Диапазон воспроизведения температуры в камере тепла и холода, °С |
от -60 до +120 |
|
Пределы допускаемой абсолютной погрешности воспроизведения температуры в камере тепла и холода, °С |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания установки: | |
|
- напряжение переменного тока (трехфазное), В |
от 360 до 400 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Условия эксплуатации: | |
|
-температура окружающего воздуха, °С |
от +18 до +28 |
|
-относительная влажность окружающего воздуха, %, не более |
80 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
1250 |
|
- ширина |
620 |
|
- длина |
1070 |
|
Масса, кг, не более |
237 |
Знак утверждения типа
наносится на лицевую панель установки в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Комплектность
Таблица 4 - Комплектность установки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Установка измерительная КН7700 |
КН7700 |
1 |
|
Коммутатор высокочастотного сигнала |
- |
1 |
|
Контроллер управления камерой |
- |
1 |
|
Анализатор цепей |
КН1820 |
1 |
|
Камера тепла и холода |
КН7220 |
1 |
|
ПЭВМ |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 1.4 «Структура и принцип работы установки» документа «Установка измерительная КН7700. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 16 сентября 2023 г. № 1678 «Об утверждении
государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры ГЭТ 34-2020, ГЭТ 35-2021».
