Приборы для измерений параметров контура и шероховатости поверхности MetroLLab
| Номер в ГРСИ РФ: | 94523-25 |
|---|---|
| Производитель / заявитель: | ООО "БМСЛ", г. Москва |
Приборы для измерений параметров контура и шероховатости поверхности MetroLLab (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками и радиусов дуг.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94523-25 |
| Действует | по 03.02.2030 |
| Наименование | Приборы для измерений параметров контура и шероховатости поверхности |
| Модель | MetroLLab |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e41d7e42-9f03-78ad-947d-1c5823b3bdb6 |
Производитель / Заявитель
Общество с ограниченной ответственностью "БМСЛ" (ООО "БМСЛ"), г. Москва (производственная площадка: Xi’an Wilson Precision Instruments Co., Ltd, Китай)
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94523-25: Описание типа
2025-94523-25.pdf
|
Скачать | 368.6 КБ | |
|
94523-25: Методика поверки
2025-mp94523-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Приборы для измерений параметров контура и шероховатости поверхности MetroLLab (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками и радиусов дуг.
Описание
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются в следующих модификациях: MetroLLab Profiscan 100, MetroLLab Profiscan 150, MetroLLab Profiscan 200, MetroLLab Profiscan 300, которые различаются метрологическими и техническими характеристиками. В зависимости от наличия или отсутствия виброопор, приборы выпускаются в различных визуальных исполнениях (рисунок 1).
Приборы состоят из блока привода, датчика, колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК). На гранитном столе смонтирована колонна с вертикальными направляющими (ось Z2), на которой установлен привод с горизонтальной направляющей (ось Х), на которую в свою очередь, крепится датчик с закрепленным на нем щупом (ось Z1) или консолью со щупом, на магнитном или резьбовом креплении. Управление всеми перемещениями осуществляется джойстиком или при помощи ПО.
Приборы оснащаются датчиком для измерений параметров шероховатости поверхности и параметров контура.
Приборы могут оснащаться колонной высотой 320, 450, 500, 620 мм в зависимости от выбранного исполнения.
Приборы по дополнительному заказу оснащаются столиком с поперечным перемещением, с возможностью нивелировки и поворота измеряемой детали в ручном режиме, а также различными зажимными приспособлениями. Приводы приборов могут быть дополнительно оснащены регулировкой угла наклона привода.
Общий вид приборов представлен на рисунке 1 (а, б).
Пломбировка приборов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового и (или) буквенно-цифрового обозначения наносится методом печати на металлизированную маркировочную табличку, которая расположена на боковой панели основания приборов (рисунок 2)

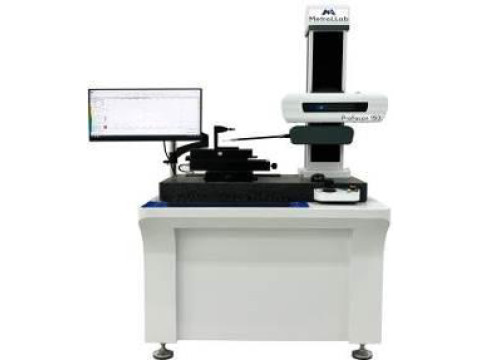

Рисунок 1 - Общий вид приборов для измерений параметров контура и шероховатости поверхности MetroLLab а) без виброопор; б) с виброопорами
MetroLLab
Tun, мобель MetroLLab, Profiscan 300 ЗаЬоЗскои номер M01012024 Напряжение. 220В
Частота максимальная: 50 Гц Мощность: не более 500 Вт ГоЭ произбобстба: 2023
Рисунок 2 - Вид идентификационной таблички
Место нанесения знака утверждения типа
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MMD |
|
Номер версии (идентификационный номер) ПО, |
1.0 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики приборов для измерений параметров контура и шероховатости поверхности MetroLLab______________________________________________
|
Наименование характеристики |
Значение | |||
|
Модификация |
MetroLLab Profiscan 100 |
MetroLLab Profiscan 150 |
MetroLLab Profiscan 200 |
MetroLLab Profiscan 300 |
|
Диапазон измерений линейных размеров по оси Z1, мм |
от 0 до 60 (опционально 40, 50) | |||
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 100 |
от 0 до 150 |
от 0 до 200 |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z1, мкм |
± (1 + 0,02-H), где Н - измеренное значение по оси Z1, мм | |||
|
Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более |
0,3 (на 100мм) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм1 |
± (1+ 0,05L), где L - измеренное значение по оси Х, мм | |||
|
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм2 |
±(0,8+R/12), где R - измеренное значение радиуса, мм | |||
|
Диапазон измерений параметра шероховатости Ra, мкм |
От 0,01 до 120 | |||
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм3 |
±(0,03Ra+0,005), где Ra - измеренное значение параметра шероховатости Ra, мкм | |||
|
Разрешение по оси Z1 (контур), мкм |
0,01 | |||
|
Разрешение по оси Z1 (шероховатость), мкм |
0,01 | |||
|
Разрешение по оси X, мкм |
0,01 | |||
|
Параметры профиля |
Ra, Rq, Rz (Ry), Rz (DIN), R3z, Rz (jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, Rx, AR, Rcp, Rmax, Rz-ISO, Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz, Pmr, Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk, W, Wx, Wz, Wsm, Wdc, Wte, Wmr, Aw, C (wmr) Wmr (С), Wdq | |||
|
Фильтры |
Гаусс, 2CR75, PC75 | |||
|
Отсечка шага Zc, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8 | |||
|
Длина оценки, мм |
Zc n, где n от 2 до 8 | |||
Таблица 3 - Технические характеристики приборов для измерений параметров контура и шероховатости поверхности MetroLLab
|
Модификация |
Значение | ||||
|
Наименование характеристики |
Диапазон перемещений по оси Z2, мм |
Габаритные размеры, мм, не более |
Масса не более, кг | ||
|
длина |
ширина |
высота | |||
|
MetroLLab Profiscan 100 |
от 0 до 620 |
1200 |
770 |
2100 |
500 |
|
MetroLLab Profiscan 150 |
от 0 до 620 |
1200 |
805 |
2100 |
520 |
|
MetroLLab Profiscan 200 |
от 0 до 620 |
1200 |
910 |
2100 |
550 |
|
MetroLLab Profiscan 300 |
от 0 до 620 |
1200 |
915 |
2100 |
600 |
Таблица 4 - Эксплуатационные характеристики приборов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - нормальная область значений температуры, °C, -относительная влажность воздуха (без конденсата), %, не более |
от +18 до +22 85 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц, не более - потребляемая мощность, Вт, не более |
от 200 до 240 50 500 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на боковой панели прибора и на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 5 - Комплектность приборов для измерений параметров контура и шероховатости поверхности MetroLLab
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений параметров контура и шероховатости поверхности в составе: блок привода, гранитное основание с колонной, стойка |
MetroLLab Profiscan 100, MetroLLab Profiscan 150, MetroLLab Profiscan 200, MetroLLab Profiscan 300 |
1 шт. |
|
Стандартный щуп для измерений шероховатости |
- |
1 шт. |
|
Стандартный щуп для измерений контура |
- |
1 шт. |
|
Набор для калибровки щупов |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделах VII «Указания по эксплуатации» и XII «Указания по измерению шероховатости» документа «Приборы для измерений параметров контура и шероховатости поверхности MetroLLab. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-1-33411921-2023 «Приборы для измерений параметров контура и шероховатости поверхности MetroLLab. Технические условия».
