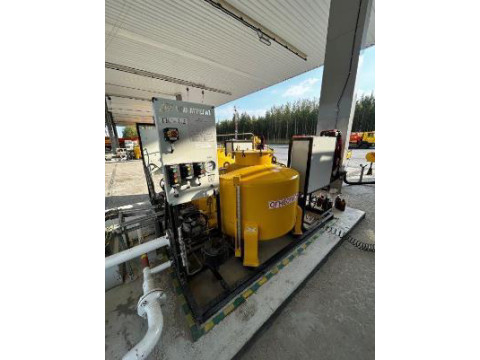

Система измерений количества авиационного топлива при приеме из автомобильных цистерн
| Номер в ГРСИ РФ: | 94529-25 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ЗАО "Приз", г.Москва |
Система измерений количества авиационного топлива при приеме из автомобильных цистерн (далее - система) предназначена для измерений объема и массы авиационного топлива.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94529-25 | ||||||
| Наименование | Система измерений количества авиационного топлива при приеме из автомобильных цистерн | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8db41347-8d2d-2677-2cd2-2d5e74c10a17 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "ПРИЗ" (АО "ПРИЗ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94529-25: Описание типа
2025-94529-25.pdf
|
Скачать | 200.6 КБ | |
|
94529-25: Методика поверки
2025-mp94529-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Система измерений количества авиационного топлива при приеме из автомобильных цистерн (далее - система) предназначена для измерений объема и массы авиационного топлива.
Описание
В состав системы входят:
- четыре измерительных линии (ТК-1.1, ТК-1.2, ТК-2.1, ТК-2.2), в каждой из которых установлен расходомер массовый Promass Е300 (регистрационный номер 68358-17) (далее - Promass);
- блоки сбора, обработки и передачи информации - две системы Modicon M580 (регистрационный номер 67369-17);
- трубопроводы с запорной арматурой;
- средства фильтрации.
Принцип действия системы основан на использовании прямого метода динамических измерений массы и объема авиационного топлива с применением расходомеров массовых Promass. Выходные сигналы с Promass поступают на соответствующие входы системы Modicon M580, которая преобразует их и вычисляет массу и объем авиационного топлива по реализованному в ней алгоритму.
К системе данного типа относится система измерений количества авиационного топлива при приеме из автомобильных цистерн с заводским номером 554.002.
Знак поверки в виде оттиска поверительного клейма наносится на две пломбы электронного преобразователя всех Promass и на каждое фланцевое соединение всех Promass с трубопроводом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом сублимации на металлическую маркировочную табличку.
Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлен на рисунке 1.

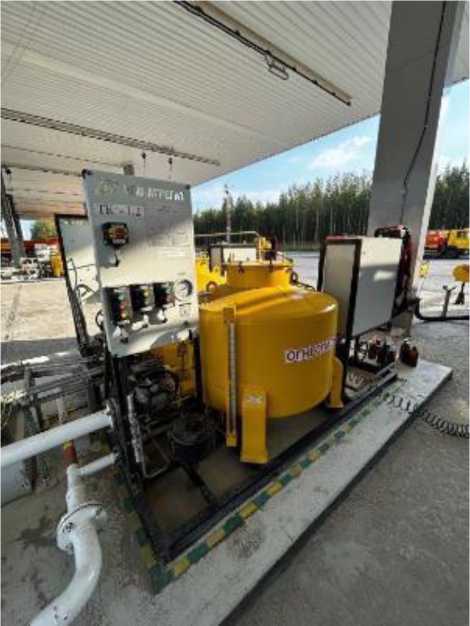

Общий вид средства измерений
Место -1 нанесения знака поверки

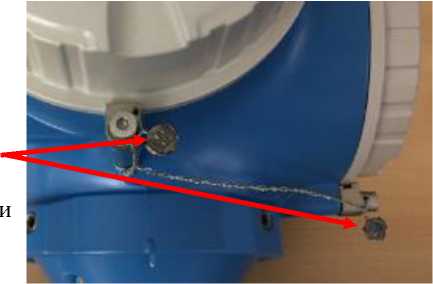

Место нанесения знака поверки на Место нанесения знака поверки на
фланцевое соединение электронный преобразователь Promass
Место нанесения знака утверждения типа
Место нанесения заводского номера

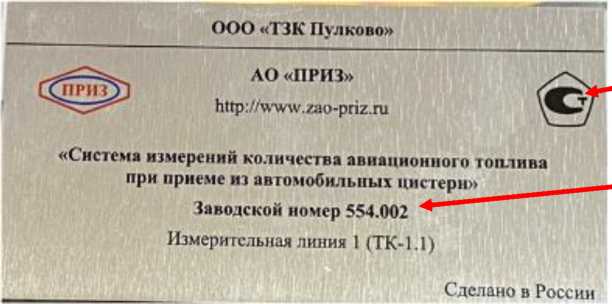

Маркировочная табличка
Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа
Программное обеспечение
Программное обеспечение служит для обработки результатов измерений, ввода, отображения информации, в том числе измерительной, печати отчетов и передачи информации в систему верхнего уровня.
Влияние программного обеспечения не приводит к выходу метрологических характеристик системы за пределы допускаемых значений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 0.2.077-2014.
Таблица 1- Идентификационное данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СИ 554.002 |
|
Номер версии (идентификационный номер) ПО |
1.198 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода авиационного топлива, т/ч - системы - каждой измерительной линии |
от 12 до 280 от 12 до 70 |
|
Диапазон измерений объемного расхода авиационного топлива, м3/ч - системы - каждой измерительной линии |
от 15 до 360 от 15 до 90 |
|
Пределы допускаемой относительной погрешности измерений объема (массы) авиационного топлива, % |
±0,25 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
4 |
|
Диапазон рабочего давления на входе в систему, МПа |
от 0,5 до 1,25 |
|
Условия эксплуатации: - температура окружающей среды, °С; - температура авиационного топлива, °С; |
от -40 до +50 от -40 до +50 |
|
Условия эксплуатации блока сбора, обработки и передачи информации: - температура окружающей среды, °С; - относительная влажность без конденсации влаги, % - атмосферное давление, кПа, не более |
от -5 до +30 от 10 до 95 от 70,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на маркировочную табличку методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
|
Таблица 5 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества авиационного топлива при приеме из автомобильных цистерн |
_ |
1 шт. |
|
Руководство по эксплуатации |
ПГМВ.401250.554-002.РЭ |
1 экз. |
|
Паспорт |
ПГМВ.401250.554.002 ПС |
1 экз. |
Сведения о методах измерений
приведены в п. 1.5 «Методика измерений» руководства по эксплуатации
ПГМВ.401250.554-002.РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 2).
