Пробники дифференциальные
| Номер в ГРСИ РФ: | 94554-25 |
|---|---|
| Производитель / заявитель: | ООО "Остек-Электро", г.Москва |
Пробники дифференциальные (далее - пробники) предназначены для преобразований электрического напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94554-25 |
| Действует | по 05.02.2030 |
| Наименование | Пробники дифференциальные |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d1819d27-7172-a639-078b-74793ba1a5e6 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (25%) |
| Неуспешных поверок (СИ непригодно) | 3 (75 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94554-25: Описание типа
2025-94554-25.pdf
|
Скачать | 138.6 КБ | |
|
94554-25: Методика поверки
2025-mp94554-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Пробники дифференциальные (далее - пробники) предназначены
для преобразований электрического напряжения.
Описание
Принцип действия пробников основан на снижении значения входного сигнала дифференциального напряжения с нормируемым коэффициентом деления напряжения и передаче его на вход осциллографа при подавлении синфазного напряжения.
Конструктивно пробники выполнены в пластиковом корпусе черного цвета.
Пробники выпускаются в модификациях ДП-25, ДП-250, ДП-2500, отличающихся значениями коэффициента деления напряжения (10:1, 100:1, 1000:1).
Серийный номер наносится на маркировочную табличку, расположенную на задней панели пробников, типографским методом в виде цифрового кода.

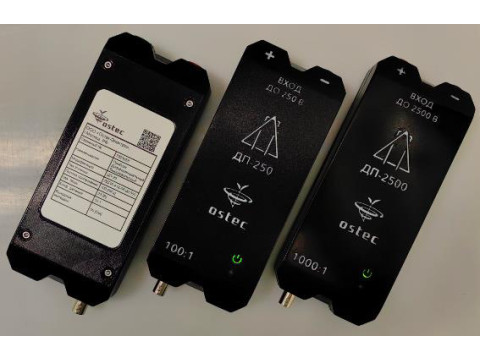

Общий вид пробников с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба в виде наклейки предприятия-изготовителя на крепежном винте, разрушающаяся после повреждения. Нанесение знака поверки на пробники не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения серийного номера
Пломба предприятия-изготовителя
Рисунок 1 - Общий вид пробников с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Полоса пропускания при 3 дБ, МГц |
от 0 до 100 |
|
Коэффициент деления электрического напряжения: - модификация ДП-25 - модификация ДП-250 - модификация ДП-2500 |
10:1 100:1 1000:1 |
|
Диапазон электрического напряжения дифференциального входа для модификации ДП-25, В |
от 0,5 до 25,0 |
|
Пределы допускаемой относительной погрешности коэффициента деления электрического напряжения для модификации ДП-25, % |
±0,7 |
|
Диапазон электрического напряжения дифференциального входа для модификации ДП-250, В |
от 25 до 250 |
|
Пределы допускаемой относительной погрешности коэффициента деления электрического напряжения для модификации ДП-250, %: - от 25 до 50 В включ. - св. 50 до 100 В включ. - св. 100 до 250 В включ. |
±2,0 ±1,4 ±0,7 |
|
Диапазон электрического напряжения дифференциального входа для модификации ДП-2500, В |
от 250 до 2500 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности коэффициента деления электрического напряжения для модификации ДП-2500, %: - от 250 до 500 В включ. |
±2,7 |
|
- св. 500 до 1000 В включ. |
±1,6 |
|
- св. 1000 до 2500 В включ. |
±0,3 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина хвысота), мм, не более |
205х80х30 |
|
Масса, кг, не более |
0,25 |
|
Входное сопротивление дифференциального входа, МОм, не менее: - модификация ДП-25 |
10,4 |
|
- модификация ДП-250 |
100,6 |
|
- модификация ДП-2500 |
98,6 |
|
Входная емкость дифференциального входа, пФ, не более: - модификация ДП-25 |
3 |
|
- модификация ДП-250 |
2,5 |
|
- модификация ДП-2500 |
2,3 |
|
Входное сопротивление канала подключаемого осциллографа, Ом |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность при температуре +25 °C, % |
от 45 до 75 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пробник дифференциальный |
ЛДПА.418-05.00.000 |
1 шт. |
|
Сетевой адаптер USB-A 5V 1A |
1 шт. | |
|
Кабель USB-A - USB-C |
1 шт. | |
|
Кабель BNC - BNC |
1 шт. | |
|
Измерительный кабель (комплект) |
1 шт. | |
|
Формуляр |
ЛДПА.418-05.00.000Ф0 |
1 экз. |
|
Руководство по эксплуатации |
ЛДПА.418-05.00.000РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5.1 «Методика измерения» документа ЛДПА.418-05.00.000РЭ «Пробники дифференциальные. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
ЛДПА.418-05.00.000 ТУ «Пробники дифференциальные ДП-25, ДП-250, ДП-2500. Технические условия».
