Модули ввода-вывода измерительные систем безопасности TCS-900
| Номер в ГРСИ РФ: | 94559-25 |
|---|---|
| Производитель / заявитель: | ZHEJIANG SUPCON TECHNOLOGY CO., LTD, Китай |
Модули ввода-вывода измерительные систем безопасности TCS-900 (далее - модули измерительные) предназначены для измерений и преобразований сигналов силы и напряжения постоянного тока и частоты следования импульсов от первичных измерительных преобразователей или других источников, а также формирования выходных информационных сигналов и сигналов управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94559-25 |
| Действует | по 05.02.2030 |
| Наименование | Модули ввода-вывода измерительные систем безопасности TCS-900 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 69231be0-a2a0-c48c-4e2f-688175828aed |
Производитель / Заявитель
SUPCON Technology Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 730 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.12.2025 |
Поверители
Скачать
|
94559-25: Описание типа
2025-94559-25.pdf
|
Скачать | 118.8 КБ | |
|
94559-25: Методика поверки
2025-mp94559-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Модули ввода-вывода измерительные систем безопасности TCS-900 (далее - модули измерительные) предназначены для измерений и преобразований сигналов силы и напряжения постоянного тока и частоты следования импульсов от первичных измерительных преобразователей или других источников, а также формирования выходных информационных сигналов и сигналов управления.
Описание
Модули измерительные входят в состав систем TCS-900, которые относятся к проектно-компонуемым изделиям и конструктивно выполнены из соединенных согласно требуемой конфигурации: контроллеров, модулей ввода-вывода сигналов, технологических и коммуникационных модулей, инженерных станций и модулей питания.
Принцип действия модулей измерительных с входными каналами основан на измерении и преобразовании сигналов силы и напряжения постоянного тока и частоты следования импульсов в цифровые выходные сигналы, которые при помощи коммуникационных модулей могут быть переданы на контроллеры и инженерные станции. Принцип действия модулей измерительных с выходными каналами основан на преобразовании цифровых сигналов, поступающих от контроллеров, в выходные аналоговые сигналы постоянного тока.
Модули измерительные выпускаются в следующих модификациях: SAI9010, SAI9020-H, SPI9010, SAO9010-H, отличающихся друг от друга метрологическими и техническими характеристиками.
Модули измерительные модификации SAI9010 - 32-канальные модули аналогового ввода сигналов силы и напряжения постоянного тока.
Модули измерительные модификации SAI9020-H - 16-канальные модули аналогового ввода сигналов силы и напряжения постоянного тока с поддержкой протокола HART.
Модули измерительные модификации SPI9010 - 9-канальные модули ввода импульсных сигналов.
Модули измерительные модификации SAO9010-H - 16-канальные модули
аналогового вывода сигналов силы постоянного тока.
Общий вид модулей измерительных представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе каждого модуля измерительного. Обозначение места нанесения заводского номера представлено на рисунке 2.
Конструкция модулей измерительных и условия их эксплуатации
не предусматривают нанесение знака поверки непосредственно на модули измерительные. Пломбирование модулей измерительных не предусмотрено.
Место нанесения заводского номера

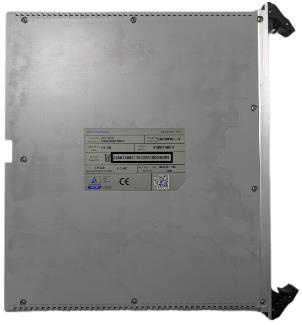

Рисунок 2 - Обозначение места нанесения заводского номера

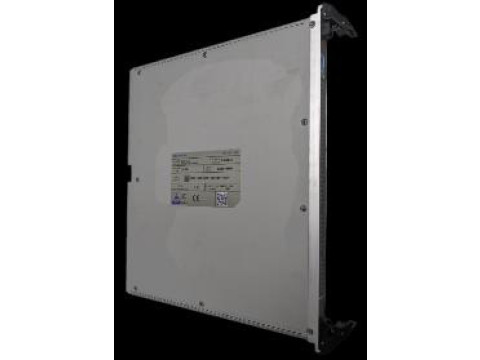

Рисунок 1 - Общий вид модулей
измерительных
Программное обеспечение
Программное обеспечение (далее - ПО) модулей измерительных включает внутреннее и внешнее ПО.
Внутреннее ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей измерительных в производственном цикле на заводе-изготовителе и в процессе эксплуатации не подлежит изменению. Метрологические характеристики модулей измерительных нормированы с учетом влияния ПО.
Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей измерительных и не является метрологически значимым.
Уровень защиты внутреннего ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Внутреннее ПО |
Внешнее ПО (SafeContrix) |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.10.00 |
не ниже V1.10.17.03 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические характеристики модулей измерительных
|
Модификация модулей измерительных |
Диапазоны преобразований сигналов |
Пределы допускаемых приведенных к диапазону измерений/воспроизведений погрешностей | |
|
основной |
дополнительной, вызванной отклонением температуры окружающей среды от нормальных условий, на каждый 1 °С | ||
|
SAI9010 |
от 0 до 10 мА, от 4 до 20 мА |
±0,20 % |
±0,01 % |
|
от 0 до 5 В, от 1 до 5 В |
±0,10 % | ||
|
SAI9020-H |
от 0 до 10 мА, от 4 до 20 мА |
±0,20 % | |
|
от 0 до 5 В, от 1 до 5 В |
±0,10 % | ||
|
SPI9010 |
от 1 до 30000 Гц |
±0,01 % |
_ |
|
SAO9010-H |
от 4 до 20 мА |
±0,20 % |
±0,01 % |
Примечание - При расчете погрешностей модулей измерительных, при рабочих условиях, основные и дополнительные погрешности суммируются алгебраически.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 |
|
Температура окружающей среды в нормальных условиях, °С |
от +15 до +25 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа |
от -5 до +60 от 5 до 95 от 80 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации.
Комплектность
Комплектность модулей измерительных приведена в таблице 5.
Таблица 5 - Комплектность модулей измерительных
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль ввода-вывода измерительный систем безопасности TCS-900 |
SAI9010, SAI9020-H, SPI9010, SAO9010-H |
11) |
|
TCS-900. Модули аналогового ввода SAI9010. Руководство по эксплуатации |
IM25H13-R |
12) |
|
TCS-900. Модули аналогового ввода SAI9020-H. Руководство по эксплуатации |
IM25H21-R |
12) |
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
TCS-900. Модули ввода импульсных сигналов SPI9010. Руководство по эксплуатации |
IM25H23-R |
12) |
|
TCS-900. Модули аналогового вывода SA09010-H. Руководство по эксплуатации |
IM25H22-R |
12) |
|
1) Модификация в соответствии с заказом. 2) В соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 1 «Общий обзор» IM25H13-R, IM25H21-R, IM25H23-R, IM25H22-R руководств по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Модули ввода-вывода измерительные систем безопасности TCS-900. Стандарт предприятия.
