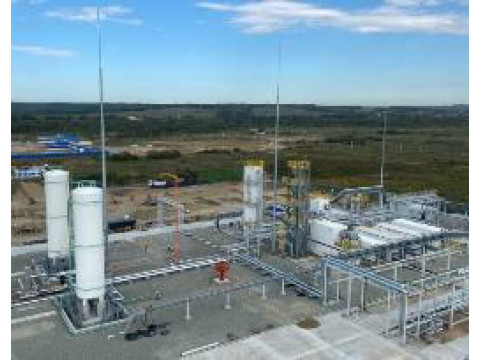

Установка производства сжиженного природного газа производительностью 2,0 тонны в час КСПГ-2.0

Идентификационные данные (признаки)

Значение

ИВК

Сервер приложений

Идентификационное наименование ПО

HOLLiAS MACS

HOLLiAS MACS

Номер версии (идентификационный номер) ПО

V6.5.4B2

V6.5.3

Цифровой идентификатор ПО

-

-

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой по-грешно-_     *

сти

1. Блок фильтрации и сепарации природного газа

1

TE-0101

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0101, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от - 20 °C до+ 100 °C

Д = ± 1,8 °C

2

PT-0101

ИК давления

Преобразователь давления 3051, № 078840085, Y = ± 0,5 %

Модуль K-AI01, № F203, Y = ± 0,3 %

от 0 до 1,0 МПа

Y = ± 0,8 %

3

FE-0101A

ИК объема и объемного расхода природного газа

Вихревой расходомер Focswirl5102, № HH2112220040001, 6 = ± 3,75 %

Модуль K-AI01, № F203, 6 = ± 1,25 %

от 150 до 2250 м3/ч

6 = ± 5,0 %

4

FE-0101B

ИК объема и объемного расхода природного газа

Вихревой расходомер Focswirl 5102, № HH2112220040002, 6 = ± 3,75 %

Модуль K-AI01, № F203, 6 = ± 1,25 %

от 150 до 2250 м3/ч

6 = ± 5,0 %

5

TE-0102

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0102, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от - 20 °C до+ 100 °C

Д = ± 1,8 °C

6

PT-0102

ИК давления

Преобразователь давления 3051, № 078840067, Y = ± 0,5 %

Модуль K-AI01, № F203, Y = ± 0,3 %

от 0 до 1,0 МПа

Y = ± 0,8 %

7

FE-0102

ИК объема и объемного расхода природного газа

Вихревой расходомер Focswirl5102, № HH2112220041001, 6 = ± 3,75 %

Модуль K-AI01, № F203, 6 = ± 1,25 %

от 2,5 до 30 м3/ч

6 = ± 5,0 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

8

PT-0103

ИК давления

Преобразователь давления 3051, № 078840234, Y = ± 0,5 %

Модуль K-AI01, № F203, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

9

PT-0201

ИК давления

Преобразователь давления 3051, № 078840065, Y = ± 0,5 %

Модуль K-AI01, № F204, Y = ± 0,3 %

от 0 до 0,4 МПа

Y = ± 0,8 %

3. Блок декарбонизации

10

TE-0301

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0301, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от 0 °C до +100 °C

Д = ± 1,8 °C

11

LT-0301

ИК постоянного тока

-

K-AI01, № F204

от 4 до 20 мА

Д = ± 0,05 мА

12

PT-0301

ИК давления

Преобразователь давления 3051, № 078840073, Y = ± 0,5 %

Модуль K-AI01, № F204, Y = ± 0,3 %

от 0 до 1,0 МПа

Y = ± 0,8 %

13

PT-0302

ИК давления

Преобразователь давления 3051, № 078840213, Y = ± 0,5 %

Модуль K-AI01, № F204, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

14

TE-0302

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0302, Д = ± 0,8 °C

Модуль K-AI01, № F204, Д = ± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

15

LT-0302

ИК постоянного тока

-

Модуль K-AI01, № F205

от 4 до 20 мА

Д = ± 0,05 мА

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

16

TE-0303

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0303, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от 0 °C до +100 °C

Д = ± 1,8 °C

17

AT-0301

ИК постоянного тока

-

Модуль K-AI01, № F205

от 4 до 20 мА

Д = ± 0,05 мА

18

PT-0303

ИК давления

Преобразователь давления 3051, № 078840211, Y = ± 0,5 %

Модуль K-AI01, № F205, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

19

LT-0303

ИК постоянного тока

-

Модуль K-AI01, № F205

от 4 до 20 мА

Д = ± 0,05 мА

20

PT-0304

ИК давления

Преобразователь давления 3051, № 078840218, Y = ± 0,5 %

Модуль K-AI01, № F205, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

21

FE-0302

ИК объема и объемного расхода обедненного раствора, поступающего в абсорбционную колонну

Вихревой расходомер Focvor 4202, № HH2112220044001, 6 = ± 3,75 %

Модуль K-AI01, № F205, 6 = ± 1,25 %

от 1,5 до 23,0 м3/ч

6 = ± 5,0 %

22

TE-0305

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0305, Д = ± 1,05 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от 0 °C до+150 °C

Д = ± 2,1 °C

23

LT-0304

ИК постоянного тока

-

Модуль K-AI01, № R203

от 4 до 20 мА

Д = ± 0,05 мА

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

24

TE-0307

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0307, Д = ± 1,05 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от 0 °C до+150 °C

Д = ± 2,1 °C

25

TE-0308

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0308, Д = ± 1,05 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от 0 °C до+150 °C

Д = ± 2,1 °C

26

TE-0309

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0309, Д = ± 1,05 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от 0 °C до+150 °C

Д = ± 2,1 °C

27

TE-0306

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0306, Д = ± 1,05 °C

Модуль K-

RTD01,

№ F207, Д =

± 1,0 °C

от 0 °C до+150 °C

Д = ± 2,1 °C

28

PT-0305

ИК давления

Преобразователь давления 3051, № 078840059, Y = ± 0,5 %

Модуль K-AI01, № R203, Y = ± 0,3 %

от 0 до 200 кПа

Y = ± 0,8 %

29

TE-0310

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0310, Д = ± 1,05 °C

Модуль K-

RTD01,

№ F207, Д =

± 1,0 °C

от 0 °C до+150 °C

Д = ± 2,1 °C

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

30

TE-0304

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0304, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F207, Д =

± 1,0 °C

от 0 °C до+ 100 °C

Д = ± 1,8 °C

31

PT-0306

ИК давления

Преобразователь давления 3051, № 078840063, Y = ± 0,5 %

K-RTD01, № F207, Y = ± 0,3 %

от 0 до 160 кПа

Y = ± 0,8 %

32

LT-0305

ИК постоянного тока

-

Модуль K-AI01, R203

от 4 до 20 мА

Д = ± 0,05 мА

33

TE-0311

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0311, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F207, Д =

± 1,0 °C

от 0 °C до+ 100 °C

Д = ± 1,8 °C

34

FE-0301

ИК объема и объемного расхода обедненного раствора, поступающего в абсорбционную колонну

Вихревой расходомер Focvor4202, № HH2112220044002, 6 = ± 3,75 %

Модуль K-AI01, № R203, 6 = ± 1,25 %

от 1,5 до 23,0 м3/ч

6 = ± 5,0 %

35

LT-0306

ИК постоянного тока

-

Модуль K-AI01, № R203

от 4 до 20 мА

Д = ± 0,05 мА

4. Блок демеркуризации, дегидратации и фильтрации

36

FE-0401

ИК объема и объемного расхода осушенного и демеркуризированного газа

Вихревой расходомер Focvor4202, № HH2112220045001, 6 = ± 3,75 %

Модуль K-AI01, № R204, 6 = ± 1,25 %

от 2 до 15 м3/ч

6 = ± 5,0 %

37

PT-0401

ИК давления

Преобразователь давления 3051, № 078840226, Y = ± 0,5 %

Модуль K-AI01, № R204, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

38

PT-0403

ИК давления

Преобразователь давления 3051, № 078840223, Y = ± 0,5 %

Модуль K-AI01, № R204, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

39

TE-0401A

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0401A, Д = ± 1,8 °C

Модуль K-RTD01, № F207, Д = ± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

40

TE-0401B

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0401B, Д = ± 1,8 °C

Модуль K-RTD01, № F208, Д = ± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

41

TE-0401C

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0401C, Д = ± 1,8 °C

Модуль K-RTD01, № R106, Д = ± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

42

TE-0401D

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0401D, Д = ± 1,8 °C

Модуль RTD01, № F208, Д = ± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

43

TE-0402A

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0402A, Д = ± 1,8 °C

Модуль К-

RTD01,

№ F208, Д =

± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

44

TE-0402B

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0402B, Д = ± 1,8 °C

Модуль K-

RTD01,

№ R106, Д =

± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

45

TE-0402C

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0402C, Д = ± 1,8 °C

Модуль К-

RTD01,

№ F208, Д =

± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

46

TE-0402D

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0402D, Д = ± 1,8 °C

Модуль К-RTD01, № F208,

, Д = ± 1,0 °C

от 0 °C до + 300 °C

Д = ± 2,8 °C

47

ТЕ-0404

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № ТЕ-0404, Д = ± 2,4 °C

Модуль K-

RTD01,

№ R106, Д =

± 1,0 °C

от 0 °C до + 420 °C

Д = ± 3,4 °C

48

ТЕ-0405

ИК температуры

Термопреобразователь сопротивления платиновый WZP, № 245, Д = ± 2,4 °C

Модуль K-AI01, № F301, Д =

± 1,0 °C

от 0 °C до + 420 °C

Д = ± 3,4 °C

49

ТЕ-0406

ИК температуры

Термопреобразователь сопротивления платиновый WZPK, № 235, Д = ± 2,4 °C

Модуль K-AI01, № F301, Д = ± 1,0 °C

от 0 °C до + 420 °C

Д = ± 3,4 °C

50

ТЕ-0407

ИК температуры

Термопреобразователь сопротивления платиновый WZP, № 241, Д = ± 2,4 °C

Модуль K-AI01, № F301, Д =

± 1,0 °C

от 0 °C до + 420 °C

Д = ± 3,4 °C

51

PT-0402A

ИК давления

Преобразователь давления 3051, № 078840214, Y = ± 0,5 %

Модуль K-AI01, № R204

Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

52

PT-0402B

ИК давления

Преобразователь давления 3051, № 078840221, Y = ± 0,5 %

Модуль K-AI01, № R204, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

53

PT-0402C

ИК давления

Преобразователь давления 3051, № 078840233, Y = ± 0,5 %

Модуль K-AI01, № R204, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

54

PT-0402D

ИК давления

Преобразователь давления 3051, № 078840236, Y = ± 0,5 %

Модуль K-AI01, № R204, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

55

TE-0403

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0403, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R106, Д =

± 1,0 °C

от 0 °C до+ 100 °C

Д = ± 1,8 °C

56

LT-0401

ИК постоянного тока

-

Модуль K-AI01, № R205

от 4 до 20 мА

Д = ± 0,05 мА

57

AT-0401

ИК постоянного тока

-

Модуль K-AI01, № R205

от 4 до 20 мА

Д = ± 0,05 мА

5. Блок удаления тяжелых углеводородов

58

FE-0501

ИК объема и объемного расхода газа регенерации, очищенного от тяжелых углеводородов

Вихревой расходомер Focvor4202, № HH2112220045002, 6 = ± 3,75 %

Модуль K-AI01, № R205, 6 = ± 1,25 %

от 2 до 15 м3/ч

6 = ± 5,0 %

59

TE-0501A

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0501A, Д = ± 1,9 °C

Модуль K-

RTD01, № R106. Д = ± 1,0 °C

от 0 °C до + 320 °C

Д = ± 2,9 °C

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

60

TE-0501B

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0501B, Д = ± 1,9 °C

Модуль K-

RTD01,

№ F208, Д =

± 1,0 °C

от 0 °C до + 320 °C

Д = ± 2,9 °C

61

TE-0501C

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0501C, Д = ± 1,9 °C

Модуль K-

RTD01,

№ R106, Д =

± 1,0 °C

от 0 °C до + 320 °C

Д = ± 2,9 °C

62

TE-0501D

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0501D, Д = ± 1,9 °C

Модуль K-

RTD01,

№ F208, Д =

± 1,0 °C

от 0 °C до + 320 °C

Д = ± 2,9 °C

63

TE-0502

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0502, Д = ± 1,9 °C

Модуль K-

RTD01,

№ R106, Д =

± 1,0 °C

от 0 °C до + 320 °C

Д = ± 2,9 °C

64

PT-0501A

ИК давления

Преобразователь давления 3051, № 078840230, Y = ± 0,5 %

Модуль K-AI01, № R205, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

65

PT-0501B

ИК давления

Преобразователь давления 3051, № 078840225, Y = ± 0,5 %

Модуль K-AI01, № R205, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

66

PT-0502

ИК давления

Преобразователь давления 3051, № 078840235, Y = ± 0,5 %

Модуль K-AI01, № R205, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

67

TE-0507

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0508, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R107, Д =

± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

68

TE-0503

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0503, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R107, Д =

± 1,0 °C

от - 100 °C до+100 °C

Д = ± 1,8 °C

69

TE-0504

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0504, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R107, Д =

± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

70

TE-0505

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0505, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R107, Д =

± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

71

TE-0506

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0506, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R107, Д =

± 1,0 °C

от 0 °C до+ 100 °C

Д = ± 1,8 °C

72

PT-0503

ИК давления

Преобразователь давления 3051, № 078840084, Y = ± 0,5 %

Модуль K-AI01, № F201

от 0 до 1,0 МПа

Y = ± 0,8 %

73

FE-0502

ИК объема и объемного расхода газа (хладагента, очищенного от тяжелых углеводородов)

Турбинный расходомер Foctur7102, № L1560816, 6 = ± 3,75 %

Модуль K-AI01, № F201

от 0,06 до 0,60 м3/ч

6 = ± 5,0 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

6. Блок криогенного теплообменника

74

TE-0801

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0801, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R107, Д =

± 1,0 °C

от 0 °C до+ 100 °C

Д = ± 1,8 °C

75

TE-0802

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0802, Д = ± 0,8 °C

Модуль K-RTD01, № R107, Д = ± 1,0 °C

от 0 °C до+100°C

Д = ± 1,8 °C

76

TE-0804

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0804, Д = ± 0,8 °C

Модуль K-RTD01, № R108, Д = ± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

77

TE-0805

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0805, Д = ± 0,8 °C

Модуль K-RTD01, № R108, Д = ± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

78

TE-0806

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № ТЕ-0507, Д = ± 0,8 °C

Модуль K-

RTD01,

№ R108, Д =

± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

79

TE-0821

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0821, Д = ± 1,3 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от - 200 °C до +100 °C

Д = ± 2,3 °C

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

80

TE-0822

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0822, Д = ± 1,3 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от - 200 °C до +100 °C

Д = ± 2,3 °C

81

TE-0823

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-0823, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F206, Д =

± 1,0 °C

от - 100 °C до +100 °C

Д = ± 1,8 °C

82

PT-0801

ИК давления

Преобразователь давления 3051, № 078840237, Y = ± 0,5 %

Модуль K-AI01, № F201, Y = ± 0,3 %

от 0 до 10 МПа

Y = ± 0,8 %

83

PT-0804

ИК давления

Преобразователь давления измерительный EJA430E, № S4XC22133, Y = ± 0,5 %

Модуль K-AI01, № F201, Y = ± 0,3 %

от 0 до 4 МПа

Y = ± 0,8 %

84

PT-0802

ИК давления

Преобразователь давления измерительный EJA430E, № S4XC22132, Y = ± 0,5 %

Модуль K-AI01, № F201, Y = ± 0,3 %

от 0 до 4 МПа

Y = ± 0,8 %

85

PT-0803

ИК давления

Преобразователь давления измерительный EJA430E, № S4XC22123, Y = ± 0,5 %

Модуль K-AI01, № F201, Y = ± 0,3 %

от 0 до 1 МПа

Y = ± 0,8 %

86

LT-0801

ИК постоянного тока

-

K-AI01, № F203

от 4 до 20 мА

Д = ±0,05 мА

87

PT-0805

ИК давления

Преобразователь давления измерительный EJA430E, № S4XC22122, Y = ± 0,5 %

Модуль K-AI01, № F202, Y = ± 0,3 %

от 0 до 1 МПа

Y = ± 0,8 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

88

PT-0806

ИК давления

Преобразователь давления измерительный EJA430E, № S4XC22131, Y = ± 0,5 %

Модуль K-AI01, № F202, Y = ± 0,3 %

от 0 до 4 МПа

Y = ± 0,8 %

89

PT-0807

ИК давления

Преобразователь давления 3051, № 078840064, Y = ± 0,5 %

Модуль K-AI01, № F202, Y = ± 0,3 %

от 0 до 1,0 МПа

Y = ± 0,8 %

90

FE-0801

ИК массового расхода и массы СПГ

Массовый расходомер CMF 100, № 21198456 /3509781 (регистрационный № 45115-16), 6 = ± 0,5 %

K-AI01, № F203, 6 = ± 1,25 %

от 1,36 до 13,61 т/ч

6 = ± 1,75 %

8.

Блок смешанного хладагента

91

FE-1101

ИК объема и объемного расхода газообразного азота (общего трубопровода)

Вихревой расходомер Focsvirl5102, №HH2112220042001, 6 = ± 3,75 %

Модуль K-AI01, № F203, 6 = ± 1,25 %

от 2,5 до 30,0 м3/ч

6 = ± 5,0 %

92

PT-1101

ИК давления

Преобразователь давления 3051, № 078840068, Y = ± 0,5 %

Модуль K-AI01, № F203, Y = ± 0,3 %

от 0 до 1,0 МПа

Y = ± 0,8 %

93

TE-1101

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-1101, Д = ± 0,8 °C

Модуль K-

RTD01,

№ F207, Д =

± 1,0 °C

от 0 °C до+ 100 °C

Д = ± 1,8 °C

94

FE-1103

ИК объема и объемного расхода газа (хладагента)

Вихревой расходомер Focsvirl5102, №HH2112220043001, 6 = ± 3,75 %

Модуль K-AI01, № F204, 6 = ± 1,25 %

от 4,5 до 60 м3/ч

6 = ± 5,0 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

95

PT-1102

ИК давления

Преобразователь давления 3051, № 078840183, Y = ± 0,5 %

Модуль K-AI01, №

F204, y

± 0,3 %

от 0 до 4 МПа

Y = ± 0,8 %

96

TE-1102

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-1102, Д = ± 0,8 °C

Модуль K-RTD01, № F207, Д = ± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

97

TE-

1103

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-1103, Д = ± 0,8 °C

Модуль K-RTD01, № F207, Д = ± 1,0 °C

от 0 °C до+100 °C

Д = ±1,8 °C

98

LT-1101

ИК постоянного тока

-

Модуль K-AI01, № F204

от 4 до 20 мА

Д = ± 0,05 мА

9. Блок погрузки на транспортное средство

99

PT-1201

ИК давления

Преобразователь давления 3051, № 078840087, Y = ± 0,5 %

Модуль K-AI01, № F204, Y = ± 0,3 %

от 0 до 1,0 МПа

Y = ± 0,8 %

100

FE-1201

ИК массового расхода и массы СПГ

Массовый расходомер CMF 300, № 13458235/3516975 (регистрационный № 45115-16), 6 = ± 0,5 %

Модуль K-AI01, № F204, 6 =

± 1,25 %

от 13,6 до 136,1 т/ч

6 = ± 1,75 %

№ п/п

№ позиции прибора

Наименование

Первичный измерительный преобразователь

Вторичная часть

Диапазон измерения

Пределы допускаемой погрешности

101

ТЕ-1201A

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № ТЕ-1201А, Д = ± 1,3 °C

Модуль K-

RTD01,

№ F207, Д =

± 1,0 °C

от -200 °C до+100 °C

Д = ± 2,3 °C

102

TE-1201B

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-1201B, Д = ± 1,3 °C

Модуль K-

RTD01,

№ F207, Д =

± 1,0 °C

от-200 °C до+100 °C

Д = ± 2,3 °C

10.

Блок производства азота, инструментального воздуха и опреснения воды

103

TE-2201

ИК температуры

Термопреобразователь сопротивления платиновый WZGPK, № TE-2201, Д = ± 0,8 °C

Модуль K-RTD01, № F207, Д =

± 1,0 °C

от 0 °C до+100 °C

Д = ± 1,8 °C

104

PT-

2201

ИК давления

Преобразователь давления 3051, № 078840086, Y = ± 0,5 %

Модуль K-AI01, № F204, Y = ± 0,3 %

от 0 до 1,0 МПа

Y = ± 0,8 %

* Д - абсолютная; 6 - относительная; у — приведенная.

Наименование характеристики

Значение

Измеряемая среда (газ, жидкость):

- природный газ по ГОСТ 5542-2014 «Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия»;

- сжиженный природный газ по ГОСТ Р 57431-2017 «Г аз природный сжиженный. Общие характеристики»;

Наименование характеристики

Значение

- хладагент (азот, метан, бутан, этилен)

Физико-химические свойства природного газа промышленного и коммунально-бытового назначения:

- температура, °С

- избыточное давление на выходе установки, МПа

от 0 до 20 от 0,4 до 0,6

Физико-химические свойства сниженного природного газа:

- температура, °С

- избыточное давление на выходе установки, МПа

- плотность, кг/м3

от - 166 до - 157 от 0,1 до 0,2 от 430 до 470

Параметры электрического питания: - напряжение переменного тока, В

400 ± 40 (трехфазное), 230 ± 23 (однофазное)

Условия эксплуатации:

- температура наружного воздуха, °С

- относительная влажность, %

- атмосферное давление, кПа

от - 50 до + 50

от 35 до 85

от 86 до 110

Наименование характеристики

Значение

Наработка на отказ, ч, не менее

20000

Наименование

Обозначение

Количество

Установка

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.
