Приборы электроизмерительные универсальные DIRIS
| Номер в ГРСИ РФ: | 94561-25 |
|---|---|
| Производитель / заявитель: | Фирма "SOCOMEC S.A.", Франция |
Приборы электроизмерительные универсальные DIRIS (далее - приборы) предназначены для измерений, регистрации, отображения и передачи по цифровым интерфейсам параметров электрических величин в сетях переменного тока промышленной частоты: напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной электрической мощности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94561-25 |
| Действует | по 05.02.2030 |
| Наименование | Приборы электроизмерительные универсальные |
| Модель | DIRIS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7838ddb4-8932-4ab4-7c28-4001babe64f8 |
Производитель / Заявитель
Фирма "SOCOMEC S.A.S.", Франция
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94561-25: Описание типа
2025-94561-25.pdf
|
Скачать | 531.1 КБ | |
|
94561-25: Методика поверки
2025-mp94561-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Приборы электроизмерительные универсальные DIRIS (далее - приборы) предназначены для измерений, регистрации, отображения и передачи по цифровым интерфейсам параметров электрических величин в сетях переменного тока промышленной частоты: напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной электрической мощности.
Описание
Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее прибора, сохраняются в памяти приборов и передаются через коммуникационные интерфейсы (Ethernet, RS485, USB, Profibus) в информационные системы и системы управления более высокого уровня.
Приборы относятся к классу микропроцессорных программируемых измерительно- вычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Приборы имеют 4 входа для измерений напряжения переменного тока и 3 или 4 входа для измерений силы переменного тока. Измерение напряжения переменного тока может осуществляться как непосредственным подключением прибора к электрической цепи, так и через трансформаторы напряжения. Измерение силы переменного тока возможно только через трансформаторы (датчики) тока. Приборы измеряют среднеквадратические значения напряжения и силы переменного тока.
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, приборы имеют защиту в виде пользовательского пароля. Программирование приборов и получение результатов измерений возможно разными способами: непосредственно на приборе с помощью функциональных кнопок, с помощью внешнего ПО для программирования Easy Config, через интерфейс RS485 с использованием протокола Modbus.
Приборы выпускаются в следующих модификациях: DIRIS A-10, DIRIS A-20, DIRIS A-30, DIRIS A-40, DIRIS A-41, DIRIS A60, DIRIS Q800.
Модификации приборов отличаются друг от друга метрологическими и техническими характеристиками, функциональностью, количеством цифровых/релейных входов/выходов, интерфейсами связи и имеют различные исполнения в зависимости от варианта монтажа.
Для измерений силы переменного тока в приборах модификации DIRIS A-40 используются следующие виды выносных датчиков:
- датчики для измерений силы переменного тока неразъемные: TE-18; TE-25; TE-35; TE-45; TE-55; TE-90;
- датчики для измерений силы переменного тока разъемные: TR-10; TR-16; TR-24; TR-36;
- датчики для измерений силы переменного тока гибкие (датчики Роговского): TF-55; TF-120; TF-200.
Основные узлы приборов: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, микропроцессор, схема интерфейсов, блок питания, дисплей.
Конструктивно приборы выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах либо щитового крепления, либо с креплением на DIN-рейку.
На передней панели приборов расположены жидкокристаллический дисплей, функциональные кнопки управления и светодиодные индикаторы. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у приборов для щитового монтажа расположены на тыльной панели корпуса, у приборов для монтажа на DIN-рейку -на боковых панелях.
Серийный номер наносится на маркировочную наклейку приборов любым технологическим способом в виде цифрового или буквенно-цифрового кода. Датчики приборов модификации DIRIS А-40 имеют индивидуальные серийные номера, нанесенные на маркировочную наклейку датчиков любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид приборов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1 - 9.
Пломбирование приборов электроизмерительных универсальных DIRIS не предусмотрено.
Нанесение знака поверки на приборы в обязательном порядке не предусмотрено.

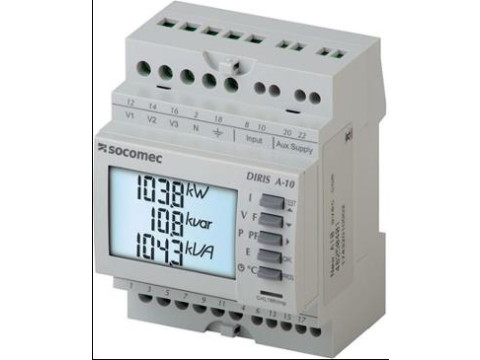

Рисунок 1 - Общий вид при утверждения типа,
OIRK
Место нанесения
типа
Место нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера

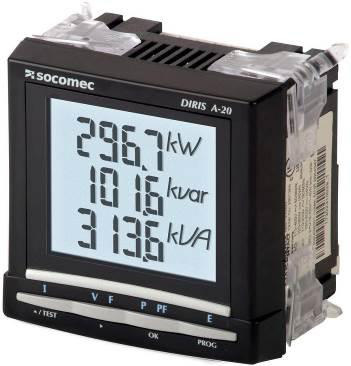

Рисунок 2 - Общий вид приборов DIRIS А-20 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера

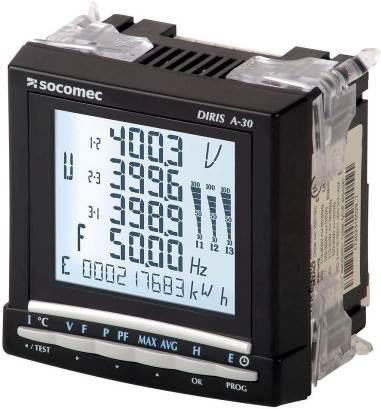

Рисунок 3 - Общий вид приборов DIRIS А-30 и DIRIS А41 на примере приборов DIRIS А-30 с указанием места нанесения знака утверждения типа, места нанесения серийного номера

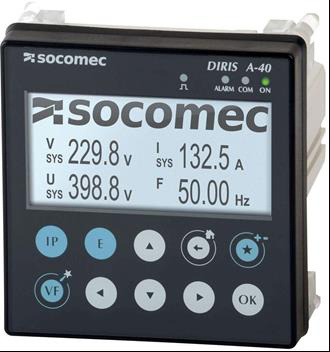

Рисунок 4 - Общий вид приборов DIRIS А-40 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера
Место нанесения знака утверждения типа

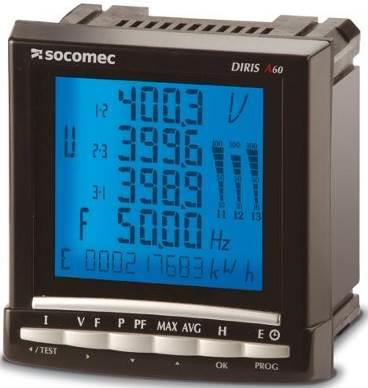

Рисунок 5 - Общий вид приборов DIRIS А60 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера
Место нанесения знака утверждения типа

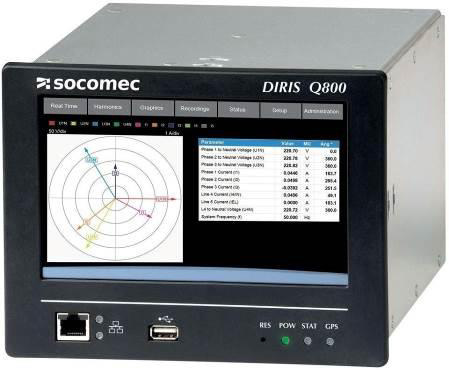

Рисунок 6 - Общий вид приборов DIRIS Q800 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера
Рисунок 7 - Общий вид датчиков модификаций TE-18; TE-25; TE-35; TE-45; TE-55; TE-90

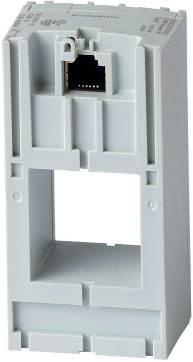

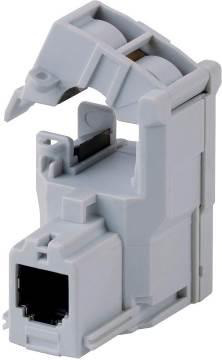

Рисунок 8 - Общий вид датчиков модификаций
TR-10; TR-16; TR-24; TR-36

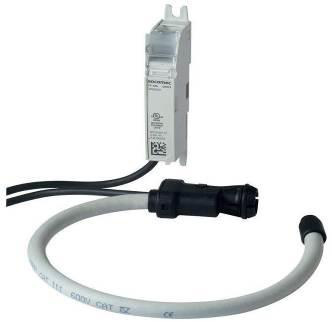

Рисунок 9 - Общий вид датчиков модификаций TF-55; TF-120; TF-200
Программное обеспечение
Приборы работают под управлением встроенного программного обеспечения (далее - ПО), которое реализовано аппаратно. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
1.Х |
|
Цифровой идентификатор ПО |
_ |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (.Х), где «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики приборов DIRIS А-10
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 50 до 300 1) /от 87 до 520 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В\Л) |
от имин !мин до имакс !макс |
|
Пределы допускаемой основной относительной погрешности измерений, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,5 ±2,0 ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,2 ±0,2 ±0,2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 220 до 277 50/60 |
|
Габаритные размеры, (длинахширинахвысота), мм |
90х72х64 |
|
Масса, кг, не более |
0,215 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -10 до +55 85 |
|
Примечания 1) - фазное напряжение, В; 2) - линейное напряжение, В; Им ин - минимальное значение напряжения переменного тока, В; 1м ин - минимальное значение силы переменного тока, А; Им акс - максимальное значение напряжения переменного тока, В; 1м акс - максимальное значение силы переменного тока, А | |
Таблица 3 - Метрологические и технические характеристики приборов DIRIS А-20
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 28 до 289 1)/от 48 до 500 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В\Л) |
от Имин 1мин до Имакс 1макс |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,5 ±2,0 ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,2 ±0,2 ±0,2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 110 до 400 50/60 от 120 до 350 |
|
Габаритные размеры, (длинахширинахвысота), мм |
96x96x60 |
|
Масса, кг, не более |
0,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -10 до +55 95 |
|
Примечания 1) - фазное напряжение, В; 2) - линейное напряжение, В; Им ин - минимальное значение напряжения переменного тока, В; 1м ин - минимальное значение силы переменного тока, А; Им акс - максимальное значение напряжения переменного тока, В; 1м акс - максимальное значение силы переменного тока, А. | |
Таблица 4 - Метрологические и технические характеристики приборов DIRIS Л-30, DIRIS A-41
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 28 до 289 1)/от 48 до 500 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В\А) |
от Имин !мин до Имакс ^макс |
|
Пределы допускаемой основной относительной погрешности измерений, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,5 ±2,0 ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,2 ±0,2 ±0,2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 110 до 400 50/60 от 12 до 48; от 120 до 350 |
|
Габаритные размеры, (длинахширинахвысота), мм |
96x96x60 |
|
Масса, кг, не более |
0,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -10 до +55 95 |
|
Примечания 1) - фазное напряжение, В; 2) - линейное напряжение, В; Имин - минимальное значение напряжения переменного тока, В; 1мин - минимальное значение силы переменного тока, А; Имакс - максимальное значение напряжения переменного тока, В; 1макс - максимальное значение силы переменного тока, А | |
Таблица 5 - Метрологические и технические характеристики приборов DIRIS А-40
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 50 до 300 1)/от 87 до 520 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Температурный коэффициент при измерении напряжения переменного тока в диапазоне частот от 45 до 65 Гц, %/°С |
0,05 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц |
См. таблицу 6 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц: - с датчиками TE, TF - с датчиками TR |
±0,5 ±1,0 |
|
Температурный коэффициент при измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, %/°С |
0,05 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,02 |
|
Температурный коэффициент при измерении частоты переменного тока, %/°С |
0,05 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % - с датчиками TE, TF - с датчиками TR |
±0,5 ±1,0 |
|
Температурный коэффициент при измерении коэффициента мощности, %/°С |
0,05 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В\А) |
от имин 1мин до имакс 1макс |
|
Пределы допускаемой основной относительной погрешности измерений, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,5 (±1,03)) ±2,0 ±2,0 |
|
Температурный коэффициент при измерении активной (реактивной, полной) электрической мощности, %/°С |
0,05 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 110 до 400 50/60 от 120 до 300 |
|
Габаритные размеры, (длинахширинахвысота), мм |
98х98х85 |
|
Масса, кг, не более |
0,35 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -10 до +70 95 |
|
Примечания 11 - фазное напряжение, В; 2) - линейное напряжение, В; 3) - с датчиками TR; Имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; Имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А | |
Таблица 6 - Метрологические и технические характеристики выносных датчиков ТЕ, TR, TF
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока в диапазоне | |
|
частот от 45 до 65 Гц | |
|
- датчики ТЕ-18 |
от 0,1 до 24,0 или от 0,5 до 75,0 |
|
- датчики ТЕ-25 |
от 0,8 до 192,0 |
|
- датчики ТЕ-35 |
от 1,26 до 300,00 |
|
- датчики ТЕ-45 |
от 3,2 до 756,0 |
|
- датчики ТЕ-55 |
от 8 до 1200 |
|
- датчики ТЕ-90 |
от 12 до 2400 |
|
- датчики TR-10 |
от 0,5 до 90,0 |
|
- датчики TR-16 |
от 0,64 до 120,00 |
|
- датчики TR-24 |
от 1,26 до 200,00 |
|
- датчики TR-36 |
от 4 до 720 |
|
- датчики TF-55 |
от 3 до 720 |
|
- датчики TF-120 |
от 10 до 2400 |
|
- датчики TF-200 |
от 12 до 4800 |
|
Габаритные размеры, мм, (длина^ширина^высота): | |
|
- датчики ТЕ-18 |
28x20x45 |
|
- датчики ТЕ-25 |
25x32,5x65 |
|
- датчики ТЕ-35 |
35x32,5x71 |
|
- датчики ТЕ-45 |
45x32,5x86 |
|
- датчики ТЕ-55 |
55x32,5x100 |
|
- датчики ТЕ-90 |
90x24,6x126 |
|
- датчики TR-10 |
25x39x71 |
|
- датчики TR-16 |
30x42x74 |
|
- датчики TR-24 |
45x44x95 |
|
- датчики TR-36 |
57x42x111 |
|
- датчики TF-55 (длина петли*диаметр петли) |
182x55 |
|
- датчики TF-120 (длина петлихдиаметр петли) |
376x120 |
|
- датчики TF-200 (длина петлихдиаметр петли) |
628x200 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - датчики ТЕ-18 |
0,024 |
|
- датчики ТЕ-25 |
0,069 |
|
- датчики ТЕ-35 |
0,089 |
|
- датчики ТЕ-45 |
0,140 |
|
- датчики ТЕ-55 |
0,187 |
|
- датчики ТЕ-90 |
0,163 |
|
- датчики TR-10 |
0,074 |
|
- датчики TR-16 |
0,117 |
|
- датчики TR-24 |
0,211 |
|
- датчики TR-36 |
0,311 |
|
- датчики ТБ-55 |
0,114 |
|
- датчики ТБ-120 |
0,142 |
|
- датчики ТБ-200 |
0,220 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
75 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +70 |
|
- относительная влажность воздуха, %, не более |
95 без конденсации |
Таблица 7 - Метрологические и технические характеристики . приборов DIRIS А60
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 28 до 404 !)/от 50 до 700 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В\А) |
от Имин 1мин до Имакс 1макс |
|
Пределы допускаемой основной относительной погрешности измерений, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,5 ±2,0 ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,02 ±0,02 ±0,02 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 110 до 400 50/60 от 120 до 300 |
|
Габаритные размеры, (длинахширинахвысота), мм |
96х96х95 |
|
Масса, кг, не более |
0,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -10 до +55 95 |
|
Примечания 1) - фазное напряжение, В; 2) - линейное напряжение, В; Имин - минимальное значение напряжения переменного тока, В; 1мин - минимальное значение силы переменного тока, А; Имакс - максимальное значение напряжения переменного тока, В; 1макс - максимальное значение силы переменного тока, А | |
Таблица 8 - Метрологические и технические характеристики приборов DIRIS Q800
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 28 до 580 1)/от 50 до 1000 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока частотой от 45 до 65 Гц, % |
±0,2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 7,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 69,0 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В^А) |
от имин^1мин до имакс^1макс |
|
Пределы допускаемой основной относительной погрешности измерений, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,5 ±1,0 ±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %: - активной электрической мощности - реактивной электрической мощности - полной электрической мощности |
±0,02 ±0,02 ±0,02 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 110 до 240 50/60 от 65 до 250 |
|
Габаритные размеры, (длинахширинахвысота), мм |
143x191x196 |
|
Масса, кг, не более |
1,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -10 до +55 95 |
|
Наименование характеристики |
Значение |
|
Примечания 1) - фазное напряжение, В; 2) - линейное напряжение, В; Имин - минимальное значение напряжения переменного тока, В; 1мин - минимальное значение силы переменного тока, А; Имакс - максимальное значение напряжения переменного тока, В; 1макс - максимальное значение силы переменного тока, А | |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
125000 |
Знак утверждения типа
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор электроизмерительный универсальный |
DIRIS |
1 шт. |
|
Датчики |
ТЕ, TR, TF* |
- |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
* - поставляются только с модификацией приборов А-40. Количество датчиков определяется заказом. | ||
Сведения о методах измерений
приведены в разделе «Общее описание» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
«Приборы электроизмерительные универсальные DIRIS. Стандарт предприятия».
Смотрите также
