Автоцистерны и автотопливозаправщики 5493Т (далее - АЦ и АТЗ) предназначены для измерений объема светлых нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94562-25 |
| Действует | по 07.02.2030 |
| Наименование | Автоцистерны и автотопливозаправщики |
| Модель | 5493Т |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 274f2fdf-ba72-6ebf-439c-fb73d577f3f1 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Арамильский завод "СтройДорМаш" (ООО "АЗ "СтройДорМаш"), Свердловская область, г. Арамиль
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94562-25: Описание типа
2025-94562-25.pdf
|
Скачать | 179.4 КБ | |
|
94562-25: Методика поверки
2025-mp94562-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Автоцистерны и автотопливозаправщики 5493Т (далее - АЦ и АТЗ) предназначены для измерений объема светлых нефтепродуктов.
Описание
АЦ и АТЗ состоят из стальной сварной калиброванной цистерны чемоданообразной формы, смонтированной на базе автомобильного шасси и являются транспортными мерами полной вместимости. Цистерна состоит из одной или нескольких герметичных секций, оборудованных заливной горловиной с указателем уровня налива из металлического уголка.
АТЗ оснащается узлом выдачи топлива, который устанавливается в ящике на раме шасси с левой, правой стороны или за цистерной и комплектуется счетчиком жидкости СЖ-ППО (рег. № 59916-15).
Для придания жесткости и гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками. На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия АЦ и АТЗ основан на заполнении их светлым нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АЦ и АТЗ изготавливаются в модификациях, отличающихся номинальной вместимостью, количеством отсеков, габаритными размерами.
Структура условного обозначения АЦ: АЦ 5493Т - ГХГ1 - [Х2 - ГХ31
Количество отсеков, шт.
Объем цистерны, м3.
Хранимый продукт: Н - светлые нефтепродукты.
Структура условного обозначения АТЗ:
АТЗ 5493Т - ГХ11 - [Х2
Количество отсеков, шт.
Объем цистерны, м3.
Заводские номера АЦ и АТЗ, состоящие из арабских цифр, наносятся ударным способом на табличку, расположенную на передней части цистерны слева по ходу движения.
Пломбирование АЦ, АТЗ осуществляется с помощью заклепки, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка, на которую давлением ударного клейма (плашки) наносится знак поверки.
Кабина транспортного средства и цистерна окрашиваются в цвета по заказу заказчика (может отличаться от цвета, приведенного на рисунке 1).

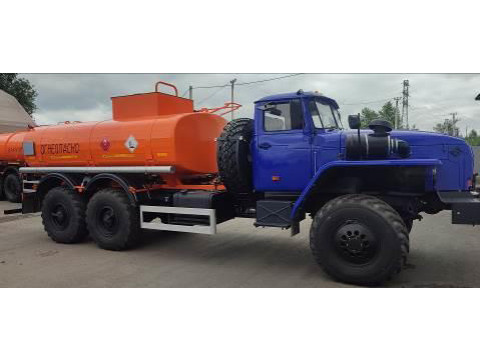

Рисунок 1 - Общий вид АЦ и АТЗ
Место пломбирования
Рисунок 2 - Схема пломбировки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид (схема) таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, м3 1) |
8, 9, 10, 11, 12 |
|
Номинальная вместимость отсеков, м3 1) |
4; 4,5; 5; 5,5; 6 |
|
Пределы допускаемой относительной погрешности, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, в зависимости от номинальной вместимости: - от 4 до 5 м3 - от 5 до 10 м3 - более 10 м3 |
±2,5 ±2,0 ±1,5 |
|
1) Фактическое значение указывается в паспорте. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество отсеков, штук |
1 или 2 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Габаритные размеры, мм, не более1): | |
|
- длина |
9900 |
|
- ширина |
2500 |
|
- высота |
3500 |
|
Масса, кг, не более1) |
10500 |
|
1) Фактическое значение указывается в паспорте. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на табличку АЦ и АТЗ черной краской и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Автоцистерна или автотопливозаправщик 5493Т |
_ |
1 |
|
Руководство по эксплуатации |
СДМ.ХХХ-Y.4320.00Z.0000.000РЭ |
1 |
|
Паспорт |
СДМ.ХХХ- Y.4320.00Z.0000.000№ |
1 |
|
Примечание - Значения X, Y, Z в зависимости от модификации. | ||
Сведения о методах измерений
приведены в пункте 1.3.2 «Устройство и работа авто топливозаправщика» руководства по эксплуатации СДМ.ХХХ-Y.4320.00Z.0000.000РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 29.10.43-003-09045961-2018 «Автоцистерны и автотопливозаправщики.
Технические условия».
Другие Цистерны
