LC-метры резонансного типа Е7-35
| Номер в ГРСИ РФ: | 94569-25 |
|---|---|
| Производитель / заявитель: | ООО "Остек-Электро", г.Москва |
LC-метры резонансного типа E7-35 (далее - LC-метры) предназначены для автоматических измерений электрической емкости и индуктивности у неполярных конденсаторов, катушек индуктивности, дросселей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94569-25 |
| Действует | по 07.02.2030 |
| Наименование | LC-метры резонансного типа |
| Модель | Е7-35 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 69880ded-2d80-74a9-f08d-ec52edd7414a |
Производитель / Заявитель
Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва.
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94569-25: Описание типа
2025-94569-25.pdf
|
Скачать | 173.2 КБ | |
|
94569-25: Методика поверки
2025-mp94569-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
LC-метры резонансного типа E7-35 (далее - LC-метры) предназначены для автоматических измерений электрической емкости и индуктивности у неполярных конденсаторов, катушек индуктивности, дросселей.
Описание
Принцип действия LC-метров основан на измерении параметров подключаемого объекта измерения резонансным методом. Реализация данного метода заключается в настройке в резонанс колебательного контура, включающего образцовый и измеряемый элементы (электрической емкости или индуктивности), и определении его резонансной частоты с последующим выражением электрической емкости и индуктивности.
Конструктивно LC-метры выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены: кнопка включения, функциональные кнопки управления, сенсорный экран и измерительные разъемы.
Заводской номер LC-метров наносится на маркировочную табличку, расположенную на задней панели корпуса, типографским методом в виде цифрового кода.
Общий вид LC-метров с указанием места ограничения доступа к местам настройки, мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1, 2. Способ ограничения доступа к местам настройки - нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий верхнюю крышку LC-метров. Нанесение знака поверки на LC-метры не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения пломбировочной наклейки
Рисунок 1 - Общий вид LC-метров с указанием места ограничения доступа к местам настройки и места нанесения знака утверждения типа (вид спереди)

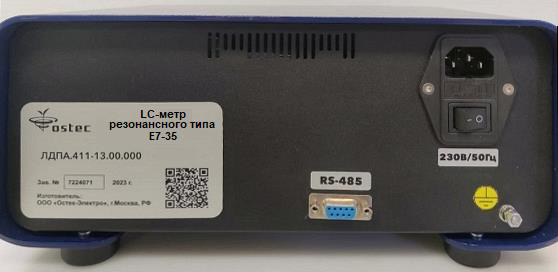

Место нанесения
заводского номера
Рисунок 2 - Общий вид LC-метров с указанием места нанесения заводского номера (вид сзади)
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование LC-метров и управление интерфейсом. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики LC-метров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция LC-метров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО LC-метров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
2.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (2); - номер версии метрологически незначимой части ПО (х), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики при измерении электрической емкости
|
Диапазон измерений электрической емкости |
Поддиапазон измерений электрической емкости |
Разрешение |
Рабочая частота |
Пределы допускаемой относительной погрешности измерений электрической емкости, % |
|
от 1 пФ до 100 нФ |
от 1 до 10 пФ включ. |
0,001 пФ |
100 кГц |
±1,5 |
|
св. 10 до 100 пФ включ. |
0,001 пФ |
100 кГц |
±1,0 | |
|
св. 100 пФ до 100 нФ включ. |
0,001 пФ (в поддиапазоне св. 100 до 1000 пФ не включ.) 0,001 нФ (в поддиапазоне от 1 до 100 нФ включ.) |
100 кГц (в поддиапазоне св. 100 до 120 пФ включ.) 10 кГц (в поддиапазоне св. 120 пФ до 100 нФ) |
±0,3 |
Таблица 3 - Метрологические характеристики при измерении индуктивности
|
Диапазон измерений индуктивности |
Поддиапазон измерений индуктивности |
Разрешение |
Рабочая частота |
Пределы допускаемой относительной погрешности измерений индуктивности, % |
|
от 1 мкГн до 100 мГн |
от 1 до 3 мкГн включ. |
0,001 мкГн |
300 кГц (при 1 мкГн) 100 кГц (св. 1 до 3 мкГн включ.) |
±1,5 |
|
св. 3 до 10 мкГн включ. |
0,001 мкГн |
100 кГц |
±1,0 | |
|
св. 10 мкГн до 100 мГн включ. |
0,001 мкГн (в поддиапазоне св. 10 мкГн до 1 мГн не включ.) 0,001 мГн (в поддиапазоне от 1 до 100 мГн включ.) |
100 кГц (в поддиапазоне св. 10 мкГн до 3 мГн включ.) 3 кГц (в поддиапазоне св. 3 до 100 мГн включ.) |
±0,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - номинальное значение частоты переменного тока, Гц |
230±23 50 |
|
Потребляемая мощность, ВА, не более |
50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
135х285х185 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа |
от +15 до +35 от 45 до 75 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную на задней панели LC-метра, типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
LC-метр резонансного типа |
Е7-35 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
ЛДПА.411-13.00.000РЭ |
1 экз. |
|
Формуляр |
ЛДПА.411-13.00.000Ф0 |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа» документа ЛДПА.411-13.00.000РЭ «LC-метры резонансного типа E7-35. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений индуктивности»;
ЛДПА.411-13.00.000ТУ «LC-метры резонансного типа E7-35. Технические условия».
