Мерник металлический технический 1 класса точности МТ-1-250
| Номер в ГРСИ РФ: | 94584-25 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | Ленинградский комбинат химико-пищевой ароматики (ЛКХПА), г. Ленинград |
Мерник металлический технический 1 класса точности МТ-1-250 (далее - мерник) предназначен для измерений объема жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94584-25 | ||||||
| Наименование | Мерник металлический технический 1 класса точности | ||||||
| Модель | МТ-1-250 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 498c8804-0638-09ca-0277-4935f89654dd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Ленинградский комбинат химико-пищевой ароматики (ЛКХПА), г. Ленинград (изготовлен в 1979 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
94584-25: Описание типа
2025-94584-25.pdf
|
Скачать | 157.5 КБ | |
|
94584-25: Методика поверки
2025-mp94584-25.pdf
|
Скачать | 69 КБ |
Описание типа
Назначение
Мерник металлический технический 1 класса точности МТ-1-250 (далее - мерник) предназначен для измерений объема жидкости.
Описание
Принцип действия мерника основан на измерении объёма жидкости методом слива или налива.
Мерник состоит из металлического сварного сосуда цилиндрической формы с конусным днищем. В вертикальной плоскости мерника расположены смотровые окна и шкальные пластины с отметками, соответствующими определенной вместимости. В верхней части мерника установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей значению номинальной вместимости. Мерник оборудован крышкой, в которой имеется устройство для сообщения внутренней полости мерника с атмосферой и предохранения от выброса жидкости при наливе. В нижней точке днищ мерника имеется патрубок с краном для слива жидкости. Мерник установлен на опорах по отвесу в вертикальном положении. На мернике расположены три крана для отбора проб и патрубок для установки термометра.
К мернику данного типа относится мерник металлический технический 1 класса точности МТ-1-250 с зав. № 5062.
Заводской номер нанесен на маркировочную табличку методом фотопечати в виде цифрового кода.

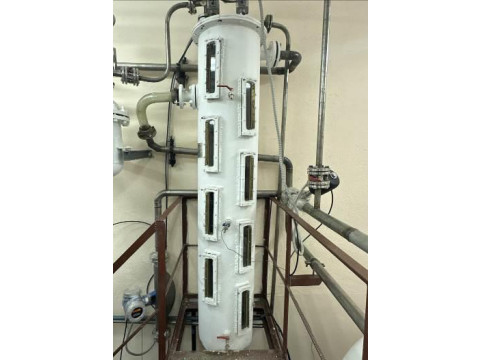

Общий вид мерника с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбы со знаком поверки.
Пломбы с нанесением знака поверки
Место нанесения заводского номера
Рисунок 1 - Общий вид мерника металлического технического 1 класса точности МТ-1-250 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
250 |
|
Цена деления шкалы, дм3 |
1 |
|
Класс по ГОСТ 8.633-2013 |
1 |
|
Пределы допускаемой относительной погрешности на всех отметках шкалы в пределах от 50 до 250 дм3 при температуре +20 °С, % от номинального значения полной вместимости |
±0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхвысота), мм, не более |
420x2300 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +35 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1 класса точности |
МТ-1-250 |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе «Методы измерений» документа «Мерник металлический технический 1 класса точности МТ-1-250. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
