Мерник металлический технический 1 класса точности МТ-1-2500
| Номер в ГРСИ РФ: | 94585-25 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | Смелянский машиностроительный завод, Украина, г.Смела |
Мерник металлический технический 1 класса точности МТ-1-2500 (далее - мерник) предназначен для измерений объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94585-25 |
| Наименование | Мерник металлический технический 1 класса точности |
| Модель | МТ-1-2500 |
Производитель / Заявитель
"Смелянский машиностроительный завод", Украина
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94585-25: Описание типа | Скачать | 154.4 КБ | |
| 94585-25: Методика поверки | Скачать | 69 КБ |
Описание типа
Назначение
Мерник металлический технический 1 класса точности МТ-1-2500 (далее - мерник) предназначен для измерений объема жидкости.
Описание
Принцип действия мерника основан на измерении объёма жидкости методом слива или налива.
Конструктивно, мерник выполнен в виде наклонного цилиндра с эллиптическим днищем и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
К мернику данного типа относится мерник металлический технический 1 класса точности М-1-2500 с зав. № 583.
Заводской номер нанесен на маркировочную табличку методом фотопечати в виде цифрового кода.

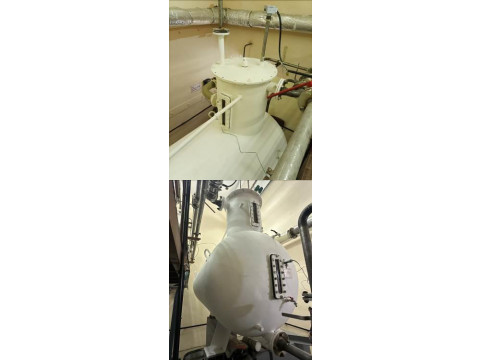

Общий вид мерника с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбы со знаком поверки.
Пломбы с нанесением знака поверки
Место нанесения
заводского номера
Рисунок 1 - Общий вид мерника металлического технического 1 класса точности М-1-2500 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
2500 |
|
Класс по ГОСТ 8.633-2013 |
1 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С, % от номинального значения полной вместимости |
±0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхдлина^высота), мм, не более |
1100x2720x1880 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +35 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1 класса точности |
М-1-2500 |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе «Методы измерений» документа «Мерник металлический технический 1 класса точности М-1-2500. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
