Резервуар стальной вертикальный цилиндрический РВС-3000
| Номер в ГРСИ РФ: | 94600-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Уфимский завод металлических конструкций. ОАО "АК Востокнефтезаводмонтаж" (УЗМК ОАО "АК ВНЗМ"), г.Уфа |
Резервуар стальной вертикальный цилиндрический РВС-3000, (далее - резервуар), предназначен для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94600-25 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический | ||||||
| Модель | РВС-3000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e1dbe89b-12a0-bb41-e5d9-e0c366e6d8ab | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ"), г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
94600-25: Описание типа
2025-94600-25.pdf
|
Скачать | 98 КБ | |
|
94600-25: Методика поверки
2025-mp94600-25.pdf
|
Скачать | 68.2 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВС-3000, (далее - резервуар), предназначен для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.
Резервуар представляет собой металлический сосуд, состоящий из цилиндрической стенки, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлены из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-3000, зав. № 1, расположен на территории котельного цеха № 10 «БашРТС-Стерлитамак» филиала ООО «БашРТС»: Башкортостан, г. Салават, ул. Индустриальная, 25».
Пломбирование резервуара стального вертикального цилиндрического РВС-3000 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового значения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и на паспорт типографским способом.

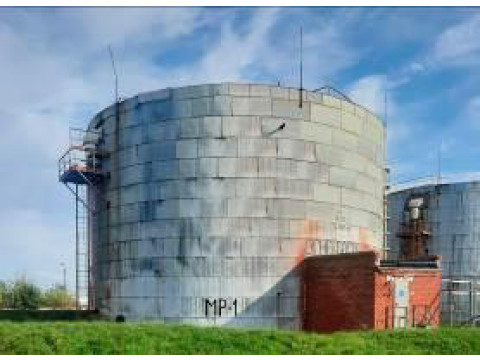

Общий вид резервуара представлен на рисунке 1.
место нанесения заводского номера
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000 и места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм - диаметр - высота |
18980 11920 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-3000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 3 «Порядок работы» паспорта на резервуар.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
