Измерители уровня трехфункциональные ПРАМЕР-РТ
| Номер в ГРСИ РФ: | 94612-25 |
|---|---|
| Производитель / заявитель: | ООО "Метрология и автоматизация", г.Самара |
Измерители уровня трехфункциональные ПРАМЕР-РТ (далее - уровнемеры) предназначены для измерений уровня жидкости, уровня границы раздела жидкостей и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94612-25 |
| Наименование | Измерители уровня трехфункциональные |
| Модель | ПРАМЕР-РТ |
| Срок свидетельства (Или заводской номер) | 10.02.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация"), г. Самара
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94612-25: Описание типа | Скачать | 202.6 КБ | |
| 94612-25: Методика поверки | Скачать | 1.3 MБ |
Описание типа
Назначение
Измерители уровня трехфункциональные ПРАМЕР-РТ (далее - уровнемеры) предназначены для измерений уровня жидкости, уровня границы раздела жидкостей и температуры.
Описание
Уровнемеры состоят из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, покрытая фторполимером (пластиком), блока электроники с элементами питания, который смонтирован в центре катушки, и зонда, подвешенного на конце измерительной ленты. На лицевой поверхности блока электроники расположены: ЖК-дисплей, светодиоды, звуковой излучатель и органы управления: выключатель питания, переключатель режимов работы уровнемера. Внутри измерительной ленты расположены изолированные проводники для питания и передачи сигналов между датчиками, расположенными внутри зонда, и блоком электроники.
Наружная поверхность ленты обладает достаточной проводимостью, что предотвращает накопление электростатического заряда. Конструкция уровнемеров обеспечивает возможность заземления.
Измерительная лента наматывается на катушку с помощью рукоятки на лицевой поверхности катушки. С противоположной стороны находится винт стопорного тормоза, исключающий самопроизвольное разматывание катушки в процессе считывания показаний прибора. В верхней части пенала зонда опционально устанавливается механизм торможения и очистки ленты, который выключается при опускании зонда и включается при подъеме. Этот механизм обеспечивает очистку поверхности ленты и торможение ленты при её самопроизвольном разматывании.
Принцип действия уровнемеров при измерении уровня жидкости и границы раздела жидкостей основан на автоматической генерации звуковой волны в ультразвуковом диапазоне при погружении в измеряемую жидкость, и на дискретном контроле электропроводности измеряемой жидкости. При соприкосновении зонда с измеряемой жидкостью блоком электроники выдаются световой и звуковой сигналы. Вид сигналов (прерывистый/непрерывный) зависит от электропроводности измеряемой жидкости.
Принцип действия уровнемеров при измерении температуры основан на зависимости силы тока, протекающего через датчик, от температуры. Измеренное значение температуры отображается на ЖК-дисплее уровнемера.
Уровнемеры изготавливаются в двух модификациях, которые отличаются длиной измерительной ленты.
Структура условного обозначения уровнемеров: прамер-рт- ХХ
Модификация: 15м - длина измерительной ленты 15 м; 35м - длина измерительной ленты 35 м.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров не предусмотрено.
Нанесение знака поверки на уровнемеры не предусмотрено.

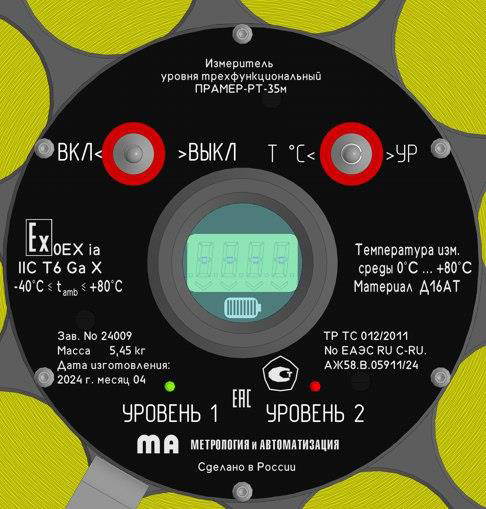

Место нанесения заводского номера
Место нанесения знака утверждения типа

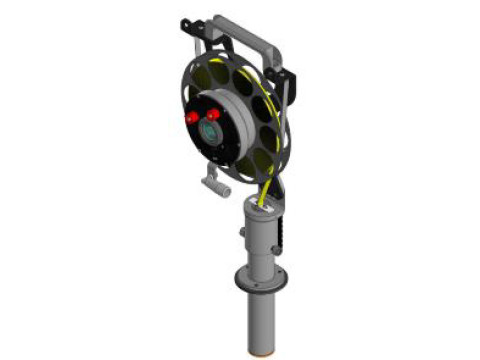

рисунок 1 - Общий вид уровнемеров и маркировочной таблички
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет функции обработки информации от датчиков зонда, отображения на дисплее измеренных значений температуры, формирования звуковых сигналов. ПО загружается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
и.ОХХ* |
|
Цифровой идентификатор ПО |
_ |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкости и уровня границы раздела жидкостей, м: - ПРАМЕР-РТ-15м - ПРАМЕР-РТ-35м |
от 0,01 до 15 от 0,01 до 35 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости, уровня границы раздела жидкостей, мм: - при L < 20 - при L > 20 |
±3 ±[0,30+0,15-(L-1)] |
|
Диапазон измерений температуры жидкости, °С |
от 0 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
|
Примечание - Введено следующее обозначение: L - число полных и неполных метров измеряемого уровня жидкости, уровня границы раздела жидкостей по показаниям уровнемера. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +80 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
240 |
|
- ширина |
118 |
|
- высота |
630 |
|
Длина измерительной ленты, м: | |
|
- ПРАМЕР-РТ-15м |
15 |
|
- ПРАМЕР-РТ-35м |
35 |
|
Масса, кг, не более |
5,45 |
|
Маркировка взрывозащиты |
0Ех ia IIC Тб Ga X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015: | |
|
- зонд |
IP68 |
|
- блок электроники |
IP54 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
7500 |
Знак утверждения типа
наносится на маркировочную табличку методом гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измеритель уровня трехфункциональный |
ПРАМЕР-РТ |
1 |
|
Руководство по эксплуатации |
МАГУ.407966.001 РЭ |
1 |
|
Паспорт |
МАГУ.407966.001 ПС |
1 |
|
Кейс |
_ |
1 |
Сведения о методах измерений
приведены в приложении А «Методика измерений» руководства по эксплуатации МАГУ.407966.001 РЭ.
Нормативные, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
МАГУ.407966.001 ТУ «Измерители уровня трехфункциональные ПРАМЕР-РТ.
Технические условия».
