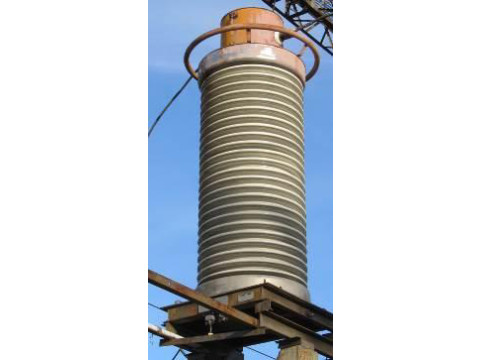

Трансформаторы тока ТФЗМ
| Номер в ГРСИ РФ: | 94620-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94620-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТФЗМ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5ddac492-52d6-0951-a322-8a6bee5553d1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), г. Запорожье (изготовлены в 1988 - 1990 гг.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94620-25: Описание типа
2025-94620-25.pdf
|
Скачать | 141.4 КБ | |
|
94620-25: Методика поверки
2025-mp94620-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М - маслонаполненный, 110; 220 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 110Б-1У1 с заводскими номерами: 45800 АЭС, 45785 АЭС, 45760 АЭС и трансформаторы тока модификации ТФЗМ 220 Б-III У1 с заводскими номерами: 2640, 2641, 2652, 12874, 12860, 13095, 12872, 12659, 12805, 12803, 12881, 12800, 12855, 12823, 12861, 12737, 13099, 12880, 12801, 13096, 12876, 2030, 1961, 1958, 1964, 1962, 1967, 12655, 12802, 12875. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.
Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
Место для пломбировки
Место нанесения заводского номера

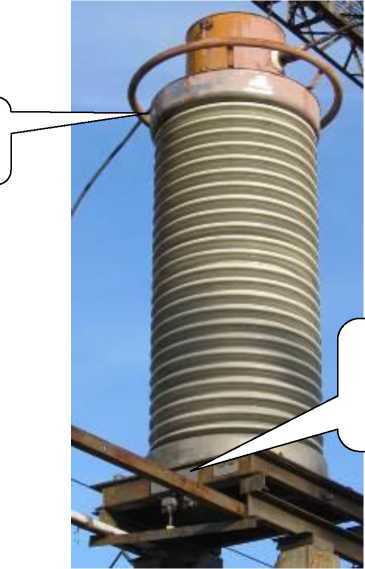

Рисунок 1 - Общий вид ТФЗМ 220 Б-III У1 с указанием места пломбировки, места нанесения заводского номера
Место для пломбировки
Место нанесения заводского номера

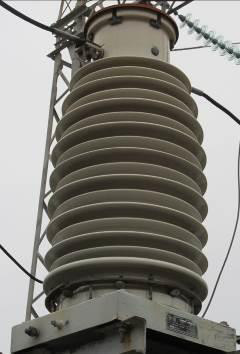

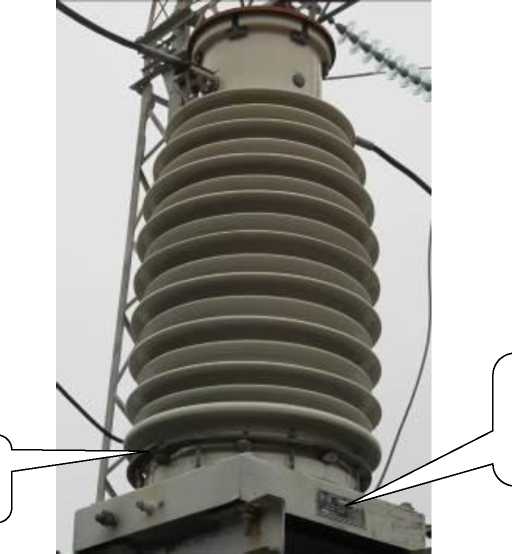

Рисунок 2 - Общий вид ТФЗМ 110Б-1У1 с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 и 2.
|
Таблица 1 - Метрологические ха |
рактеристики | ||
|
Наименование характеристики |
Значение для зав. номеров: | ||
|
45800 АЭС, 45785 АЭС, 45760 АЭС |
12874,12860, 13095, 12872, 12659, 12805, 12803, 12881, 12800, 12855, 12823,12861, 12737, 13099, 12880, 12801, 13096, 12876, 2030, 1961, 1958,1964, 1962, 1967, 12655, 12802, 12875 |
2640, 2641, 2652 | |
|
Номинальное напряжение, кВ |
110 |
220 |
220 |
|
Номинальная сила первичного тока, А |
300;600 |
300;600;1200 |
300;600; 1200 |
|
Номинальная сила вторичного тока, А |
5 |
1 |
5 |
|
Класс точности вторичной обмотки (измерение) по ГОСТ 7746 |
0,5 |
0,5 |
0,5 |
|
Класс точности вторичных обмоток (защита) |
10Р |
10Р |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), ВА |
30 |
30 |
30 |
|
Номинальная вторичная нагрузка вторичных обмоток (защита), ВА |
30 |
30; 50 |
30; 50 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С |
У1 от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
