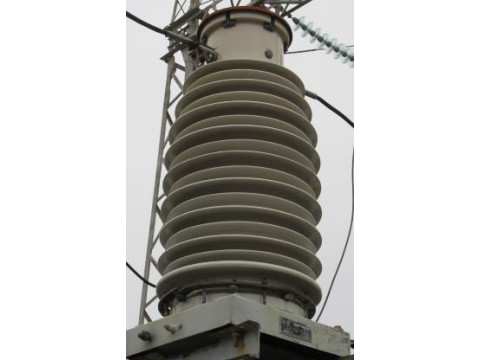

Трансформаторы тока ТФЗМ 110Б-IУ1
| Номер в ГРСИ РФ: | 94621-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ 110Б-1У1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94621-25 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | ТФЗМ 110Б-IУ1 | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b83e2d3a-c1b5-21a5-a453-2436efbe2262 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Открытое акционерное общество "Запорожский завод высоковольтный аппаратуры" (ОАО "ЗЗВА"), г. Запорожье (изготовлены в 1992-1994 гг.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94621-25: Описание типа
2025-94621-25.pdf
|
Скачать | 114.6 КБ | |
|
94621-25: Методика поверки
2025-mp94621-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 110Б-1У1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М - маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б-1У1 с заводскими номерами: 51059, 51076, 53259, 58512, 58513, 58515, 58516, 58517, 58518. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

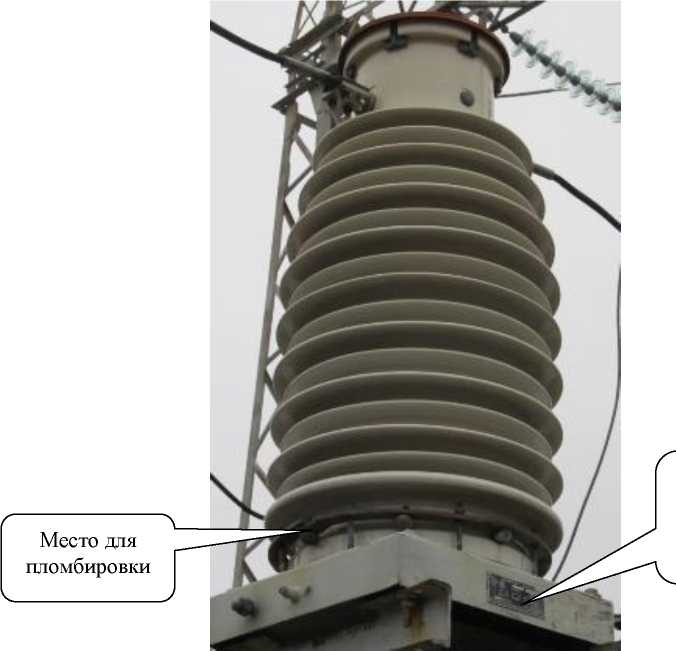

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
53259 |
51059, 51076 |
58512, 58513, 58515, 58516,58517, 58518 | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальная сила первичного тока, А |
400 |
200; 400 |
400;800 |
|
Номинальная сила вторичного тока, А |
5 |
5 |
5 |
|
Класс точности вторичной обмотки (измерение) |
0,5 |
0,5 |
0,5 |
|
Класс точности вторичной обмотки (защита) |
10Р |
10Р |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), В •А |
30 |
30 |
30 |
|
Номинальная вторичная нагрузка вторичной обмотки (защита), В •А |
30 |
30 |
30 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С |
У1 от - 45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 11ОБ-1У1 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
