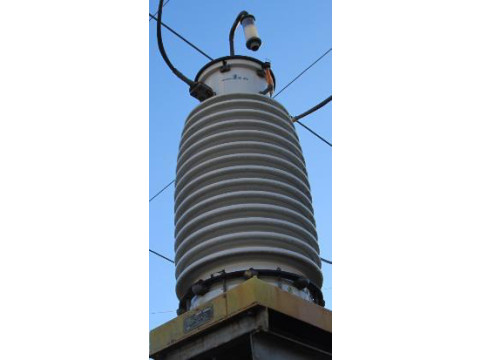

Трансформаторы тока ТФНД-110М
| Номер в ГРСИ РФ: | 94622-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
Трансформаторы тока ТФНД-110М (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94622-25 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТФНД-110М | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5f65e194-7123-087b-b8f8-0f2a83a5207f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), г. Запорожье (изготовлены в 1978 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94622-25: Описание типа
2025-94622-25.pdf
|
Скачать | 109.4 КБ | |
|
94622-25: Методика поверки
2025-mp94622-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФНД-110М (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФНД-110М с заводскими номерами: 9873, 9939, 9964. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.
Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

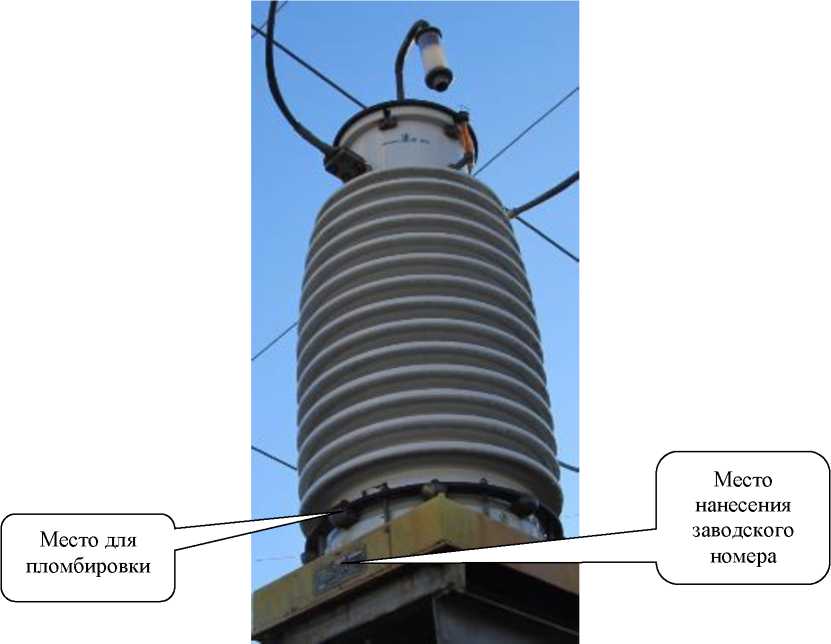

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальная сила первичного тока, А |
75;150 |
|
Номинальная сила вторичного тока, А |
5 |
|
Класс точности вторичной обмотки (измерение) по ГОСТ 7746 |
0,5 |
|
Класс точности вторичных обмоток (защита) |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), ВА |
30 |
|
Номинальная вторичная нагрузка вторичных обмоток (защита), ВА |
30 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С |
от - 45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФНД-110М |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
