Приборы многоточечного мониторинга электроэнергии КСМ
| Номер в ГРСИ РФ: | 94630-25 |
|---|---|
| Производитель / заявитель: | ООО "Комплект-Сервис", г.Москва |
Приборы многоточечного мониторинга электроэнергии КСМ (далее по тексту - приборы) предназначены для измерений электрических параметров в сетях переменного и постоянного тока (в зависимости от модификации) с отображением результатов измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам связи, телесигнализации и телеуправления.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94630-25 | |||||||||||||||
| Действует | по 13.02.2030 | |||||||||||||||
| Наименование | Приборы многоточечного мониторинга электроэнергии | |||||||||||||||
| Модель | КСМ | |||||||||||||||
| Модификации |
мод. КСМ-М1 исп. КСМ-М1-1 мод. КСМ-М1 исп. КСМ-М1-2 мод. КСМ-М2 исп. КСМ-М2-1 мод. КСМ-М3 исп. КСМ-М3-1 |
|||||||||||||||
| Приказы |
№1970 от
15.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2532efb8-6ef0-1781-09f5-6f658ca0a28e | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «К-С», РОССИЯ, 125438, г. Москва, 2-ой Лихачевский переулок, д. 1, стр. 11
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-081-24 Государственная система обеспечения единства измерений. Приборы многоточечного мониторинга электроэнергии КСМ. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 35 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94630-25: Описание типа
2025-94630-25.pdf
|
Скачать | 382.4 КБ | |
|
94630-25: Методика поверки
2025-mp94630-25.pdf
Файл устарел
|
Скачать | 3.9 MБ | |
|
94630-25: Описание типа
2025-94630-25-1.pdf
|
Скачать | 411.9 КБ | |
|
94630-25: Методика поверки
МП-НИЦЭ-081-24
2025-mp94630-25-1.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Приборы многоточечного мониторинга электроэнергии КСМ (далее по тексту - приборы) предназначены для измерений электрических параметров в сетях переменного и постоянного тока (в зависимости от модификации) с отображением результатов измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам связи, телесигнализации и телеуправления.
Описание
Принцип действия приборов основан на измерениях мгновенных значений напряжения и силы тока, преобразовании результатов измерений в цифровую форму при помощи аналого-цифрового преобразователя (АЦП), дальнейшей их обработке микропроцессором и отображении результатов измерений на дисплее прибора или внешнего персонального компьютера (ПК). Результаты измерений могут быть переданы на внешний ПК через интерфейсы связи RS-485, Ethernet, USB. Управление процессом измерений осуществляется при помощи микропроцессора.
Приборы выпускаются в трех модификациях: КСМ-М1, КСМ-М2, КСМ-М3 и в ряде исполнений, отличающихся между собой функциональными характеристиками, конструктивным исполнением.
Приборы состоят из отдельных модулей измерительных и датчиков тока, соединяющихся между собой с помощью шины передачи данных. Модификация КСМ-М3 функционирует совместно с модулем связи C14. Благодаря возможности распределения в пространстве составных частей, различным форматам модулей и датчиков, а также их малогабаритности, приборы могут быть интегрированы в ограниченные пространства электроустановок. Обозначение клемм может быть, как на лицевой, так и на верхней/нижней части прибора.
Настройка и просмотр результатов измерений осуществляется с помощью внешнего ПК через интерфейс связи RS-485. У модулей измерительных, снабженных дисплеем, имеется дополнительная возможность настройки приборов и просмотра результатов измерений с помощью кнопок управления на лицевой панели через систему меню.
Основные функциональные характеристики приборов представлены в таблице 1. Структура условного обозначения модификаций и исполнений приборов представлена на рисунках 1 - 3.
Общий вид приборов (модулей измерительных, модуля связи, датчиков тока) представлен на рисунках 4 - 13.
Знак поверки наносится на боковую панель модулей измерительных в виде самоклеящейся этикетки.
Место нанесения заводских номеров - на боковой панели корпуса модуля измерительного; способ нанесения - типографская печать на наклейке; формат - буквенноцифровой код, состоящий из букв латинского алфавита и арабских цифр.
Обозначение места нанесения знака поверки и заводских номеров представлено на рисунке 14.
Для предотвращения несанкционированного доступа к внутренним частям приборов наносится защитная наклейка на место соединения частей корпуса. Схема пломбировки представлена на рисунке 15.
Модификация КСМ-М1 может быть дополнительно оснащена защитными крышками для пломбировки с целью предотвращения несанкционированного доступа.
Таблица 1 - Функциональные характеристики модификаций (исполнений) приборов
|
Наименование характеристики |
Модификация (исполнение) | |||
|
КСМ-М1-1 |
КСМ-М1-2 |
КСМ-М2 |
КСМ-М3 | |
|
Измерение напряжения переменного тока |
■ |
■ |
□ |
■ |
|
Измерение напряжения постоянного тока |
□ |
□ |
■ |
□ |
|
Измерение силы переменного тока |
■ |
■ |
□ |
■ |
|
Измерение силы постоянного тока |
□ |
□ |
■ |
□ |
|
Измерение частоты |
■ |
■ |
□ |
■ |
|
Измерение электрической мощности |
■ |
■ |
■ |
■ |
|
Измерение коэффициента мощности |
■ |
■ |
□ |
■ |
|
Измерение электрической энергии |
■ |
■ |
■ |
■ |
|
Измерение коэффициента n-ой гармонической составляющей, n от 2 до 31, напряжения (Ku(n)), тока (Ki(n)) |
■ |
■ |
□ |
■ |
|
Измерение коэффициента искажения синусоидальности напряжения (Ku), тока (Ki) |
■ |
■ |
□ |
■ |
|
Измерение температуры 1) |
■ |
■ |
■ |
■ |
|
Измерение тока утечки 1) |
■ |
■ |
■ |
■ |
|
Дискретные входы 1) |
■ |
■ |
■ |
■ |
|
Релейные выходы 1) |
■ |
■ |
■ |
■ |
|
Подключение с помощью датчиков тока BCT, SCT, FST (3 датчика) |
□ |
■ |
□ |
■ |
|
Подключение с помощью датчиков тока BCT, SCT, FST (до 12 датчиков) |
□ |
■ |
□ |
□ |
|
Прямое подключение токовых входов |
■ |
□ |
□ |
□ |
|
Подключение с использованием внешнего шунта с номинальным напряжением 75 мВ |
□ |
□ |
■ |
□ |
|
Импульсный выход 1) |
■ |
■ |
■ |
■ |
|
Интерфейс связи RS-485, Ethernet, USB 1) |
■ |
■ |
■ |
■ |
|
Жидкокристаллический индикатор |
■ |
■ |
■ |
□ |
|
Крепление на DIN-рейку |
■ |
■ |
■ |
■ |
|
Примечания: «■» - характеристика, функция имеется. «□» - характеристика, функция отсутствует. 1) - опция | ||||
КСМ-М1-П-П-1-П-П
| Номинальное напряжение или коэффициент трансформации
Номинальный ток или коэффициент трансформации
Код типа датчика тока 1): 0 - нет, 1 - ВСТ, 2 - SCT, 3 - FCT
Код исполнения: 1, 2
Рисунок 1 - Структура условного обозначения модификации КСМ-М1
1) 0 - для кода исполнения 1.
1, 2, 3 - для кода исполнения 2
КСМ-М2-П-П-1-П-П
| Номинальное напряжение или коэффициент трансформации
Номинальный ток
Код типа датчика тока: 0 - нет
Код исполнения: 1
Рисунок 2 - Структура условного обозначения модификации КСМ-М2
КСМ-М3-П-П-1-П-П
| Номинальное напряжение или коэффициент трансформации
Номинальный ток или коэффициент трансформации
Код типа датчика тока : 1 - ВСТ, 2 - SCT, 3 - FCT
Код исполнения: 1
Рисунок 3 - Структура условного обозначения модификации КСМ-М3

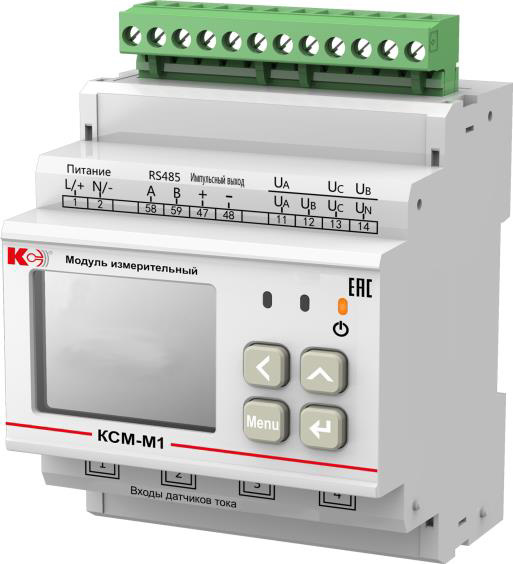

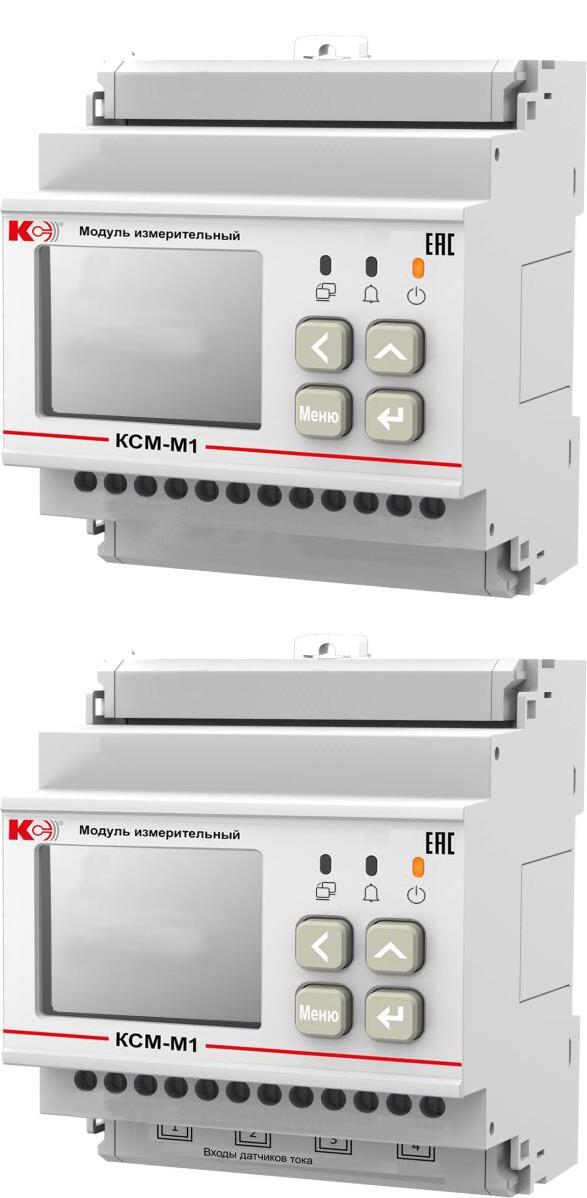

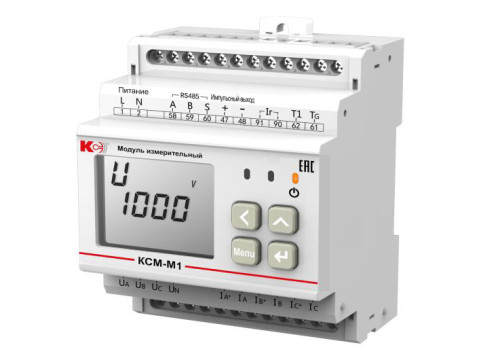

Рисунок 4 - Общий вид модуля измерительного исполнения КСМ-М1-1
Рисунок 5 - Общий вид модуля измерительного исполнения КСМ-М1-2

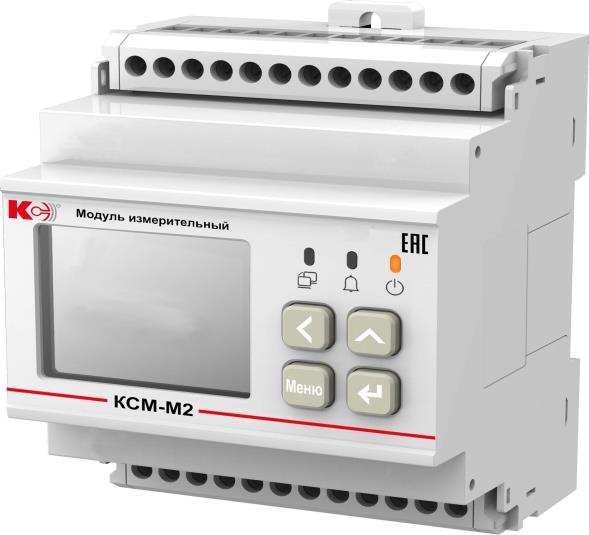

Рисунок 6 - Общий вид модуля измерительного исполнения КСМ-М2-1

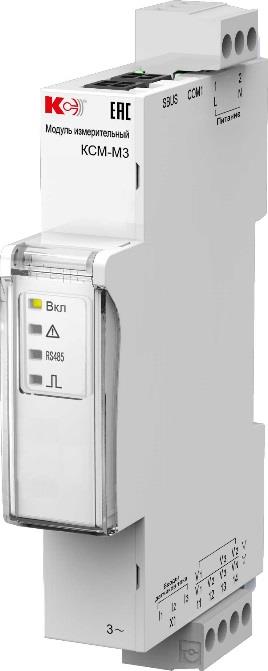

Рисунок 7 - Общий вид модуля измерительного исполнения КСМ-М3-1

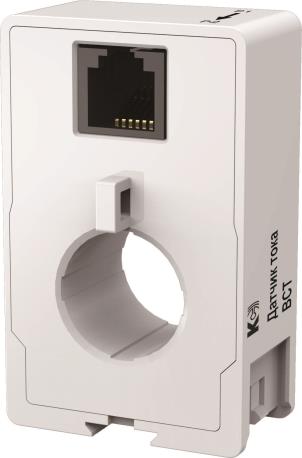

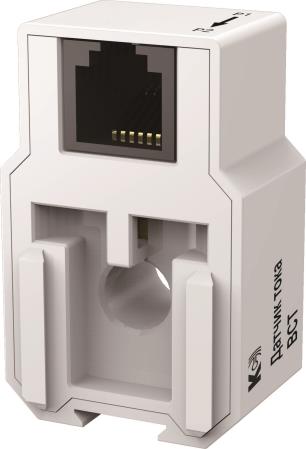

Рисунок 9 - Общий вид датчиков тока BCT5, BCT50

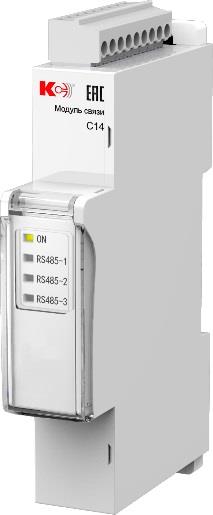

Рисунок 8 - Общий вид модулей связи С14
Рисунок 10 - Общий вид датчиков тока
BCT100

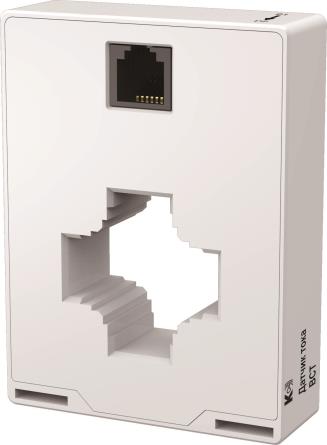

Рисунок 11 - Общий вид датчиков тока
BCT200, BCT400, BCT600

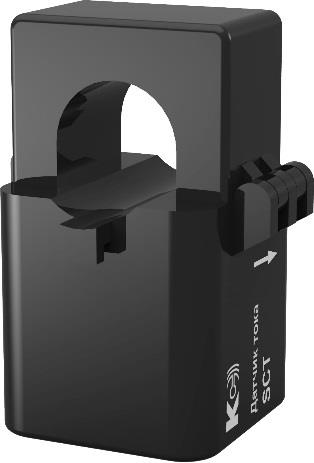

Рисунок 12 - Общий вид датчиков тока SCT5, SCT50, SCT100, SCT200, SCT400, SCT600

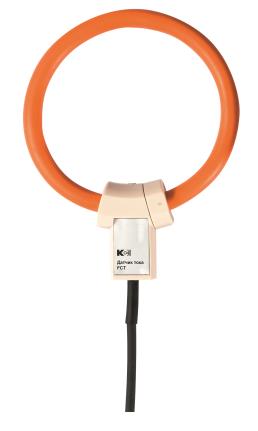

Рисунок 13 - Общий вид датчиков тока FCT600, FCT1000, FCT2000, FCT3000

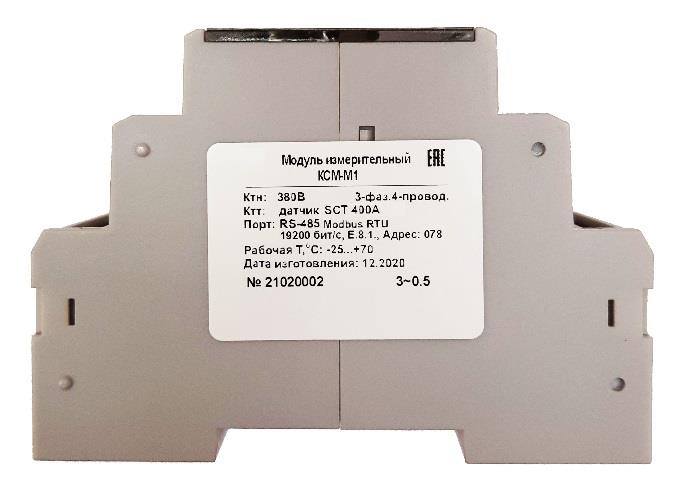

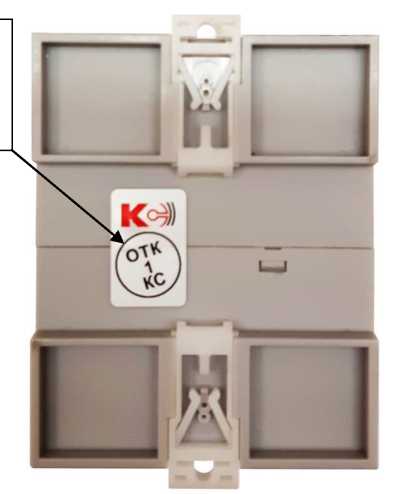

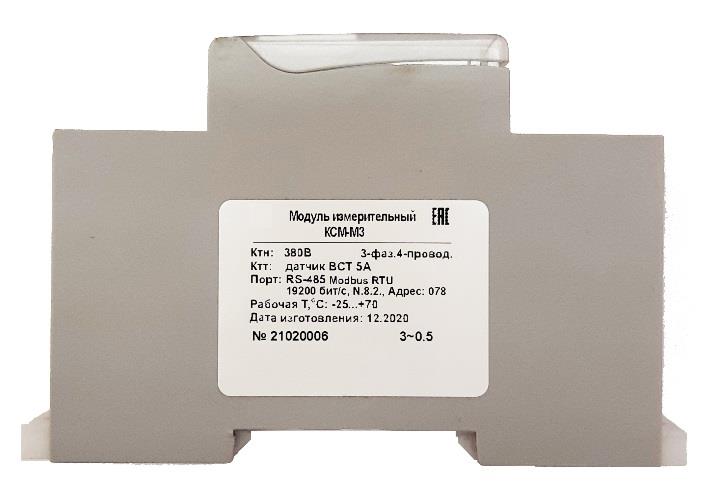

Рисунок 14 - Обозначение мест нанесения заводских номеров и знака поверки
Место пломбировки

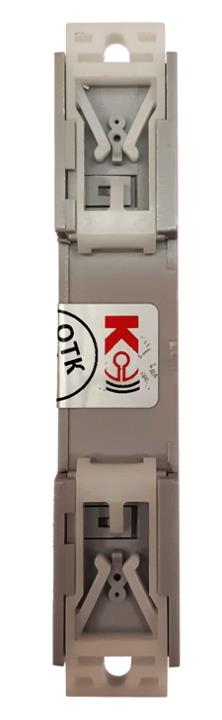

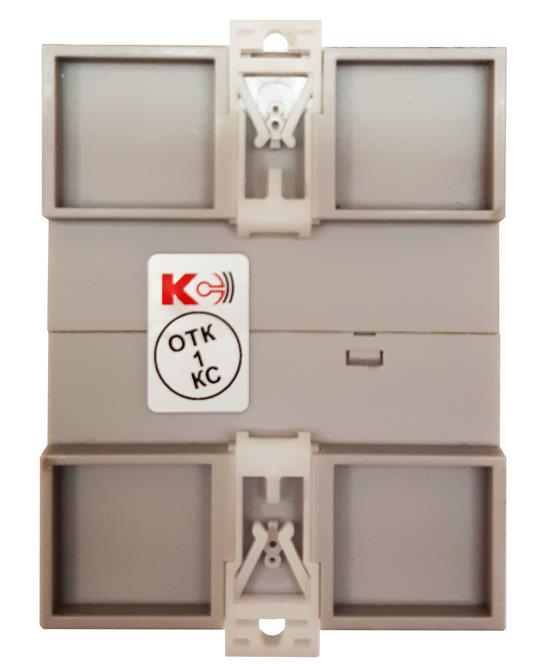

Рисунок 15 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО), которое реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций (исполнений) | |||
|
КСМ-М1-1 |
КСМ-М1-2 |
КСМ-М2 |
КСМ-М3 | |
|
Идентификационное наименование ПО |
_ |
_ |
_ |
_ |
|
Номер версии (идентификационный номер ПО) |
20XX |
21XX |
11XX |
20XX |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
Примечание - ХХ - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9
Метрологические характеристики
Таблица 3 - Номинальные значения измеряемых входных сигналов для приборов КСМ-М1 и КСМ-М3
|
Наименование характеристики |
Значение |
|
Номинальное напряжение переменного тока (ин), В: - фазное (Инф) - линейное (междуфазное) (Ura) |
100/\3; 380/\3 100;380 |
|
Номинальная сила переменного тока (IH), А: - для прямого включения - для включения через датчики тока BCT, SCT - для включения через датчики тока FCT |
5 5; 50; 100; 200; 400;600 600; 1000; 2000; 3000 |
|
Частота переменного тока (fH), Гц |
50 |
|
Коэффициент мощности (cos фн) |
1 |
|
Активная (реактивная, полная) мощность по фазе, Вт (вар, В'А) |
иНф-1н |
|
Суммарная активная (реактивная, полная) мощность, Вт (вар, В'А) |
^з-иНл-1н-(з-инф-1н) |
Таблица 4 - Номинальные значения измеряемых входных сигналов для приборов КСМ-М2
|
Наименование характеристики |
Значение |
|
Номинальное напряжение постоянного тока (Ин), В |
1000 |
|
Номинальное напряжение постоянного тока по цепи тока при использовании внешнего взаимозаменяемого шунта с номинальными значениями силы постоянного тока (1н) в диапазоне от 1 до 15000 А 1), мВ |
75 |
|
Номинальная мощность постоянного тока (Рн), Вт |
Un’In |
|
Примечание - 1) номинальная сила постоянного тока шунта устанавливается в меню прибора | |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной погрешности 1) |
|
Среднеквадратичное значение напряжения, В |
от 0,2^Ин до 1,2-Un |
Y = ±0,5 % |
|
Напряжение постоянного тока, В 2) |
от ±0,015-^ до ±1,0-Un |
Y = ±0,5 % |
|
Среднеквадратичное значение силы тока, А: - для прямого включения - для датчиков тока BCT - для датчиков тока SCT; FCT |
от 0,02Тн до 1,2Тн |
Y = ±0,5 % Y = ±0,5 % Y = ±1,0 % |
|
Сила постоянного тока, А 2) |
от ±0,01Тн до ±1,0 1н |
Y = ±0,5 % |
|
Частота (f), Гц |
от 45 до 55 |
А = ±0,01 |
Продолжение таблицы 5
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной погрешности 1) |
|
Активная фазная мощность, Вт |
от 0,8-ин до 1,2-ин от 0,02-1н до 1,2<1н cos ф=1 |
Y = ±0,5 % Y = ±1,О %3) |
|
Суммарная активная мощность, Вт | ||
|
Реактивная фазная мощность, вар |
от 0,8-ин до 1,2-ин от 0,02<1н до 1,2<1н sin ф=1 |
Y = ±0,5 % Y = ±1,О %3) |
|
Суммарная реактивная мощность, вар | ||
|
Полная фазная мощность, В^А |
от 0,8-ин до 1,2-ин от 0,02<1н до 1,2<1н |
Y = ±0,5 % Y = ±1,О %3) |
|
Суммарная полная мощность, В^А | ||
|
Коэффициент мощности (cos ф) фазный, суммарный |
от -0,1 до -1 от +0,1 до +1 от 0,8-ин до 1,2-ин от 0,2-1н до 1,2-1н |
Y = ±0,5 % Y = ±1,О %3) |
|
Мощность постоянного тока, Вт 2) |
от ±0,015-ин до ±1,0 ин от ±0,01-1н до ±1,0 1н |
Y = ±0,5 % |
|
Электрическая энергия в обоих направлениях активная (EP, EP-), Вт^ч 4) |
от 0,8/Лн до 1,2-ин от 0,0Ын до 0,05^не включ. cos ф=1 |
6 = ±1,О % |
|
от 0,8-ин до 1,2-ин от 0,05-Ie до 1,2-Ie cos ф=1 |
6 = ±0,5 % | |
|
от 0,8-ин до 1,2-ин от 0,02-Ie до 0.14ц не включ. cos ф=0,5 (инд.); cos ф=0,8 (емк.) |
6 = ±1,О % | |
|
от 0,8-ин до 1,2-ин от О,1-1и до 1,2-1н cos ф=0,5 (инд.); cos ф=0,8 (емк.) |
6 = ±0,6 % | |
|
Электрическая энергия в обоих направлениях активная (EP, EP-), Вт^ч 3) |
от 0,8-ин до 1,2-Un от 0,05^н до 0.14ц не включ. cos ф=1 |
6 = ±1,5 % |
|
Электрическая энергия в обоих направлениях активная (EP, EP-), Вт^ч 3) |
от 0,8^ин до 1,2-ин от 0,1-Ie до 1,2-1н cos ф=1 |
6 = ±1,О % |
|
от 0,8^ин до 1,2-ин от 0,1-1н до 0,2^нне включ. cos ф=0,5 (инд.); cos ф=0,8 (емк.) |
6 = ±1,5 % | |
|
от 0,8-ин до 1,2-ин от 0,2-Ie до 1,2-Ie cos ф=0,5 (инд.); cos ф=0,8 (емк.) |
6 = ±1,О % |
Продолжение таблицы 5
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной погрешности 1) |
|
Электрическая энергия постоянного тока в обоих направлениях активная (EP, EP-), Вт^ч 2) |
от ±0,015-UH до ±1,0-UH от ±0,01-Хн до ±1,0-Хн |
6 = ±1,0 % |
|
Электрическая энергия в обоих направлениях реактивная (EQ, EQ-), вар^ч |
от 0,8-ин до 1,2-ин от 0,02-Хн до 0,05-Хнне включ. sin ф =1 |
6 = ±1,5 % |
|
от 0,8-ин до 1,2-ин от 0,05-Хн до 1,2-Хн sin ф =1 |
6 = ±1,0 % | |
|
от 0,8-ин до 1,2-ин от 0,05-Хн до 0,1-Хнне включ. sin ф =0,5 |
6 = ±1,5 % | |
|
от 0,8-ин до 1,2-Un от 0,1 -Хн до 1,2-Хн sin ф =0,5 |
6 = ±1,0 % | |
|
от 0,8-ин до 1,2-Un от 0,1-Хн до 1,2-Хн sin ф =0,25 |
6 = ±1,5 % | |
|
Коэффициент искажения синусоидальности кривой напряжения (Ku), % |
0,1 %<Ku<1 % 1 %<Ku<30 % |
Д = ±0,1 6 = ±10,0 % |
|
Коэффициент искажения синусоидальности кривой силы тока (Ki), % |
0,1 %<Кх<3 % 3 %<Кх<60 % |
Д = ±0,15 6 = ±5,0 % |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +10 до +30 от 30 до 80 | |
Примечания:
Нормирующее значение при установлении приведенной погрешности принимается равным номинальному значению входного сигнала.
1) Обозначение погрешностей: Д - абсолютная; 6, % - относительная; у, % — приведенная.
2) Для модификации КСМ-М2.
3) В случае использования датчиков тока SCT и FCT.
4) В случае использования датчиков тока BCT и прямого включения
Таблица 6 - Пределы допускаемой дополнительной погрешности
|
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной погрешности |
|
Изменение температуры окружающего воздуха |
от -20 °С до +10 °С не включ.; св. +30 °С до +70 °С |
0,5 предела допускаемой основной погрешности на каждые 10 °С |
|
Изменение относительной влажности воздуха от нормальной |
св. 80 % до 95 % (при температуре +35 °С) |
пределы допускаемой основной погрешности |
|
Примечание - При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности измерений соответствующей физической величины | ||
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 80 до 270 |
|
- частота переменного тока, Г ц |
50 |
|
- напряжение постоянного тока, В |
от 80 до 270 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - модуль измерительный КСМ-М1 |
73х65х100 |
|
- модуль измерительный КСМ-М2 |
73х65х100 |
|
- модуль измерительный КСМ-М3 |
20х65х112 |
|
- модуль связи С14 |
20х65х112 |
|
Масса, кг, не более: - модуль измерительный КСМ-М1 |
0,25 |
|
- модуль измерительный КСМ-М2 |
0,25 |
|
- модуль измерительный КСМ-М3 |
0,12 |
|
- модуль связи С14 |
0,07 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +70; |
|
- относительная влажность воздуха, % |
95 при +35 °С |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
70 000 |
Таблица 9 - Габаритные размеры и масса датчиков тока
|
Модификация |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
BCT5 |
29 |
20 |
45 |
0,03 |
|
BCT50 |
29 |
20 |
45 |
0,03 |
|
BCT100 |
37 |
25 |
60 |
0,06 |
|
BCT200 |
61 |
21 |
81 |
0,1 |
|
BCT400 |
76 |
27 |
96 |
0,2 |
|
BCT600 |
76 |
27 |
96 |
0,21 |
|
SCT5 |
33 |
29 |
45 |
0,06 |
|
SCT50 |
38 |
34 |
49 |
0,1 |
|
SCT100 |
39 |
35 |
49 |
0,1 |
|
SCT200 |
55 |
46 |
73 |
0,25 |
|
SCT400 |
68 |
53 |
85 |
0,35 |
|
SCT600 |
69 |
54 |
85 |
0,4 |
|
FCT600 1) |
_ |
95 |
_ |
0,2 |
|
FCT1000 1) |
_ |
125 |
_ |
0,2 |
|
FCT2000 1) |
_ |
125 |
_ |
0,2 |
|
FCT3000 1) |
_ |
125 |
_ |
0,2 |
|
Примечание - 1) для модификаций FCT размеры указаны в виде диаметра | ||||
Знак утверждения типа
на лицевую панель модулей измерительных трафаретным способом и на титульные листы руководств по эксплуатации типографским способом.
Комплектность
аблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор многоточечного мониторинга электроэнергии КСМ |
КСМ-М1, КСМ-М2, КСМ-М3 (модификация и исполнение - по заказу) |
1 шт. |
|
Коробка упаковочная |
_ |
1 шт. |
|
Руководство по эксплуатации 1) |
4221-006-78481029-2021 РЭ1 4221-006-78481029-2021 РЭ2 4221-006-78481029-2021 РЭ3 |
1 экз. |
|
Паспорт |
4221-006-78481029-2021 ПС1 4221-006-78481029-2021 ПС2 4221-006-78481029-2021 ПС3 |
1 экз. |
|
Примечание - 1) предоставляется один экземпляр на партию из 10 шт., поставляемых в один адрес | ||
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации 4221-006-78481029-2021 РЭ1, 4221-006-78481029-2021 РЭ2, 4221-006-78481029-2021 РЭ3 в разделе 4 «Измерения и настройка».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
ГОСТ Р 8.655-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования»
ГОСТ Р 8.689-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний»
ТУ 4221-006-78481029-2021 «Приборы многоточечного мониторинга электроэнергии КСМ. Технические условия»
Смотрите также
