Полуприцеп-цистерна LAG 0-3-42.5P
| Номер в ГРСИ РФ: | 94635-25 |
|---|---|
| Производитель / заявитель: | Фирма "LAG Trailers NV", Бельгия |
Полуприцеп-цистерна LAG 0-3-42.5P (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94635-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | LAG 0-3-42.5P | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cae50657-f445-ee9e-2638-4d71c52cea0b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Lag Trailers Pvba Gebrs L En A Geusens", Бельгия
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94635-25: Описание типа
2025-94635-25.pdf
|
Скачать | 612.3 КБ | |
|
94635-25: Методика поверки
2025-mp94635-25.pdf
|
Скачать | 373.2 КБ |
Описание типа
Назначение
Полуприцеп-цистерна LAG 0-3-42.5P (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
В верхней части полуприцепа-цистерны приварена цилиндрическая горловина. Отверстие горловины закрыто крышкой, которая крепится с помощью шпилек и гаек.
На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой.
На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины полуприцепа-цистерны.
Указатель уровня налива представляет собой угольник, приваренные к горловине полуприцепа-цистерны.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны и ударным методом на металлическую табличку, закрепленную сверху на полуприцепе-цистерне при помощи сварки.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна LAG 0-3-42.5P с заводским номером 91279.
Общий вид полуприцепа-цистерны LAG 0-3-42.5P приведен на рисунке 1.
Металлическая табличка с заводским номером полуприцепа-цистерны LAG 0-3-42.5P приведена на рисунке 2.
Пломбирование полуприцепа-цистерны не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну LAG 0-3-42.5P не предусмотрено.

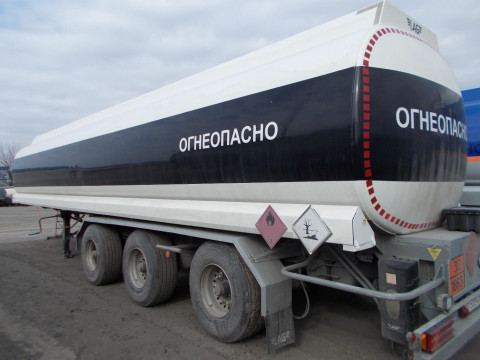

Рисунок 1 - Общий вид полуприцепа-цистерны LAG 0-3-42.5P
Рисунок 2 - Табличка с заводским номером полуприцепа-цистерны LAG 0-3-42.5P
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
47980 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - влажность воздуха при +25 °С, % |
от -50 до +40 от 84,0 до 106,7 до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом
Комплектность
Таблица 3 - Комплектность полуприцепа-цистерны LAG 0-3-42.5P
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна LAG 0-3-42.5P |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт на LAG 0-3-42.5P |
_ |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны LAG 0-3-42.5P
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
