Датчики интенсивности ультрафиолетового излучения IS
| Номер в ГРСИ РФ: | 94638-25 |
|---|---|
| Производитель / заявитель: | ООО НПО "Лаборатория импульсной техники" (ООО НПО "ЛИТ"), г. Москва |
Датчики интенсивности ультрафиолетового излучения IS (далее - УФ-датчики IS) предназначены для измерения энергетической освещенности (интенсивности) УФ-излучения бактерицидных, ртутных или амальгамных ламп низкого давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94638-25 |
| Действует | по 14.02.2030 |
| Наименование | Датчики интенсивности ультрафиолетового излучения |
| Модель | IS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 373fe5cf-8f46-29d8-5b6c-3964d0bf28f1 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное объединение "Лаборатория импульсной техники" (ООО НПО "ЛИТ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 140 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94638-25: Описание типа
2025-94638-25.pdf
|
Скачать | 216.2 КБ | |
|
94638-25: Методика поверки
2025-mp94638-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики интенсивности ультрафиолетового излучения IS (далее - УФ-датчики IS) предназначены для измерения энергетической освещенности (интенсивности) УФ-излучения бактерицидных, ртутных или амальгамных ламп низкого давления.
Описание
Принцип действия УФ-датчика IS заключается в преобразовании измеряемого потока УФ-излучения, поступающего на фотоприемник, в унифицированный токовый выходной сигнал от 4 до 20 мА. УФ-датчик IS предназначен для измерения энергетической освещенности УФ-излучения в установках по обеззараживанию.
УФ-датчик IS состоит из корпуса, фотоприемника и усилителя - преобразователя, служащего для формирования выходного унифицированного токового сигнала. Питание датчика осуществляется от внешнего источника постоянного напряжения от 12 до 35 В. Выходной токовый сигнал измеряется внешним микроамперметром. Пластмассовые колпачки предназначены для защиты входного окна и выходного разъема от механических повреждений при транспортировке.
УФ-датчик IS выпускается в модификациях IS-4, IS-5, IS-6. Модификации определяются пределами измерения энергетической освещенности

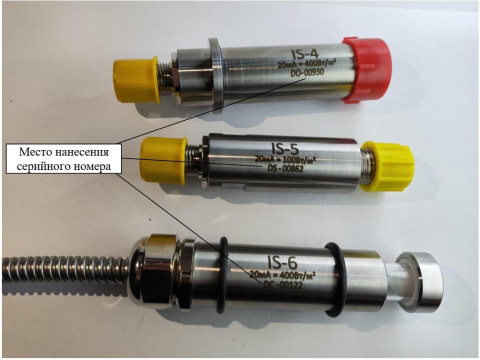

Общий вид УФ-датчиков IS с обозначением места нанесения серийного номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения наносится методом лазерной гравировки на корпус УФ-датчика IS.
Пломбирование УФ-датчика IS не предусмотрено.
Рисунок 1 - Общий вид УФ-датчиков IS
Технические характеристики
Таблица1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Датчик интенсивности ультрафиолетового излучения IS-4 | |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от 4 до 400 |
|
Коэффициент преобразования, (мА^м2)/Вт |
0,04 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±10 |
|
Датчик интенсивности ультрафиолетового излучения IS-5 | |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от 2 до 200 |
|
Коэффициент преобразования, (мА^м2)/Вт |
0,08 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±10 |
|
Датчик интенсивности ультрафиолетового излучения IS-6 | |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от 4 до 400 |
|
Коэффициент преобразования, (мА^м2)/Вт |
0,04 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Датчик интенсивности ультрафиолетового излучения IS-4 | |
|
Рабочая длина волны, нм |
253,7 |
|
Диапазон выходного токового сигнала, мА |
от 4 до 20 |
|
Параметры питания: - напряжение постоянного тока, В |
от 12 до 35 |
|
Габаритные размеры средства измерений, мм, не более: - диаметр - длина |
26,5 86 |
|
Масса, кг, не более |
0,11 |
|
Датчик интенсивности ультрафиолетового излучения IS-5 | |
|
Рабочая длина волны, нм |
253,7 |
|
Диапазон выходного токового сигнала, мА |
от 4 до 20 |
|
Параметры питания: - напряжение постоянного тока, В |
от 12 до 35 |
|
Габаритные размеры средства измерений, мм, не более: - диаметр - длина |
20 79 |
|
Масса, кг, не более |
0,087 |
|
Датчик интенсивности ультрафиолетового излучения IS-6 | |
|
Рабочая длина волны, нм |
253,7 |
|
Диапазон выходного токового сигнала, мА |
от 4 до 20 |
|
Параметры питания: - напряжение постоянного тока, В |
от 12 до 35 |
|
Габаритные размеры средства измерений, мм, не более: - диаметр - длина |
24 1240 (с кабелем) |
|
Масса, кг, не более |
0,2 |
|
Условия эксплуатации (для всех модификаций): - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +1 до +35 80 от 86 до 106 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик интенсивности ультрафиолетового излучения IS |
IS-4*;IS-5*; IS-6* |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
* - в зависимости от заказа | ||
Сведения о методах измерений
приведены в разделе 7 «Методы измерения» руководства по эксплуатации
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»;
ТУ 26.51.53-001-03402223-2024 Датчики интенсивности ультрафиолетового излучения IS. Технические условия.
