Анализаторы спектра СК4 НОВО АСП-100
| Номер в ГРСИ РФ: | 94640-25 |
|---|---|
| Производитель / заявитель: | ООО "НОВО", г. Мытищи |
Анализаторы спектра СК4 НОВО АСП-100 (далее - анализаторы) предназначены для измерений параметров спектра низкочастотных сигналов в диапазоне частот от 0,1 до 150 кГц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94640-25 | ||||||
| Действует | по 14.02.2030 | ||||||
| Наименование | Анализаторы спектра | ||||||
| Модель | СК4 НОВО АСП-100 | ||||||
| Приказы |
№1154 от
09.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f77819e5-21e0-14fc-933e-ae6139b77bab | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "НОВО", РОССИЯ, 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319
Поверка
| Методика поверки / информация о поверке |
НДАЕ.411168.014МП1 с изм. №1 Государственная система обеспечения единства измерений Анализаторы спектра СК4 НОВО АСП-100 Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94640-25: Описание типа
2025-94640-25.pdf
|
Скачать | 292 КБ | |
|
94640-25: Методика поверки
2025-mp94640-25.pdf
|
Скачать | 2.8 MБ | |
|
94640-25: Описание типа
2025-94640-25-1.pdf
|
Скачать | 703.6 КБ | |
|
94640-25: Методика поверки
НДАЕ.411168.014МП1 с изм. №1
2025-mp94640-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы спектра СК4 НОВО АСП-100 (далее - анализаторы) предназначены для измерений параметров спектра низкочастотных сигналов в диапазоне частот от 0,1 до 150 кГц.
Описание
Принцип работы анализатора, как автоматически перестраиваемого супергетеродинного приемника, основан на предварительной фильтрации и усилении входного сигнала, его переносе на промежуточную частоту (далее - ПЧ), фильтрации на ПЧ, детектировании, аналого-цифровом преобразовании, цифровой сигнальной обработке и последующем отображении амплитуд спектральных компонент в зависимости от частоты в виде спектра сигналов.
Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:
- низкочастотный вход «LF1» для подачи сигнала на анализатор;
- низкочастотный вход «LF2» для подачи сигнала на анализатор;
- выход «НР» для подключения головных телефонов;
- вход «REF IN» для подачи сигнала внешней синхронизации 10 МГц;
- выход «ULF OUT» сигнала низкочастотного генератора 100 Гц - 20 кГц;
- USB-порт «USB» для подключения к порту USB 3.0 управляющего компьютера;
- порт Ethernet «ЕТН» (не используется);
- вход «12 VDC» для подачи питания постоянного тока +12 В.
Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора. На экран ПК выводится отображение спектра сигнала в реальном масштабе времени.
Системные требования к ПК:
- процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше, 2 ядра и выше, 1,8 ГГц и выше;
- 4 Гб и более оперативной памяти;
- 500 Мб свободного места на жестком диске;
- операционная система Windows 10;
- наличие свободного порта USB 3.0.
Общий вид анализатора, места нанесения знака утверждения типа, знака поверки и заводского номера и места пломбировки от несанкционированного доступа приведены на рисунке 1. Вид передней и задней панелей анализатора приведен на рисунках 2 и 3.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатор.
типа
Рисунок 1 - Общий вид анализатора

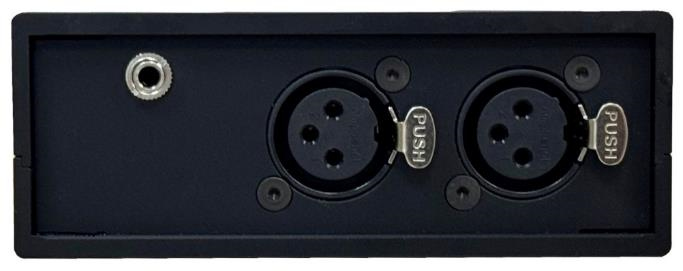

Рисунок 2 - Вид передней панели анализатора

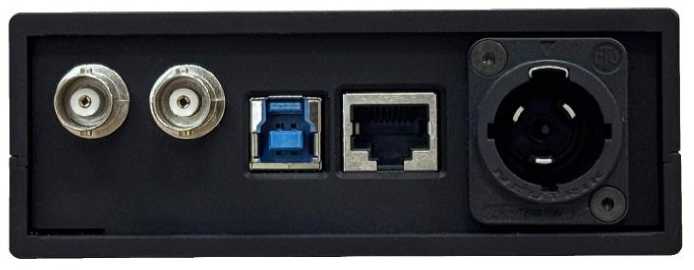

Рисунок 3 - Вид задней панели анализатора
Программное обеспечение
Анализаторы работают под управлением внешнего ПК, на котором устанавливается
программное обеспечение (далее - ПО) «НОВО АСП-100».
Метрологически значимая часть ПО установлена в анализаторе. Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НОВО АСП-100 |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0.0.11 |
|
Цифровой идентификатор ПО |
087EA29A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых частот, кГ ц |
от 0,1 до 150,0 |
|
Средний уровень напряжения собственных шумов, нВ/^Гц, не более |
20 |
|
Минимальное значение полосы пропускания измерительного фильтра, Г ц, не более |
0,1 |
|
Пределы измерений переменного электрического напряжения, В |
от 2-10-8 до 3 |
|
Пределы допускаемой относительной погрешности измерения переменного электрического напряжения, дБ: - в диапазоне частот от 0,1 до 100 кГц включ. - в диапазоне частот св. 100 до 150 кГц |
±0,5 ±1,0 |
|
Динамический диапазон измерений, дБ, не менее |
120 |
|
Диапазон частот встроенного генератора, Гц |
от 100 до 20000 |
|
Пределы допускаемой относительной погрешности установки частоты встроенного генератора, % |
±140’3 |
|
Максимальная выходная мощность встроенного генератора, дБм, не менее |
15 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, ч, не менее |
0,5 |
|
Масса, кг, не более |
2,5 |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
110 |
|
- высота |
41 |
|
- длина |
270 |
|
Напряжение питания, В |
от 11,5 до 12,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Сила тока потребления, А, не более |
0,6 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25 °С), %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 86,0 до 106,7 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на верхнюю панель корпуса анализатора и типографическим способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количес тво, шт./экз. |
|
Анализатор спектра в составе: |
«СК-4 НОВО АСП-100» | |
|
Блок анализатора Блок питания Кабель USB-A 3.0 - USB-B 3.0 Кабель несимметричный «Вилка XLR-3 - Вилка BNC» Кабель симметричный «Вилка XLR-3 - Крокодилы» Тройник «Вилка BNC - Розетка BNC - Розетка BNC» Переходник «Розетка BNC - Розетка BNC» Нагрузка согласованная «Вилка BNC - Нагрузка 50 Ом» |
НДАЕ.468166.010 НДАЕ.436734.007 НДАЕ.685621.034 НДАЕ.685671.008 - - - |
1 |
|
1 | ||
|
1 | ||
|
2 | ||
|
2 | ||
|
1 | ||
|
1 | ||
|
1 | ||
|
Транспортная упаковка |
НДАЕ.323378.033 |
1 |
|
ПО на оптическом или электронном носителе |
RU.НДАЕ.00021-01 |
1 |
|
Паспорт |
НДАЕ.411168.014ПС |
1 |
|
Руководство по эксплуатации |
НДАЕ.11168.014РЭ |
1 |
Сведения о методах измерений
приведены разделе 2 «Использование по назначению» документа НДАЕ.411168.014РЭ «Анализаторы спектра СК4 НОВО АСП-100. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2'109 Гц»;
Технические условия. «НДАЕ.411168.014ТУ Анализатор спектра СК4 НОВО АСП-100».
