Установка поверочная трубопоршневая АТПУ-20

Назначение

Установка поверочная трубопоршневая АТПУ-20 (далее - «установка») предназначена для измерений, хранения, воспроизведения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при испытаниях, калибровке и поверке средств измерения объемного расхода и объема жидкости в потоке.

Описание

Принцип действия установки основан на воспроизведении единиц объема жидкости в потоке и/или объемного расхода жидкости, создаваемых при помощи цилиндрического калиброванного участка, внутри которого установлен поршень с тарельчатым клапаном и оптическим детектором положения поршня и/или системы создания расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля количества жидкости в потоке средствами измерений.

Установка состоит из двух измерительных контуров, системы хранения и подготовки жидкости, системы создания расхода жидкости, системы регулирования расхода жидкости, одного измерительного участка, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой, шкафа контроля и управления (далее - ШКУ) с промышленным компьютером (далее - ПК), встроенным и выносным дисплеем.

1-ый измерительный контур (далее - 1-ый контур) включает в себя цилиндрический калиброванный участок, внутри которого установлен поршень с клапаном, перемещение которого контролируется лазерной линейкой, расходомеры (используются для задания и контроля расхода жидкости), средства измерений температуры и избыточного давления жидкости.

2-ой измерительный контур (далее - 2-ой контур) включает в себя контрольный расходомер, средства измерений температуры и избыточного давления жидкости.

В качестве расходомеров использованы Счетчики-расходомеры электромагнитные ADMAG (регистрационный номер 79595-20).

В качестве контрольного расходомера используется Расходомер электромагнитный Promag (регистрационный номер 14589 -14).

В качестве средств измерений температуры жидкости установки в составе установки применяются Термометры сопротивления из платины технические ТПТ-1 (регистрационный номер 46155-10).

В качестве средств измерений избыточного давления жидкости в составе установки применяются Датчики давления тензорезистивные APZ (регистрационный номер 62292-15).

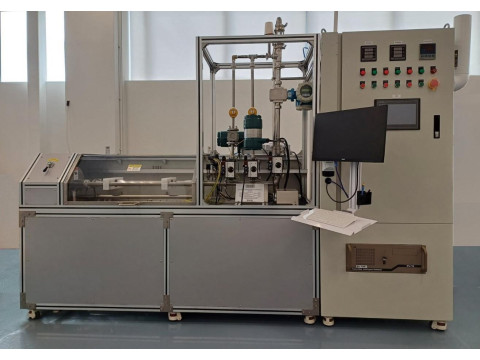

Общий вид установки представлен на рисунке 1.

Рисунок 1- Общий вид установки

Схема пломбировки установки от несанкционированного доступа, и места нанесения знака поверки, представлены на рисунке 2.

Заводской номер установки нанесен типографическим методом на маркировочную табличку, закрепленную на раме, в цифровом формате как показано на рисунке 3.

а)                                                      б)

в)

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки:

а) винтов прижимных скоб крышек контрольного расходомера;

б) лазерной линейки и кронштейна калиброванного цилиндра;

в) мест монтажа расходомера с прямыми участками к трубному контуру установки.

PIEZUS

Установка поверочная трубопоршневая АТПУ-20 (рег.№ ХХХХХ-ХХ)

Зав.Nel

Диапазон воспроизведения объема                          (1,0...20,2) дм3

Предел погрешности в диапазоне расходов от С\0011 до 2,5 м3/ч     ±0,06 %

Предел погрешности в диапазоне расходов от 1,9\до 22,2 м3/ч       ± 0,2 %

Токр=(15...30)’С; Т0Оды=(15...30)’С; Р^«с=0,6 Мпа; Un\2 30/400 В (220/380 В), 50Гц дата изготовления 02.2024гк

Место нанесения знака утверждения типа Место нанесения заводского номера

Рисунок 3 - Вид идентификационной таблички.

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО является встроенной и находится в энергонезависимой Flash-памяти программируемого логического контроллера установки. Метрологически значимая часть ПО реализует алгоритмы и функции математической обработки результатов измерений. Метрологически значимая часть ПО имеет программно-аппаратную блокировку для защиты от непреднамеренных и преднамеренных изменений.

Метрологически незначимая часть ПО реализует функции ввода исходных данных, управления исполнительными органами установки, сбора и обработки информации, поступающей с установки, индикацию и хранение результатов измерений.

ПО не вносит дополнительной погрешности в суммарную погрешность установки.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится методом лазерной гравировки на маркировочные таблички, закрепленные на корпусе установки, а также типографским способом на титульные листы технического описания и инструкции по эксплуатации и формуляр установки.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 11 Технического описания и инструкция по эксплуатации 38978553.407465.011 ТО.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
