Комплексы радиоизотопные измерений уровня и плотности TH-2010
| Номер в ГРСИ РФ: | 94645-25 |
|---|---|
| Производитель / заявитель: | Tianhua Institute of Chemical Machinery & Automation Co., Ltd., КНР |
Комплексы радиоизотопные измерений уровня и плотности TH-2010 предназначены для непрерывных, бесконтактных измерений уровня и плотности жидких и сыпучих веществ, суспензий и пульп, определения предельных значений уровня в резервуарах и трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94645-25 |
| Действует | по 14.02.2030 |
| Наименование | Комплексы радиоизотопные измерений уровня и плотности |
| Модель | TH-2010 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 541ee186-96b4-0d44-7168-66549f720ef1 |
Производитель / Заявитель
Tianhua Institute of Chemical Machinery & Automation Co., Ltd., Китайская Народная Республика
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
для комплексов измерений плотности
3 года
для комплексов измерений уровня
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94645-25: Описание типа
2025-94645-25.pdf
|
Скачать | 398.6 КБ | |
|
94645-25: Методика поверки
2025-mp94645-25.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Комплексы радиоизотопные измерений уровня и плотности TH-2010 предназначены для непрерывных, бесконтактных измерений уровня и плотности жидких и сыпучих веществ, суспензий и пульп, определения предельных значений уровня в резервуарах и трубопроводах.
Описание
Принцип действия комплексов радиоизотопных измерений уровня и плотности TH-2010 (далее - комплексы) основан на зависимости ослабления (поглощения) гамма-излучения от плотности измеряемой среды и толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности или уровне измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значения плотности или уровня, которые могут передаваться на автоматизированное рабочее место.
Комплексы состоят из блока гамма-излучения (источник гамма-излучения и контейнер) и блока детектирования. В состав комплексов может входить несколько блоков детектирования, позволяющие увеличивать верхнее значение диапазона измерений уровня до 8 м.
Для измерений плотности в комплексах могут применяться источники гамма-излучения с радионуклидом 22Na, 137Cs, 60Co, 152Eu, для измерений уровня в комплексах могут применяться источники гамма-излучения с радионуклидом 137Cs, 60Co, 152Eu, помещённые в контейнеры типа БГИ-ЗРК-ххх-хх, БГИ-ЗРК-П-ххх-х, БГИ-ЗРК-хх, LB744x, P100-P270, LB8xxx, БГИ-ххх, FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s, VEGASOURCE 3x, БГИ-МНЛЗ, SMG x-x-x или аналогичные.
Блок детектирования представляет собой сцинтиллятор на основе иодида натрия (NaI) или поливинилтолуола (ПВТ), через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы.
Комплексы изготавливаются в следующих модификациях: TH-2010D и TH-2010L. В состав комплексов модификации TH-2010D входит точечный детектор, комплексы предназначены для измерений плотности. В состав комплексов модификации TH-2010L входит протяженный детектор, комплексы предназначены для измерений уровня. Измеренные значения уровня и плотности могут передаваться в виде аналогового сигнала от 4 до 20 мА и/или цифрового сигнала RS485 и/или импульсного сигнала от 0 до 15 В.
Корпус комплексов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Заводской номер комплексов наносится на маркировочную табличку, закрепленную на корпусе блока детектирования, способом лазерной гравировки или типографским способом, имеет цифро-буквенный формат. Конструкцией комплексов не предусмотрена возможность нанесения знака поверки.
Пломбирование комплекса не предусмотрено.
Общий вид комплексов с указанием мест нанесения заводского номера представлен на рисунках 1, 2.
Место нанесения заводского номера

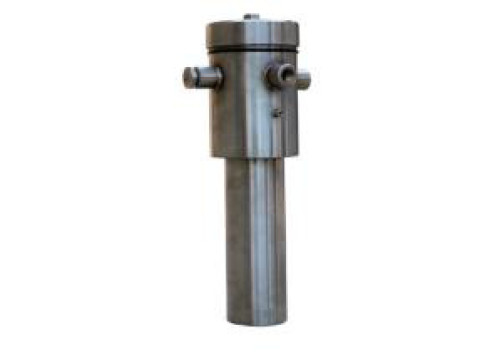

Рисунок 1 - Общий вид блоков детектирования с указанием места нанесения заводского номера
P100-P270
LB744x
FQG60, FQG61, FQG62, FQG63,
FQG66, Multiplex9s-3, Multiplex9s
БГИ-ххх
БГИ-МНЛЗ
VEGASOURCE 3x
LB8xxx
SMG x-x-x
БГИ-ЗРК-ххх-хх

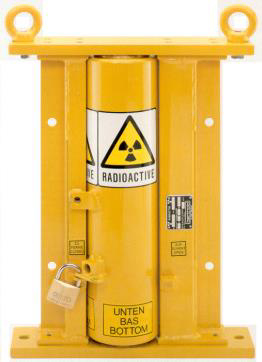

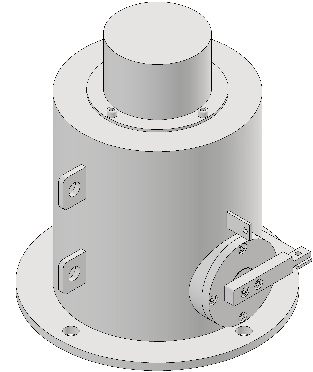

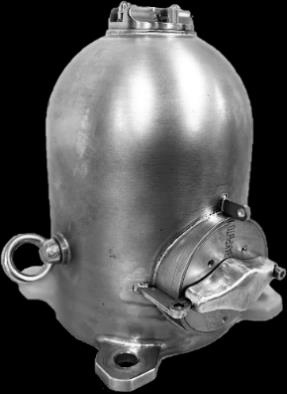

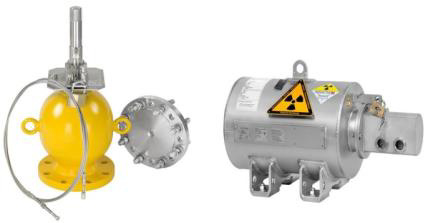

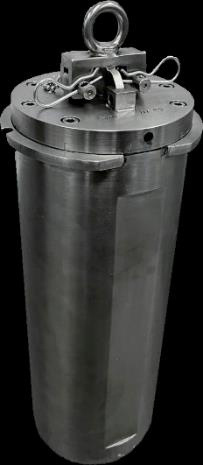

Рисунок 2 - Общий вид вариантов блоков гамма-излучения
БГИ-ЗРК-П-ххх-х БГИ-ЗРК-хх
Программное обеспечение
Комплексы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
TH-2010D |
TH-2010L | |
|
Идентификационное наименование ПО |
Density Mode |
Level Mode |
|
Номер версии (идентификационный номер) ПО |
vx.xx* |
VX.XX* |
|
Цифровой идентификатор ПО |
- |
- |
*Х - относится к метрологически незначимой части и принимает значение от 0 до 9
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности1), кг/м3 |
от 500 до 5000 |
|
Диапазон измерений плотности1), кг/м3 |
от 500 до 3500 |
|
Верхние пределы измерений (ВПИ) уровня (для одного блока детектирования)2), мм |
от 150 до 3000 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности3), %: - с источником гамма-излучения 137Cs или 60Co - с источником гамма-излучения 22Na или 152Eu |
±1,0 ±2,0 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности при имитационном способе поверки и поверке с помощью весов методом Архимеда3), %: - с источником гамма-излучения 137Cs или 60Co - с источником гамма-излучения 22Na или 152Eu |
±1,5 ±2,5 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений уровня3), %: - с источником гамма-излучения 137Cs или 60Co - с источником гамма-излучения 152Eu |
±1,0 ±2,0 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений уровня при имитационном способе поверки3), %: - с источником гамма-излучения 137Cs или 60Co - с источником гамма-излучения 152Eu |
±1,5 ±2,5 |
|
Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений плотности при изменении температуры окружающего воздуха от нормальной на каждые 10 °С4), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений уровня при изменении температуры окружающего воздуха от нормальной на каждые 10 °С4), % |
±0,1 |
|
Наименование характеристики |
Значение |
|
1) Диапазон показаний и диапазон измерений плотности конкретного комплекса находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного комплекса и приводятся в паспорте комплекса, ширина диапазона измерений плотности не менее 500 кг/м3. 2) ВПИ уровня конкретного комплекса находится в пределах, установленных в таблице 2, определяется комплектацией конкретного комплекса и приводится в паспорте комплекса. 3) Пределы допускаемой основной приведенной погрешности измерений уровня и плотности определяются особенностями места установки, монтажа комплекса, и приводятся в паспорте комплекса. 4) Температура окружающей среды при нормальных условиях измерений от 15 °С до 25 °С. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
от 18 до 32 |
|
- напряжение переменного тока, В |
от 90 до 250 |
|
- частота переменного тока, Гц |
от 49 до 60 |
|
Потребляемая мощность, В-А, не более |
15 |
|
Габаритные размеры блока гамма-излучения в контейнере, мм, не более: | |
|
- длина |
455 |
|
- ширина |
750 |
|
- высота |
1300 |
|
Габаритные размеры блока детектирования, мм, не более: | |
|
- диаметр |
310 |
|
- длина |
3250 |
|
Масса блока гамма-излучения в контейнере, кг, не более |
110 |
|
Масса блока детектирования, кг, не более |
32 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -30 до +60 |
|
- относительная влажность окружающей среды, %, не более |
95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс радиоизотопный измерений уровня и плотности |
TH-2010 |
1 шт.1) |
|
Комплект монтажных элементов |
- |
1 шт.2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Тип и количество блоков гамма-излучения и блоков детектирования в соответствии с заказом. 2) Количество в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Эксплуатация и калибровка прибора» документа «Комплексы радиоизотопные измерений уровня и плотности TH-2010. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
