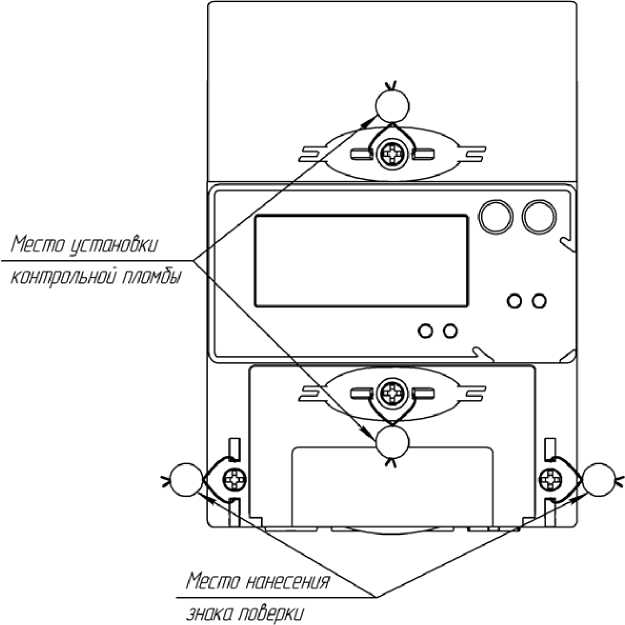

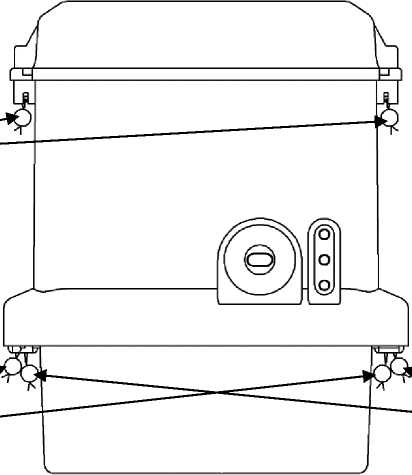

Счетчики электрической энергии РиМ Х89.4

Идентификационные данные (признаки)

Значение

Исполнения счетчиков

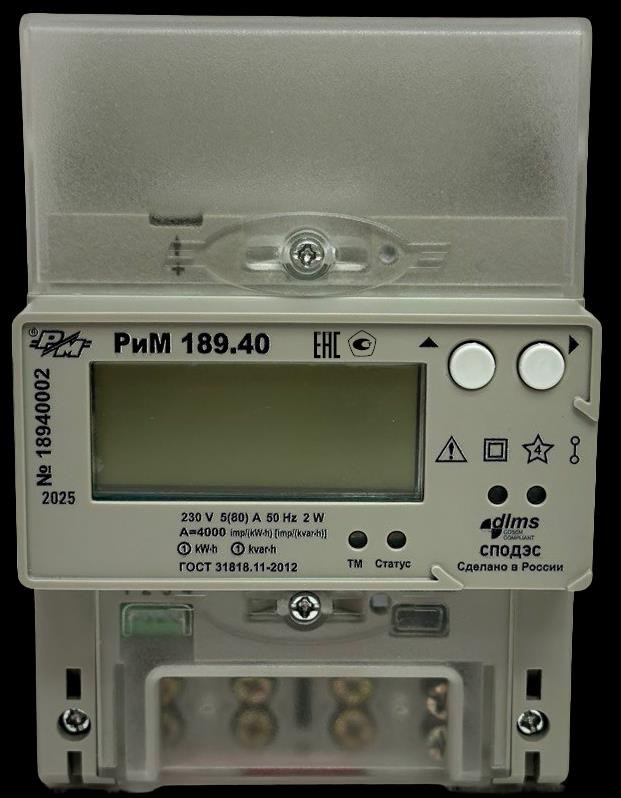

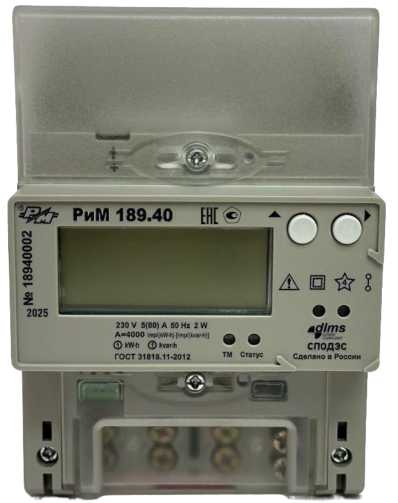

РиМ 189.40

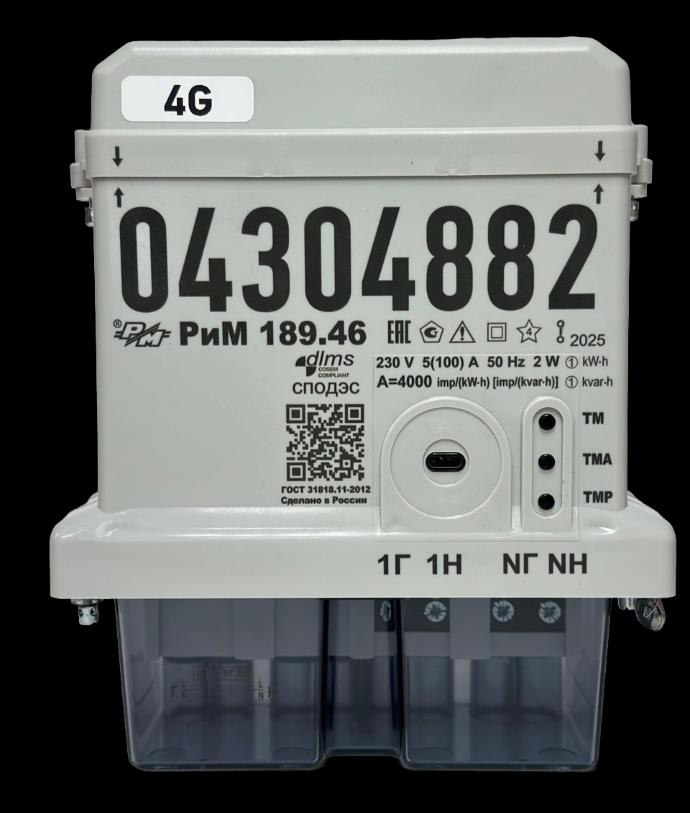

РиМ 189.46, РиМ 189.48

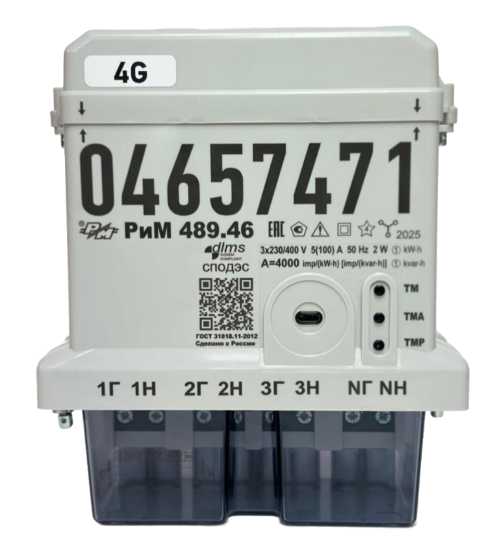

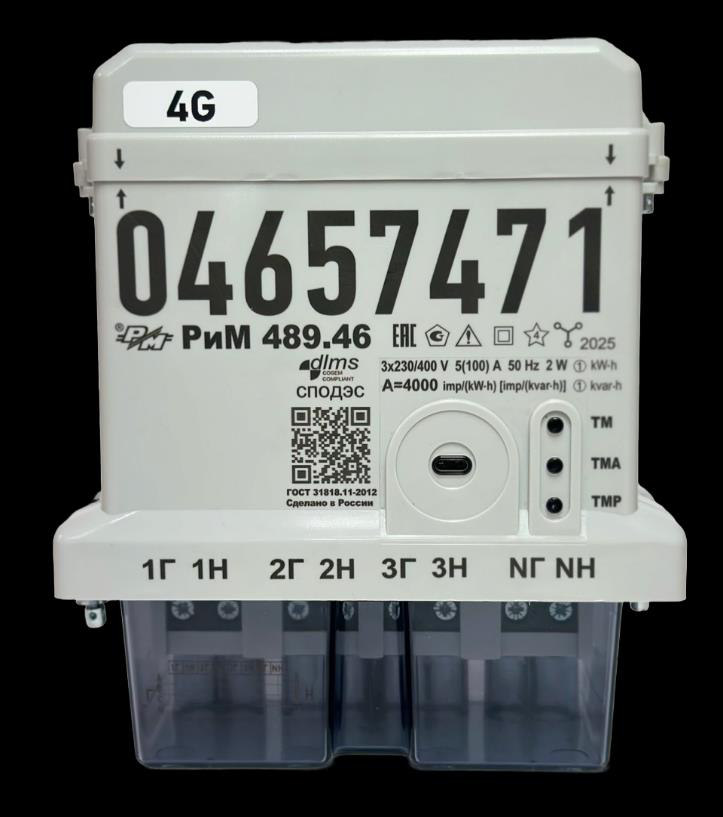

РиМ 489.46, РиМ 489.48

Идентификационное наименование программного обеспечения

РМ18940

ВНКЛ.411152.161 ПО

РМ18946

ВНКЛ.411152.160 ПО

РМ48946

ВНКЛ.411152.162 ПО

Номер версии (идентификационный номер) программного обеспечения

vl.xx и выше

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

AE 07 13 05 37 37 0F

A6 B0 25 88 52 E8 5D

BD 58

56 8C B7 95 BC A5

9B 3D 05 E0 18 60 63

DF 0F 2B

2C 77 4D 6E 4E 97 91

4A EA 70 CB D0 26 66

E8 BC

Диапазон адресов расположения программного обеспечения в постоянном запоминающем устройстве контроллера счётчика

с 0x10003FFF по 0x10007FFE

с 0x0807C000 по 0x0807FFFF

Алгоритм вычисления цифрового идентификатора программного обеспечения

MD5

Наименование характеристики

Значение для исполнения счетчиков

РиМ 189.40

РиМ 189.46

РиМ 189.48

РиМ 489.46

РиМ 489.48

1

2

3

4

Класс точности при измерении активной энергии

1

Класс точности при измерении реактивной энергии

1

Базовый ток, А

5

Максимальный ток, А

80

100

1

2            3

4

Номинальное напряжение, В

230

3x230/400

Номинальная частота, Гц

50

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии, %

0,051б < I < 0,101б, cos Ф =1,00

0,101б < I < 1макс, cos Ф = 1,00

0,101б < I < 0,201б, cos Ф =0,50 инд.

0,101б < I < 0,201б, cos ф = 0,80 емк.

0,201б < I < 1макс, cos Ф =0,50 инд.

0,201б < I < 1макс, cos Ф = 0,80 емк.

±1,5 ±1,0 ±1,5 ±1,5 ±1,0 ±1,0

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии, % 0,051б < I < 0,101б, sin ф = 1,00 0,101б < I < 1макс, sin ф = 1,00 0,101б < I <0,20I6, sin ф=0,50 (инд., емк.) 0,201б < I < 1макс, sin Ф = 0,50 (инд., емк.) 0,201б < I < 1макс, sin Ф = 0,25 (инд., емк.)

±1,5 ±1,0 ±1,5 ±1,0 ±1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности

соответствует классу точности при измерении активной энергии

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности

соответствует классу точности при измерении реактивной энергии

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч

соответствует классу точности при измерении активной энергии

Пределы допускаемой относительной погрешности при измерении полной мощности, %

0,05 Is <I < I макс

±1,5

Пределы основной абсолютной погрешности при измерении коэффициента активной мощности cos ф в диапазоне от 0,5 до 1:

0,05 Is <1 < 1макс

±0,05

Пределы основной абсолютной погрешности при измерении коэффициента реактивной мощности tg ф в диапазоне от 0 до 1,75 0,05 1б <1 < 1макс

±0,05

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений тока ЗЬф, % 0,05 1б <1 < 1макс

±0,5

1

2

3

4

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In, % 0,05k < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений фазных напряжений, %

0,6 Uh < Uh < 1,2 Uh

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений линейных (межфазных) напряжений, %

0,6 ил< ил< 1,2 ил

-

-

±0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 Uh < Uh < 1,2 Uh, cos ф = 1,00 0,7 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

±0,7 ±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 Uh < Uh < 1,2 Uh, sin ф =1,00 0,7 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

±0,7 ±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 Uh < Uh < 1,2 Uh, cos ф = 1,00 0,7 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 Uh < Uh < 1,2 Uh, sin ф =1,00 0,7 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

соответствует классу точности при измерении реактивной энергии

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 Uh < Uh < 1,2 Uh, cos ф = 1,00 0,6 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 Uh < Uh < 1,2 Uh, sin ф = 1,00 0,6 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 Uh < Uh < 1,2 Uh, cos ф = 1,00 0,6 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

соответствует классу точности при измерении активной энергии

1

2

3

4

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 Uh < Uh < 1,2 Uh, sin ф = 1,00 0,6 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

соответствует классу точности при измерении реактивной энергии

Погрешность измерения длительности провала напряжения Atn в диапазоне значений от 0,04 до 60 с, период сетевого напряжения

±1

Погрешность измерения длительности перенапряжения AtnEP в диапазоне значений от 0,04 до 60 с, период сетевого напряжения

±1

Погрешность измерения глубины провала напряжения 6Un в диапазоне значений от минус 10 до минус 70 %, %

±1

Погрешность измерения величины перенапряжения AUhep в диапазоне значений от Uhom до 1,75 Uhom, %

±1

Допускаемая относительная погрешность при измерении напряжений прямой U1, обратной U2 и нулевой U0 последовательностей в установленном диапазоне напряжений, % 0,6 Uh < Uh < 1,2 Uh

-

-

±0,5

Допускаемая абсолютная погрешность при измерении коэфиициентов несимметрии напряжения по обратной K2(U) и по нулевой K0(U) последовательностям в диапазоне значений коэффициентов несимметрии от 0 до 10 %, %

-

-

±0,3

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-> и положительного 5Ц+) отклонения напряжения, % в диапазоне значений от минус 30 до плюс 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц, в диапазоне отклонения от минус 7,5 до плюс 7,5 Гц

±0,03

±0,03

±0,01

Пределы допускаемой абсолютной погрешности при измерении частоты сети Af, Гц, в диапазоне значений от 42,5 до 57,5 Гц

±0,03

±0,03

±0,01

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от минус 45 °С до плюс 70 °С

± 5

Средний температурный коэффициент при измерении активной энергии, %/К cos ф = 1,00

±0,05

cos ф = 0,50 инд. cos ф =0,80 емк.

±0,07

±0,07

Средний температурный коэффициент при измерении реактивной энергии, %/К sin ф = 1,00

sin ф = 0,50 (инд., емк.)

±0,05 ±0,07

1

2

3

4

Средний температурный коэффициент при измерении активной мощности, %/К cos ф = 1,00 cos ф = 0,50 инд.

cos ф =0,80 емк.

соответствует классу точности при измерении активной энергии

Средний температурный коэффициент при измерении реактивной мощности, %/К sin ф = 1,00

sin ф = 0,50 (инд., емк.)

соответствует классу точности при измерении реактивной энергии

Предел допускаемой относительной погрешности при измерении удельной энергии потерь в цепях тока, % 0,05 1б < I < I макс

±1,0

Предел допускаемой относительной погрешности при измерении удельной энергии потерь холостого хода в силовых трансформаторах, %

0,6 Uh < Uh < 1,2 Uh

-

-

±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС1), с/сут, не более

±0,5

Температурный коэффициент суточного хода (точность хода ЧРВ) в отсутствии внешней синхронизации и ГНСС1), с/°С/сут, не более

±0,05

1) Отсутствие ГНСС для счетчиков РиМ 189.48, РиМ 489.48

Наименование характеристики

Значения для исполнения счетчиков

РиМ 189.40

РиМ 189.46

РиМ 189.48

РиМ 489.46

РиМ 489.48

1

2

3

4

Установленный диапазон напряжений, В

от 161 до 276

Расширенный диапазон напряжений, В

от 138 до 276

Предельный диапазон напряжений, В

от 0 до 400

Полная потребляемая мощность по каждой цепи тока, В А, не более

0,1

Полная потребляемая мощность по каждой цепи напряжения, В^А, не более

10

Активная потребляемая мощность по каждой цепи напряжения (без учета МС), Вт, не более

2

Срок энергетической автономности хода ЧРВ

- без резервного элемента питания ЧРВ, ч, не менее

- с резервным элементом питания ЧРВ, лет, не менее

60

16

Количество тарифов

8

Наличие УКН

есть

Наличие ГНСС

есть1)

Время сохранения данных, лет, не менее

40

Габаритные размеры, мм, не более: высотахширинахдлина

130х90х70

225x100x190

225x100x190

Масса, кг, не более

0,75

2

2

1

2

3

4

Стартовый ток при измерении: - активной энергии, мА - реактивной энергии, мА

20

20

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

Время начального запуска, с, не более

5

Нормальные условия применения -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

23 ± 2 от 30 до 80 от 70 до 106,7

Условия эксплуатации

Установленный рабочий диапазон:

- температура окружающей среды, °С

- относительная влажность, %, при +35 (25) °С

- атмосферное давление, кПа

Предельный рабочий диапазон температур, °С

от -45 до +60 95(100) от 70 до 106,7 от -45 до +70

Степень защиты корпуса по ГОСТ 14254

IP51

IP54

IP54

Средняя наработка на отказ, ч, не менее

360 000

300 000

280 000

Средний срок службы, лет, не менее

32

Условия эксплуатации счетчиков по ГОСТ 15150-69

У2

У1

У1

1) Только для счетчиков РиМ 189.48, РиМ 489.48

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 189.40, РиМ 189.46, РиМ 189.48

РиМ 489.46, РиМ 489.48

1

2

3

4

Активная энергия

кВт^ч

105 / 10-2

105 / 10-2

Реактивная энергия

квар^ч

105 / 10-2

105 / 10-2

Активная мощность

кВт

102 / 10-4

102 / 10-4

Реактивная мощность

квар

102 / 10-4

102 / 10-4

Полная мощность

кВ^А

102 / 10-4

102 / 10-4

Ток, среднеквадратическое (действующее) значение

А

102 / 10-3

102 / 10-3

Абсолютный небаланс токов в фазных и нулевом проводах

А

102/ 10-3

102/ 10-3

Относительный небаланс токов в фазных и нулевом проводах

%

102 / 10-2

102 / 10-2

Напряжение, среднеквадратическое (действующее) значение

В

102 / 10-2

102 / 10-2

Частота сети

Гц

101 / 10-3

101 / 10-3

Удельная энергия потерь в цепях тока

кА2^ч

105 / 10-2

105 / 10-2

Удельная энергия потерь холостого хода в силовых трансформаторах

кВ2^ч

107 / 10-2

107 / 10-2

Коэффициент реактивной мощности цепи tg ф

безразм.

103 / 10-3

103 / 10-3

Коэффициент мощности cos ф

безразм.

100 / 10-3

100 / 10-3

Длительность провалов/перенапряжений

с

101 / 10-2

101 / 10-2

Глубина провала/величина перенапряжения

%

102/ 10-2

102/ 10-2

1

2

3

4

Величина перенапряжения

В

102 / 10-2

102 / 10-2

Температура внутри корпуса счетчика

°С

101 / 10-2

101 / 10-2

Напряжения прямой, обратной и нулевой последовательностей

В

-

102 / 10-2

Коэффициенты несимметрии напряжения по обратной и нулевой последовательностям

%

-

102 / 10-2

Наименование

Обозначение

Количество

Счетчик электрической энергии РиМ Х89.4 (в зависимости от исполнения) в упаковке (транспортной таре)

Счетчики электрической энергии однофазные РиМ 189.40, РиМ 189.46, РиМ 189.48;

Счетчики электрической энергии трехфазные РиМ 489.46, РиМ 489.48.

1 шт.

Паспорт (в зависимости от исполнения)

ВНКЛ.411152.160 ПС, ВНКЛ.411152.161 ПС

ВНКЛ.411152.162 ПС

1 экз.

Дисплей дистанционный 1)

-

-

Комплект монтажных частей 1)

-

-

Сменный модуль связи 1)

-

-

Сервисное ПО 2)

-

-

Руководство по эксплуатации 2)

ВНКЛ.411152.160 РЭ

-

1) Счетчики по требованию заказчика могут комплектоваться: дисплеем дистанционным; сменным модулем связи; комплектом монтажных частей.

2) Поставляется по требованию в электронном виде или доступно на сайте www.ao-rim.ru.
