Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные Тангенс
| Номер в ГРСИ РФ: | 94672-25 |
|---|---|
| Производитель / заявитель: | ООО "УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР ЭНЕРГОСКАН" (УТЦ ЭНЕРГОСКАН), г. Екатеринбург |
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные Тангенс (далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, сопротивления изоляции постоянному току (только для модификаций Тангенс-IOR и Тангенс-10Яиб), а также для воспроизведений напряжения переменного и постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94672-25 |
| Действует | по 19.02.2030 |
| Наименование | Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные |
| Модель | Тангенс |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | da9cded6-8abf-c297-e9bc-3e03c76a109c |
Производитель / Заявитель
Общество с ограниченной ответственностью "Учебно-технический Центр Энергоскан" (ООО "УТЦ Энергоскан"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94672-25: Описание типа
2025-94672-25.pdf
|
Скачать | 183.5 КБ | |
|
94672-25: Методика поверки
2025-mp94672-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные Тангенс (далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, сопротивления изоляции постоянному току (только для модификаций Тангенс-IOR и Тангенс-10RU6), а также для воспроизведений напряжения переменного и постоянного тока.
Описание
Принцип действия измерителей основан на использовании метода компарирования токов с применением мостовой схемы измерений.
Измерители модификаций Тангенс-IOR и Тангенс-12 конструктивно выполнены в пластиковом прямоугольном кейсе с закрывающейся крышкой и снабженного ручками для переноски. Все низковольтные разъемы для подключения, органы управления, термопринтер и ЖК-дисплей находятся на лицевой панели. Разъем высокого напряжения находится на боковой стенке и имеет специальную заглушку для транспортирования и хранения.
Измерители модификаций Тангенс-10RU6 и Тангенс-12иб конструктивно выполнены в прямоугольном металлическом корпусе, снабженном ручками для переноски и пригодного для монтажа в стойку. Все низковольтные разъемы для подключения, органы управления, термопринтер и ЖК-дисплей находятся на лицевой панели. Разъем высокого напряжения находится на задней панели и имеет специальную заглушку для транспортирования и хранения.
Измерители состоят из источника высокого напряжения, эталонного конденсатора и измерительного блока, расположенных в едином корпусе. Все кабели хранятся в отдельной упаковке.
Источник напряжения переменного тока выполнен по инверторной схеме и может воспроизводить напряжения с частотами: 50,0, 47,5/52,5, и 45,0/55,0 Гц.
Результаты измерений отображаются на ЖК-дисплее и могут быть распечатаны на встроенном принтере.
Измерители позволяют производить измерения электрической емкости и тангенса угла потерь по прямой и перевернутой схемам измерений с использованием встроенного или внешнего эталонного конденсатора.
Модификации Тангенс-IOR и Тангенс-10RU6 имеют функцию измерения сопротивления постоянному току.
Для связи с компьютером измерители оснащены разъемами RS232 и USB.
Измерители выпускаются в модификациях Тангенс-IOR, TaHreHC-10RU6, Тангенс-12 и Тангенс-12иб которые отличаются максимальным выходным напряжением, наличием функции измерения сопротивления напряжению постоянного тока и видом корпуса, для стационарного использования или переносного.
На боковой панели измерители имеют табличку с нанесенными на ней методом печати заводскими номерами в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на один из винтов на лицевой панели.
Рабочее положение измерителей - горизонтальное.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид измерителей, обозначение места пломбирования
от несанкционированного доступа (А), места нанесения заводского номера (В) и места нанесения знака утверждения типа (С) представлены на рисунках с 1 по 2.
В и С

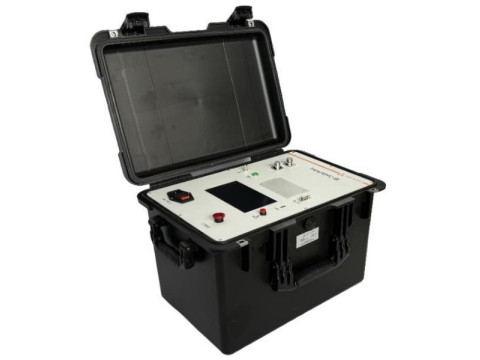

Рисунок 1 - Общий вид модификаций Тангенс-IOR и Тангенс-12

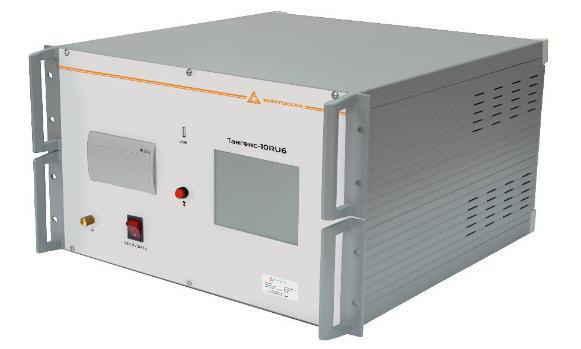

Рисунок 2 - Общий вид модификаций TaHreHC-10RU6 и Тангенс-12иб
Программное обеспечение
Измерители оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память. Встроенное ПО используется для обеспечения функционирования измерителей, выполнения измерений и их результатов обработки, отображения, хранения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод и хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения - для модификаций Тангенс-IOR и Тангенс-10RU6 - для модификаций Тангенс-12 и Тангенс-12иб |
DX8000 DX9000 |
|
Номер версии (идентификационный номер) программного обеспечения - для модификаций Тангенс-IOR и Тангенс-10Ииб - для модификаций Тангенс-12 и Тангенс-12иб |
не ниже DX8000_TFT_V5 DX9000_TFT_V3 |
|
Цифровой идентификатор программного обеспечения |
- |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрической емкости, пФ |
от 15 до 3-105* |
|
Пределы допускаемой абсолютной основной погрешности измерений емкости, пФ |
±(0,01-Сх+1)** |
|
Диапазон измерений тангенса угла потерь |
от 5,0-10’5 до 1,0 |
|
Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь |
±(0,0Кд5х + 0,0004)** |
|
Диапазон воспроизведений напряжения переменного и постоянного тока, кВ - для модификаций Тангенс-КЖ и Тангенс-10RU6 - для модификаций Тангенс-12 и Тангенс-12U6 |
от 0,5 до 10 от 0,5 до 12 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения переменного и постоянного тока, В |
±(0,02-Ux + 10)** |
|
Диапазон номинальных частот напряжения переменного тока, Гц |
от 45 до 65 |
|
Диапазоны измерений сопротивления постоянному току (только для модификаций Тангенс-IOR и Тангенс-10RU6), МОм: |
от 0,1 до 1Ж06 |
|
Пределы допускаемой относительной основной погрешности измерений сопротивления постоянному току, % - от 100 кОм до 100 ГОм включ. (при номинальном напряжении от 500 до 2500 В) - св. 100 до 1000 ГОм включ. (при номинальном напряжении 10000 В) |
±5 ±10 |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 10 до 80 от 84 до 106 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений | |
|
Примечания: * указанный диапазон измерений электрической емкости обеспечивается при протекании тока в канале Сх силой от 9-10’5 до 9-10’2 А; * * Сх, tg6х, их - измеренные значения емкости, тангенса угла потерь и воспроизведенные значения напряжения. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Условия применения: - температура окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа |
от -10 до +50 до 90 от 84 до 106 |
|
Габаритные размеры (высота х ширина х длина), мм, не более - для модификаций Тангенс-'1СЖ и Тангенс-12 - для модификаций Тангенс-10RU6 и Тангенс-12U6 |
340 х 360 х 520 262 х 426 х 450 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - для модификаций Тангенс-IOR и Тангенс-12U6 |
27 |
|
- для модификаций Тангенс-10RU6 |
28 |
|
- для модификаций Тангенс-12 |
26 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
Знак утверждения типа
Знак утверждения типа наносится на информационную табличку на измерителе и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измерители электрической емкости и тангенса угла диэлектрических потерь |
Тангенс |
1 |
|
Комплект кабелей, проводов и ЗИП |
- |
1 |
|
Блок измерения параметров жидких диэлектриков |
БИТМ-2* |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
|
Примечания: * - поставляется по дополнительному заказу, в базовую комплектацию не входит. | ||
Сведения о методах измерений
приведены в разделе 2 «Технические характеристики» документа «Измерители электрической емкости и тангенса угла диэлектрических потерь Тангенс. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
ЭС.БИ.029.000 ТУ. «Измерители электрической емкости и тангенса угла диэлектрических потерь Тангенс. Технические условия.
