Барьеры искрозащиты К15-БИЗА
| Номер в ГРСИ РФ: | 94673-25 |
|---|---|
| Производитель / заявитель: | ООО "Эй энд Ти Текнолоджис", г.Уфа |
Барьеры искрозащиты К15-БИЗА (далее по тексту - барьеры) предназначены для гальванической развязки и преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные аналоговые сигналы силы постоянного тока, в том числе для передачи по протоколу HART между взрывоопасной и взрывобезопасной зонами, обеспечивая искробезопасные электрические параметры устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94673-25 |
| Действует | по 19.02.2030 |
| Наименование | Барьеры искрозащиты |
| Модель | К15-БИЗА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c75e89fd-6a4a-d3d2-dff7-93652d2197cb |
Производитель / Заявитель
Общество с ограниченной ответственностью "Эй энд Ти Текнолоджис" (ООО "Эй энд Ти Текнолоджис"), г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94673-25: Описание типа
2025-94673-25.pdf
|
Скачать | 152.5 КБ | |
|
94673-25: Методика поверки
2025-mp94673-25.pdf
|
Скачать | 983.9 КБ |
Описание типа
Назначение
Барьеры искрозащиты К15-БИЗА (далее по тексту - барьеры) предназначены для гальванической развязки и преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные аналоговые сигналы силы постоянного тока, в том числе для передачи по протоколу HART между взрывоопасной и взрывобезопасной зонами, обеспечивая искробезопасные электрические параметры устройств.
Описание
Принцип действия барьеров основан на преобразовании входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока с возможностью передачи сигналов по протоколу HART. Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.
Конструктивно барьеры являются законченными модулями, выполненными в виде электронной платы с клеммниками, размещенной в неразборном пластмассовом корпусе. Барьеры рассчитаны для монтажа на DIN-рейку. Подача питания на барьеры осуществляется как через съемные клеммные колодки, так и через специальный разъём со стороны DIN-рейки.
Барьеры имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня ia или ib в соответствии с требованиями для электрооборудованию подгрупп IIB и ПС по ГОСТ 31610.0-2019 и ГОСТ 31610.11-2014, имеют маркировку взрывозащиты «[Ех iа Ga] IIB/IIC».
Барьеры изготавливаются в следующих модификациях:
К15-БИЗА-24420-(0-20)-(0-20), К15-БИЗА-24420-(0-20)-(0-5), К15-БИЗА-24420-(0-5)-(0-20), К15-БИЗА-24420-(0-5)-(0-5), К15-БИЗА-24420Н-(0-20)-(0-20), которые отличаются диапазонами входных, выходных сигналов и наличием сигналов передачи по протоколу HART.
Заводской номер в виде цифро-буквенного обозначения, наносится типографским методом на маркировочную табличку. Маркировочная табличка крепиться на корпус барьеров, и расположена на боковой панели, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Знак утверждения типа наносится на маркировочную табличку.
Нанесение знака поверки на корпус барьеров не предусмотрено.
Пломбирование конструкцией барьеров не предусмотрено.
Общий вид барьеров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунке 2.
К15-БИЗА-24420 I - II - III
Тип барьера
Не указывается - барьер с искробезопасным входом;
H - HART-прозрачный барьер с искробезопасным аналоговым входом
Диапазон входного сигнала
(0-5) или (0-20)
Диапазон выходного сигнала
(0-5) или (0-20)
Рисунок 1 - Обозначение барьеров
Место нанесения
заводского номера
Место нанесения знака утверждения типа

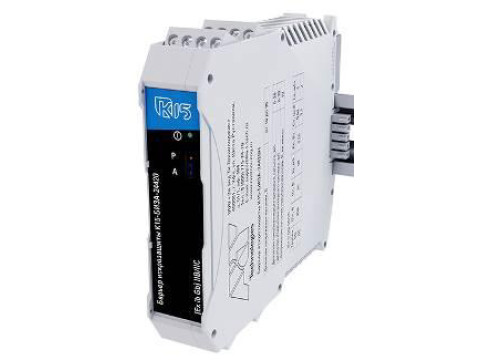

Рисунок 2 - Общий вид барьеров, места нанесения заводского номера и знака утверждения
Технические характеристики
Таблица 1 - Метрологические характеристики барьеров
|
Наименование характеристики |
Значение | ||||
|
Модификация |
К15- БИЗА-24420-(020)-(0-20) |
К15-БИЗА-24420-(020)-(0-5) |
К15-БИЗА-24420-(05)-(0-20) |
К15-БИЗА-24420-(05)-(0-5) |
К15-БИЗА-24420H-(0-20)-(0-20) |
|
Диапазон входного сигнала силы постоянного тока, мА |
от 0 до 20 |
от 0 до 20 |
от 0 до 5 |
от 0 до 5 |
от 0 до 20 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 0 до 20 |
от 0 до 5 |
от 0 до 20 |
от 0 до 5 |
от 0 до 20 |
|
Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований силы постоянного тока, % |
±0,1 | ||||
|
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона выходного сигнала дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 10°С, % |
±0,1 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
3,8 |
|
Масса, кг, не более |
0,2 |
|
Габаритные размеры (ШиринахВысотахТолщина), мм, не более |
120x120x25 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более |
от +18 до +22 80 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более |
от -40 до +60 85 |
|
Маркировка взрывозащиты |
[Ex ia Ga] IIC |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ составляет не менее, ч, не менее |
50000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку, титульный лист паспорта и руководства по эксплуатации типографским методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Барьер искрозащиты К15-БИЗА |
К15-БИЗА-24420* |
1 |
|
Паспорт |
ЕСЛТ.426475.011 ПС |
1 |
|
Руководство по эксплуатации |
ЕСЛТ.426475.011РЭ |
1 |
|
Примечание: в соответствии с заказом | ||
Сведения о методах измерений
приведены п. 1.3 «Устройство и работа» в руководстве по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ТУ 26.51.190-011-06013736-2017 «Барьеры искрозащиты К15-БИЗ и К15-БИЗА. Технические условия.
