Уровнемеры АльфаРадар
Номер в ГРСИ РФ: | 94685-25 |
---|---|
Категория: | Уровнемеры |
Производитель / заявитель: | OOO "Альфаметрикс", г. Уфа |
Уровнемеры АльфаРадар (далее - уровнемеры) предназначены для измерений уровня жидких, вязких и сыпучих сред.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 94685-25 |
Наименование | Уровнемеры |
Модель | АльфаРадар |
Срок свидетельства (Или заводской номер) | 20.02.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Альфаметрикс" (ООО "Альфаметрикс"), г. Уфа
Поверка
Межповерочный интервал / Периодичность поверки | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм |
Зарегистрировано поверок | 40 |
Найдено поверителей | 1 |
Успешных поверок (СИ пригодно) | 40 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 25.03.2025 |
Поверители


Скачать
94685-25: Описание типа | Скачать | 360.1 КБ | |
94685-25: Методика поверки | Скачать | 1.9 MБ |
Описание типа
Назначение
Уровнемеры АльфаРадар (далее - уровнемеры) предназначены для измерений уровня жидких, вязких и сыпучих сред.
Описание
Принцип действия уровнемеров основан на излучении антенной уровнемера непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Используя значение разности частот излучаемого и принимаемого сигналов в текущий момент времени, прямо пропорциональное расстоянию до поверхности измеряемой среды, вычисляется значение уровня.
Уровнемеры состоят из первичного преобразователя (антенны/сенсора) и электронного блока (далее - ЭБ), размещенного внутри односекционного или двухсекционного корпуса, присоединительного штуцера или фланца. ЭБ уровнемера может оснащаться цифровым индикатором с кнопками управления для индикации измеренного значения расстояния, уровня, значения выходного сигнала, конфигурирования уровнемера.

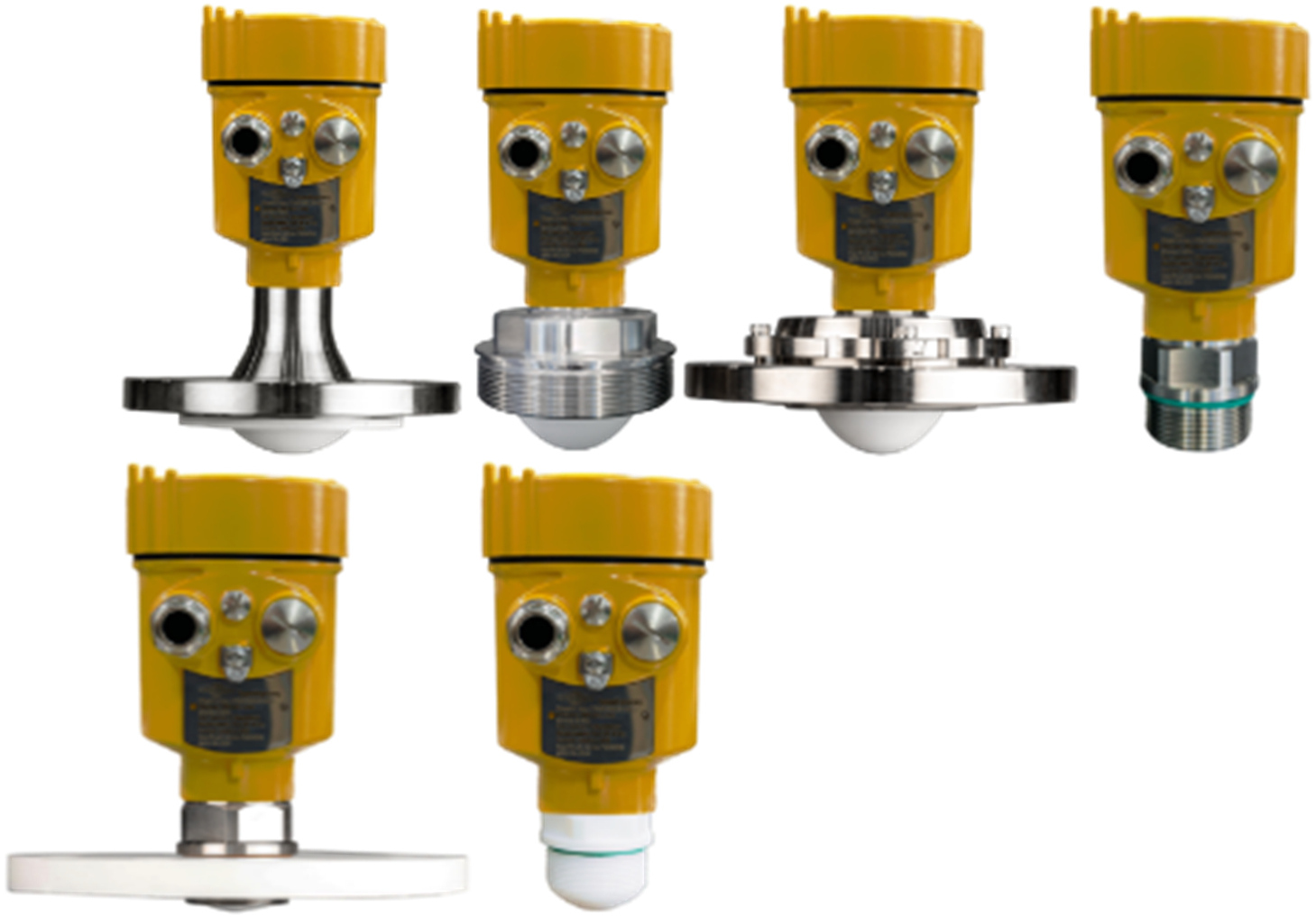

Уровнемеры изготавливаются в двух сериях:
- АльфаРадар-Б8х - уровнемеры с рабочей частотой 76-81 ГГц;
- АльфаРадар-Б2х - уровнемеры с рабочей частотой 26 ГГц.
Уровнемеры изготавливаются в общепромышленном и взрывобезопасном (взрывонепроницаемая оболочка Ex d и/или искробезопасная цепь Ex ia или защита от воспламенения пыли Ex tb) исполнении.
В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, отличающиеся корпусом, антенной/сенсором, диапазонами и погрешностями измерений, способом присоединения.
У словное обозначение исполнений уровнемеров с частотой 80 ГГц:
АльфаРадар-X 1-X2X3X4X5X6X7-X8X9X10+X11,
Таблица 1 - Расшифровка кодов уровнемеров АльфаРадар-Б8х
Значение |
Расшифровка |
X1 - Н |
аименование модификации: |
Б81 |
Уровнемер радарный 80 ГГц для жидких сред; |
Б82 |
Уровнемер радарный 80 ГГц для жидких, сыпучих и порошкообразных сред. |
X2 - Корпус, степень защиты: | |
А |
Алюминиевый сплав, IP66/IP67; |
Д |
Два отсека, алюминиевый сплав, IP66/IP67; |
Значение |
Расшифровка |
Н |
Сталь 316L, IP66/IP67; |
Х |
Специальное исполнение. |
X3 - Тип антенны: | |
1 |
Линзовый, ПТФЭ, -40...+120 °С; |
2 |
Линзовый, ПТФЭ, -40...+120 °С; |
3 |
Антикоррозионный, -40...+120 °С; |
4 |
Высокотемпературный -40...+200 °С; |
Х |
Специальное исполнение. |
X4 - И |
змеряемая среда: |
Ж |
Жидкость; |
С |
Сыпучая среда; |
П |
Порошковая среда. |
X5 - Д |
иапазон измерения: |
0 |
0 - 5 м; |
1 |
0 - 10 м; |
2 |
0 - 20 м; |
3 |
0 - 30 м; |
6 |
0 - 60 м; |
С |
0 - 80 м; |
Х |
Специальное исполнение. |
X6 - М |
атериал соединения: |
4 |
Нерж. сталь 304 |
6 |
Нерж. сталь 316 |
7 |
Фторопласт (ПТФЭ) |
Х |
Специальное исполнение |
X7 - Соединение с процессом: | |
Р11 |
Резьба G1, ISO228 |
Р21 |
Резьба G1-1/2, ISO228 |
Р31 |
Резьба G2, ISO228 |
Р41 |
Резьба G3-1/2, ISO228 |
Р12 |
Резьба NPT1 |
Р22 |
Резьба NPT1-1/2 |
Р32 |
Резьба NPT2 |
Р42 |
Резьба NPT3-1/2 |
Г11 |
Фланец DN50 PN10/16 B, ГОСТ 33259; |
Г12 |
Фланец DN50 PN10/16 E, ГОСТ 33259; |
Г13 |
Фланец DN50 PN40 B, ГОСТ 33259; |
Г14 |
Фланец DN50 PN40 E, ГОСТ 33259; |
Г21 |
Фланец DN80 PN10/16 B, ГОСТ 33259; |
Г22 |
Фланец DN80 PN10/16 E, ГОСТ 33259; |
Г23 |
Фланец DN80 PN40 B, ГОСТ 33259; |
Г24 |
Фланец DN80 PN40 E, ГОСТ 33259; |
Г31 |
Фланец DN100 PN10/16 B, ГОСТ 33259; |
Г32 |
Фланец DN100 PN10/16 E, ГОСТ 33259; |
Г33 |
Фланец DN100 PN40 B, ГОСТ 33259; |
Г34 |
Фланец DN100 PN40 E, ГОСТ 33259; |
Г41 |
Фланец DN150 PN10/16 B, ГОСТ 33259; |
Г42 |
Фланец DN150 PN10/16 E, ГОСТ 33259; |
Значение |
Расшифровка |
Г43 |
Фланец DN150 PN40 B, ГОСТ 33259; |
Г44 |
Фланец DN150 PN40 E, ГОСТ 33259; |
Г51 |
Фланец DN200 PN16 B, ГОСТ 33259; |
Г52 |
Фланец DN200 PN16 E, ГОСТ 33259; |
Г53 |
Фланец DN200 PN25 B, ГОСТ 33259; |
Г54 |
Фланец DN200 PN25 E, ГОСТ 33259; |
Е11 |
Фланец DN50 PN10/16 B, EN1092-1; |
Е12 |
Фланец DN50 PN10/16 E, EN1092-1; |
Е13 |
Фланец DN50 PN25/40 B, EN1092-1; |
Е14 |
Фланец DN50 PN25/40 E, EN1092-1; |
Е21 |
Фланец DN80 PN10/16 B, EN1092-1; |
Е22 |
Фланец DN80 PN10/16 E, EN1092-1; |
Е23 |
Фланец DN80 PN25/40 B, EN1092-1; |
Е24 |
Фланец DN80 PN25/40 E, EN1092-1; |
Е25 |
Фланец DN80 PN10 Универсальный |
Е26 |
Фланец DN80 PN10 Универсальный с продувкой |
Е31 |
Фланец DN100 PN10/16 B, EN1092-1; |
Е32 |
Фланец DN100 PN10/16 E, EN1092-1; |
Е33 |
Фланец DN100 PN25/40 B, EN1092-1; |
Е34 |
Фланец DN100 PN25/40 E, EN1092-1; |
Е35 |
Фланец DN100 PN10 Универсальный |
Е36 |
Фланец DN100 PN10 Универсальный с продувкой |
Е41 |
Фланец DN150 PN10/16 B, EN1092-1; |
Е42 |
Фланец DN150 PN10/16 E, EN1092-1; |
Е43 |
Фланец DN150 PN25/40 B, EN1092-1; |
Е44 |
Фланец DN150 PN25/40 E, EN1092-1; |
Е45 |
Фланец DN150 PN10 Универсальный |
Е46 |
Фланец DN150 PN10 Универсальный с продувкой |
Е51 |
Фланец DN200 PN10/16 B, EN1092-1; |
Е52 |
Фланец DN200 PN10/16 E, EN1092-1; |
Е53 |
Фланец DN200 PN25 B, EN1092-1; |
Е54 |
Фланец DN200 PN25 E, EN1092-1; |
А11 |
Фланец 2" (DN50) Cl.150 RF, ASME B16.5; |
А12 |
Фланец 2" (DN50) Cl.300 RF, ASME B16.5; |
А21 |
Фланец 3" (DN80) Cl.150 RF, ASME B16.5; |
А22 |
Фланец 3" (DN80) Cl.300 RF, ASME B16.5; |
А31 |
Фланец 4" (DN100) Cl.150 RF, ASME B16.5; |
А32 |
Фланец 4" (DN100) Cl.300 RF, ASME B16.5; |
А41 |
Фланец 6" (DN150) Cl.150 RF, ASME B16.5; |
А42 |
Фланец 6" (DN150) Cl.300 RF, ASME B16.5; |
А51 |
Фланец 8" (DN200) Cl.150 RF, ASME B16.5; |
А52 |
Фланец 8" (DN200) Cl.300 RF, ASME B16.5; |
XXX |
Специальное исполнение. |
X8 - Выходной сигнал, питание: | |
1 |
4-20 мА HART, 24 В пост. ток, 2-х пров. схема; |
2 |
4-20 мА, 220 В перем. ток, 4-х пров. схема; |
3 |
RS-485 Modbus-RTU + 4-20 мА, 4-х пров. схема; |
4 |
RS-485 Modbus-RTU, 4-х пров. схема; |
Значение |
Расшифровка |
5 |
4-20 мА, 24 В пост. ток, 4-х пров. схема; |
Х |
Специальное исполнение. |
X9 - И |
ндикация: |
Д |
ЖК-дисплей, окно; |
Н |
ЖК-дисплей, глухая крышка; |
Х |
Специальное исполнение. |
X10 - Взрывозащита: | |
А |
Общепромышленное исполнение; |
И |
0Ex ia IIC T6 Gb; |
В |
1Ex db IIC T6 Gb; |
К |
1Ex db ia IIC T6 Gb; |
П |
Ex tb IIIC T80C Db; |
Х |
Специальное исполнение. |
X11 - Опции: | |
А1 |
Повышенная точность измерения |
Н |
Кабельный ввод NPT1/2; |
П |
Предустановка параметров по заказу |
С |
Сварное исполнение фланца; |
Т |
Табличка с позиционным обозначением из нержавеющей стали; |
X |
Специальное исполнение. |
Условное обозначение исполнений уровнемеров с частотой 26 ГГц:
АльфаРадар-X 1-X2X3X4X5X6X7X8-X9X10X11+X12
Таблица 2 - Расшифровка кодов уровнемеров АльфаРадар-Б2х
Значение |
Расшифровка |
X1 - Наименование модификации: | |
Б21 |
Уровнемер радарный 26 ГГц для жидких сред и шлама; |
Б22 |
Уровнемер радарный 26 ГГц для жидких сред и шлама, в том числе, для условий, в которых возможно образование капель конденсата на антенне; |
Б23 |
Уровнемер радарный 26 ГГц для жидких коррозионно-активных сред; |
Б24 |
Уровнемер радарный 26 ГГц для жидких и сыпучих сред, в том числе, для условий, в которых возможно образование капель конденсата на антенне; |
Б25 |
Уровнемер радарный 26 ГГц для жидких сред; |
Б26 |
Уровнемер радарный 26 ГГц для сыпучих, порошкообразных и всех видов пылеобразных сред; |
Б27 |
Уровнемер радарный 26 ГГц для сыпучих, порошкообразных и всех видов пылеобразных сред. |
X2 - Корпус, степень защиты: | |
А |
Алюминиевый сплав, IP66/67; |
Д |
Два отсека, алюминиевый сплав, IP66/67; |
Н |
Сталь 316L, IP66/67; |
Х |
Специальное исполнение. |
X3 - Тип антенны | |
Р1 |
Рупор, диаметр 46 мм; |
Р2 |
Рупор, диаметр 76 мм; |
Р3 |
Рупор, диаметр 96 мм; |
Р4 |
Рупор, диаметр 121 мм; |
Значение |
Расшифровка |
Р5 |
Рупор, диаметр 96 мм, удлиненный; |
К2 |
Капля, диаметр 76 мм; |
П1 |
Плоская DN50; |
П2 |
Плоская DN80; |
П3 |
Плоская DN100; |
П4 |
Плоская DN125; |
Т1 |
Параболическая, диаметр 198 мм; |
Т2 |
Параболическая, диаметр 242 мм; |
ХХ |
Специальное исполнение. |
Примечание: индекс отсутствует для модификаций АльфаРадар-Б23, АльфаРадар-Б25. | |
X4 - Тип сенсора: | |
C1 |
Стандартный; |
C2 |
Стандартный с продувкой; |
У1 |
Универсальный; |
У2 |
Универсальный с продувкой; |
В1 |
Стандартный, ПВДФ; |
Ф1 |
150 мм, ПТФЭ; |
Ф2 |
200 мм, ПТФЭ; |
Ф3 |
250 мм, ПТФЭ; |
Г1 |
Гидрологический; |
ХХ |
Специальное исполнение. |
Примечание: индекс отсутствует для модификаций АльфаРадар-Б22, АльфаРадар-Б24. | |
X5 - Диапазон измерения: | |
0 |
0 - 5 м; |
1 |
0 - 10 м; |
2 |
0 - 20 м; |
3 |
0 - 30 м; |
7 |
0 - 70 м; |
Х |
Специальное исполнение. |
X6 - Уплотнение, температура процесса: | |
С |
Стандартное; -40 ... +120 °С; |
В |
Высокотемпературное; -40 ... +250 °С; |
Т |
Стандартное, -40 ... +150 °С; |
Ф |
Высокотемпературное, -40 ... +350 °С, радиатор; |
Х |
Специальное исполнение. |
Примечание: индекс отсутствует для модификаций АльфаРадар-Б23, АльфаРадар-Б25. | |
X7 - Материал соединения: | |
4 |
Нерж. сталь 304; |
6 |
Нерж. сталь 316L; |
7 |
Фторопласт (ПТФЭ); |
8 |
Полипропилен; |
Х |
Специальное исполнение;. |
Примечание: индекс отсутствует для модификации АльфаРадар-Б25. | |
X8 - Соединение с процессом: | |
Р21 Р22 |
Резьба G1-1/2, ISO228 Резьба NPT1-1/2 |
Г11 |
Фланец DN50 PN10/16 B, ГОСТ 33259; |
Г12 |
Фланец DN50 PN10/16 E, ГОСТ 33259; |
Значение |
Расшифровка |
Г13 |
Фланец DN50 PN40 B, ГОСТ 33259; |
Г14 |
Фланец DN50 PN40 E, ГОСТ 33259; |
Г21 |
Фланец DN80 PN10/16 B, ГОСТ 33259; |
Г22 |
Фланец DN80 PN10/16 E, ГОСТ 33259; |
Г23 |
Фланец DN80 PN40 B, ГОСТ 33259; |
Г24 |
Фланец DN80 PN40 E, ГОСТ 33259; |
Г31 |
Фланец DN100 PN10/16 B, ГОСТ 33259; |
Г32 |
Фланец DN100 PN10/16 E, ГОСТ 33259; |
Г33 |
Фланец DN100 PN40 B, ГОСТ 33259; |
Г34 |
Фланец DN100 PN40 E, ГОСТ 33259; |
Г81 |
Фланец DN125 PN10/16 B, ГОСТ 33259; |
Г41 |
Фланец DN150 PN10/16 B, ГОСТ 33259; |
Г42 |
Фланец DN150 PN10/16 E, ГОСТ 33259; |
Г43 |
Фланец DN150 PN40 B, ГОСТ 33259; |
Г44 |
Фланец DN150 PN40 E, ГОСТ 33259; |
Г51 |
Фланец DN200 PN16 B, ГОСТ 33259; |
Г52 |
Фланец DN200 PN16 E, ГОСТ 33259; |
Г53 |
Фланец DN200 PN25 B, ГОСТ 33259; |
Г54 |
Фланец DN200 PN25 E, ГОСТ 33259; |
Г61 |
Фланец DN250 PN10 B, ГОСТ 33259; |
Г62 |
Фланец DN250 PN16 B, ГОСТ 33259; |
Е11 |
Фланец DN50 PN10/16 B, EN1092-1; |
Е12 |
Фланец DN50 PN10/16 E, EN1092-1; |
Е13 |
Фланец DN50 PN25/40 B, EN1092-1; |
Е14 |
Фланец DN50 PN25/40 E, EN1092-1; |
Е21 |
Фланец DN80 PN10/16 B, EN1092-1; |
Е22 |
Фланец DN80 PN10/16 E, EN1092-1; |
Е23 |
Фланец DN80 PN25/40 B, EN1092-1; |
Е24 |
Фланец DN80 PN25/40 E, EN1092-1; |
Е31 |
Фланец DN100 PN10/16 B, EN1092-1; |
Е32 |
Фланец DN100 PN10/16 E, EN1092-1; |
Е33 |
Фланец DN100 PN25/40 B, EN1092-1; |
Е34 |
Фланец DN100 PN25/40 E, EN1092-1; |
Е81 |
Фланец DN125 PN10/16 B, EN1092-1; |
Е41 |
Фланец DN150 PN10/16 B, EN1092-1; |
Е42 |
Фланец DN150 PN10/16 E, EN1092-1; |
Е43 |
Фланец DN150 PN25/40 B, EN1092-1; |
Е44 |
Фланец DN150 PN25/40 E, EN1092-1; |
Е51 |
Фланец DN200 PN10/16 B, EN1092-1; |
Е52 |
Фланец DN200 PN10/16 E, EN1092-1; |
Е53 |
Фланец DN200 PN25 B, EN1092-1; |
Е54 |
Фланец DN200 PN25 E, EN1092-1; |
Е61 |
Фланец DN250 PN10 B, EN1092-1; |
Е62 |
Фланец DN250 PN16 B, EN1092-1; |
А11 |
Фланец 2" (DN50) Cl.150 RF, ASME B16.5; |
А12 |
Фланец 2" (DN50) Cl.300 RF, ASME B16.5; |
А21 |
Фланец 3" (DN80) Cl.150 RF, ASME B16.5; |
А22 |
Фланец 3" (DN80) Cl.300 RF, ASME B16.5; |
Значение |
Расшифровка |
А31 |
Фланец 4" (DN100) Cl.150 RF, ASME B16.5; |
А32 |
Фланец 4" (DN100) Cl.300 RF, ASME B16.5; |
А41 |
Фланец 6" (DN150) Cl.150 RF, ASME B16.5; |
А42 |
Фланец 6" (DN150) Cl.300 RF, ASME B16.5; |
А51 |
Фланец 8" (DN200) Cl.150 RF, ASME B16.5; |
А52 |
Фланец 8" (DN200) Cl.300 RF, ASME B16.5; |
А61 |
Фланец 10" (DN250) Cl.150 RF, ASME B16.5; |
А62 |
Фланец 10" (DN250) Cl.300 RF, ASME B16.5; |
К00 |
Без кронштейна; |
К10 |
С кронштейном; |
XXX |
Специальное исполнение. |
X9 - Выходной сигнал, питание: | |
1 |
4-20 мА HART, 24 В пост. ток, 2-х пров. Схема; |
2 |
4-20 мА, 220 В перем. ток, 4-х пров. схема (корпус с двумя отсеками); |
4 |
RS-485 Modbus-RTU, 4-х пров. схема; |
X |
Специальное исполнение. |
X10 - |
Индикация: |
Д |
ЖК-дисплей без подсветки, окно; |
П |
ЖК-дисплей с подсветкой, окно; |
Н |
ЖК-дисплей без подсветки, глухая крышка; |
Х |
Специальное исполнение. |
X11 - |
Взрывозащита: |
А |
Общепромышленное исполнение; |
И |
0Ex ia IIC T6 Gb; |
В |
1Ex db IIC T6 Gb; |
К |
1Ex db ia IIC T6 Gb; |
П |
Ex tb IIIC T80C Db; |
X |
Специальное исполнение. |
X12 - Опции: | |
H |
Кабельный ввод NPT1/2; |
П |
Предустановка параметров по заказу |
С |
Сварное исполнение фланца; |
Т |
Табличка с позиционным обозначением из нержавеющей стали; |
X |
Специальное исполнение. |
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом гравировки на маркировочную табличку, прикрепляемую на корпус уровнемера. Общий вид маркировочной таблички представлен на рисунке 1.

Рисунок 1 - Пример маркировочной таблички

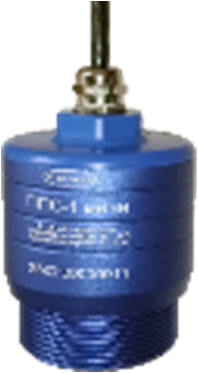

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид уровнемеров представлен на рисунке 2.

АльфаРадар-Б81


АльфаРадар-Б82

АльфаРадар-Б21



АльфаРадар-Б22 АльфаРадар-Б23 АльфаРадар-Б24


АльфаРадар-Б26
Рисунок 2 - Общий вид уровнемеров

АльфаРадар-Б25
АльфаРадар-Б27
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Место нанесения пломбы указаны на рисунке 3.

Рисунок 3 - Место нанесения защитной пломбы
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные МПО приведены в таблице 1.
Таблица 3 - Идентификационные данные микропрограммного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МПО |
Номер версии (идентификационный номер) ПО |
не ниже l.x.yy |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
* «х» принимает значения от 0 до 9. * «уу» принимает значения от 00 до 90. |
Технические характеристики
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня, м | |
- АльфаРадар-Б81, АльфаРадар-Б82 |
от 0,08 до 801) |
- АльфаРадар-Б21, АльфаРадар-Б25, АльфаРадар-Б26, АльфаРадар-Б27 |
от 0,3 до 701) |
- АльфаРадар-Б22, АльфаРадар-Б23, АльфаРадар-Б24 |
от 0,5 до 201) |
Пределы допускаемой абсолютной погрешности измерений уровня, мм2) | |
- АльфаРадар-Б81, АльфаРадар-Б82 при Lизм < 30000 мм |
±1, ±3 |
- АльфаРадар-Б81, АльфаРадар-Б82 при Lизм > 30000 мм |
±3 |
- АльфаРадар-Б21, АльфаРадар-Б22 |
±3 |
- АльфаРадар-Б23, АльфаРадар-Б24, АльфаРадар-Б25 |
±5 |
- АльфаРадар-Б26, АльфаРадар-Б27 |
±15 |
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня, вызванной изменением температуры жидкости от температуры (20±10) °С на каждые 10°С, мм |
±0,005 |
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения2) |
±0,03 |
1) Указан максимальный диапазон измерений. Фактический диапазон измерений уровнемера указывается в шифре исполнения. Примечания: ^^изм - измеренное значение уровня, мм |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - номинальная частота переменного тока, Гц |
от 14 до 30 от 190 до 250 50 |
Разрешение цифрового индикатора и цифрового выходного сигнала, мм |
0,01 |
Параметры измеряемой среды: - избыточное давление, МПа, не более - температура, °С |
6,31) от -50 до +4002) |
Наименование характеристики |
Значение |
Условия эксплуатации и хранения: - температура окружающей среды, °С - относительная влажность (при температуре +40 °С), %, не более |
от -60 до +703) 95 |
Габаритные размеры корпуса уровнемеров, мм, не более: - длина - ширина - высота |
121 97 164 |
Масса корпуса уровнемеров, кг, не более |
1,74 |
1) Указано максимальное давление измеряемой среды. Давление измеряемой среды конкретного уровнемера указывается в паспорте. 2) Указан максимальный диапазон изменений температуры измеряемой среды. Диапазон изменений температуры измеряемой среды конкретного уровнемера указывается в паспорте. 3) Функционирование цифрового индикатора обеспечивается при температуре окружающей среды от минус 20 °С до +70 °С. Воздействие температуры окружающей среды от минус 60 °С до минус 20 °С не приводит к повреждению цифрового индикатора, при этом показания цифрового индикатора могут быть нечитаемыми, частота его обновлений снижается. |
Таблица 6 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее |
20 |
Средняя наработка на отказ, ч, не менее |
150000 |
Знак утверждения типа
наносится методом печати на титульный лист руководства по эксплуатации и паспорта, а также на методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемера.
Комплектность
Таблица 7 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Уровнемер* |
АльфаРадар |
1 шт. |
Руководство по эксплуатации |
ЮНСВ.003.АР.001.РЭ |
1 экз. |
Паспорт |
ЮНСВ.003.АР.001.ПС |
1 экз. |
* - модификация определяется договором поставки |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Уровнемеры АльфаРадар. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
ТУ 26.51.52-003-04709994-2024 Уровнемеры серий АльфаРадар, АльфаФлекс. Технические условия.
