Датчики силоизмерительные тензорезисторные Z16AD1/7.5t
| Номер в ГРСИ РФ: | 94686-25 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Фирма "Bruel & Kjaer Vibro GmbH", Германия |
Датчики силоизмерительные тензорезисторные Z16AD1/7.5t (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при растяжении.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94686-25 | |||||||||
| Наименование | Датчики силоизмерительные тензорезисторные | |||||||||
| Модель | Z16AD1/7.5t | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1534d929-6ea4-b61a-a169-24217ca807af | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hottinger Brüel & Kjaer GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94686-25: Описание типа
2025-94686-25.pdf
|
Скачать | 254.4 КБ | |
|
94686-25: Методика поверки
2025-mp94686-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные Z16AD1/7.5t (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при растяжении.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, защитного корпуса цилиндрической формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Электрическое подсоединение к внешним измерительным усилителям осуществляется через унифицированные электрические разъемы.
К данному типу средства измерений относятся датчики с серийными номерами 023366 и 023369.
Нанесение знака поверки на датчики не предусмотрено.
Серийные номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены несмываемой краской на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчика является неразборной, пломбирование датчиков не производится.
Общий вид датчиков с указанием места нанесения серийного номер приведён на рисунке 1. Общий вид маркировочных табличек приведён на рисунке 2.
2ИА01ПЯ
C€
SJN: 023369
I» 3¥S-
Места нанесения маркировочных табличек

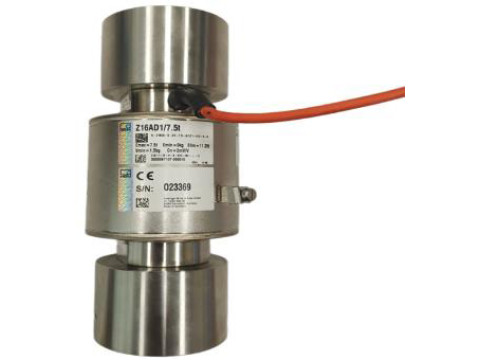

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных Z16AD1/7.5T
Места нанесения серийного
нвм
023369
IBM
023366
S/N:
Im ’ $*♦ ii
Ы213 Qatmibr Genwy Made • Germany
Z16AD1/7.51 ggg*
Mil WM
Emix=7.5t Emln=Okg ЕИт«ц эд
Vmln = 1.5kg Cn=2mV/V kS* 3000067107 ОМОЮ
Z16AD1/7.5I
S421J DttfmlltJ:
Wada w»G<r*enr
Emex=7.5t Emln=Okg Ellm=nat
Vmln=1.5kg Cn=2mV/V
K!iK< М-1-»-и-|-Л1-я---f
3000067107 омою

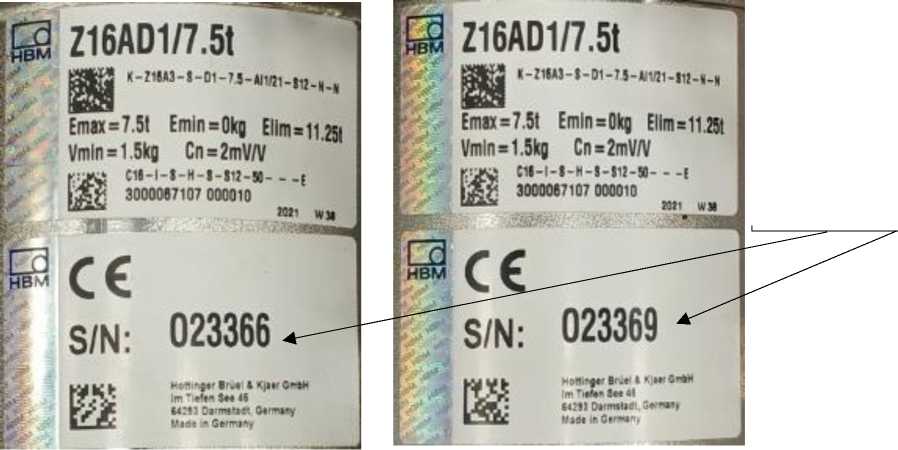

Рисунок 2 - Общий вид маркировочных табличек
Маркировочная табличка, которая наклеена на корпус датчиков, содержит следующую информацию:
- наименование и логотип изготовителя;
- модификацию;
- номинальное усилие в тоннах;
- предельно допустимое усилие в тоннах;
- выходной сигнал при номинальном усилии в мВ\В;
- серийный номер;
- ряд прочей информации в соответствии с технической документацией изготовителя.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное усилие, Fhom, кН (т) |
75 (7,5) |
|
Выходной сигнал при Fhom, мВ/В |
от 2,01 до 2,03 |
|
Нижний предел измерений, % от Fhom |
2 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 |
|
Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (В), % |
0,60 |
|
Предельное значение составляющей погрешности, связанной с повторяемостью показаний (Ьг), % |
0,30 |
|
Предельные значения составляющей погрешности, связанной с градуировочной характеристикой (jC), % |
±0,30 |
|
Предельные значения составляющей погрешности, связанной с дрейфом нуля (jo), % |
±0,20 |
|
Предельное значения составляющей погрешности, связанной с ползучестью (с), % |
0,40 |
|
Предельное значение составляющей погрешности, связанной с гистерезисом (v), % |
0,40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предельно допустимое усилие, % от Fhom |
150 |
|
Усилие разрушения, % от Fhom, не менее |
300 |
|
Номинальное входное сопротивление, Ом |
от 680 до 720 |
|
Номинальное выходное сопротивление, Ом |
от 702,5 до 709,5 |
|
Сопротивление изоляции, МОм, не менее |
5000 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 0,5 до 12 |
|
Габаритные размеры (ДиаметрхВысота), мм, не более: |
75,6x150 |
|
Масса, кг, не более: |
3,43 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик силоизмерительный тензорезисторный |
Z16AD1/7.5t |
1 шт. |
|
Паспорт |
ПС НВМ 6х* |
1 экз. |
|
Руководство по эксплуатации |
Z16AD1/7.5t РЭ |
1 экз. |
|
-* Где х принимает значение равное последней цифре серийного номера | ||
Сведения о методах измерений
приведены в разделе «Указания по монтажу» руководства по эксплуатации на датчик.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
