Аттенюаторы шаговые InfosteraLuna SMA
| Номер в ГРСИ РФ: | 94694-25 |
|---|---|
| Категория: | Аттенюаторы |
| Производитель / заявитель: | ООО "Инфостера", г. Москва |
Аттенюаторы шаговые InfosteraLuna SMA (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94694-25 |
| Действует | по 20.02.2030 |
| Наименование | Аттенюаторы шаговые |
| Модель | InfosteraLuna SMA |
| Модификации |
InfosteraLuna SMA-18-11-1 InfosteraLuna SMA-18-110-10 |
| Приказы |
№1934 от
24.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 44fef315-ed28-ac12-b533-112e5658baa3 |
Производитель / Заявитель
Производственная площадка: SALUKI TECHNOLOGY (QINGDAO) CO., LTD, КИТАЙ, No.1 Xiangling Road, Qingdao 266100; ООО «Инфостера», РОССИЯ, 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, офис 301
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1034-441-2024 ГСИ. Аттенюаторы шаговые InfosteraLuna SMA. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
94694-25: Описание типа
2025-94694-25.pdf
|
Скачать | 222.6 КБ | |
|
94694-25: Методика поверки
2025-mp94694-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
94694-25: Описание типа
2026-94694-25.pdf
|
Скачать | 355.4 КБ | |
|
94694-25: Методика поверки
РТ-МП-1034-441-2024
2025-mp94694-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Аттенюаторы шаговые InfosteraLuna SMA (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Описание
Принцип действия аттенюаторов основан на нормированном ослаблении сигналов с помощью Т-образных звеньев затухания с фиксированными ослаблениями, подключение которых к линии передачи производится с помощью механических кулачковых переключателей.
Конструктивно аттенюаторы выполнены в виде настольных приборов. Переключение соединенных последовательно звеньев затухания производится прецизионными контактами. Аттенюаторы имеют две модификации InfosteraLuna SMA-18-11-1
и InfosteraLuna SMA-18-110-10. Вносимое в линию передачи ослабление регулируется ступенями по 1 дБ (InfosteraLuna SMA-18-11-1) или по 10 дБ (InfosteraLuna SMA-18-110-10).
Вход и выход аттенюаторов - коаксиальный.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, размещенный на лицевой или боковой панелях аттенюатора. Пломбирование аттенюаторов не предусмотрено.

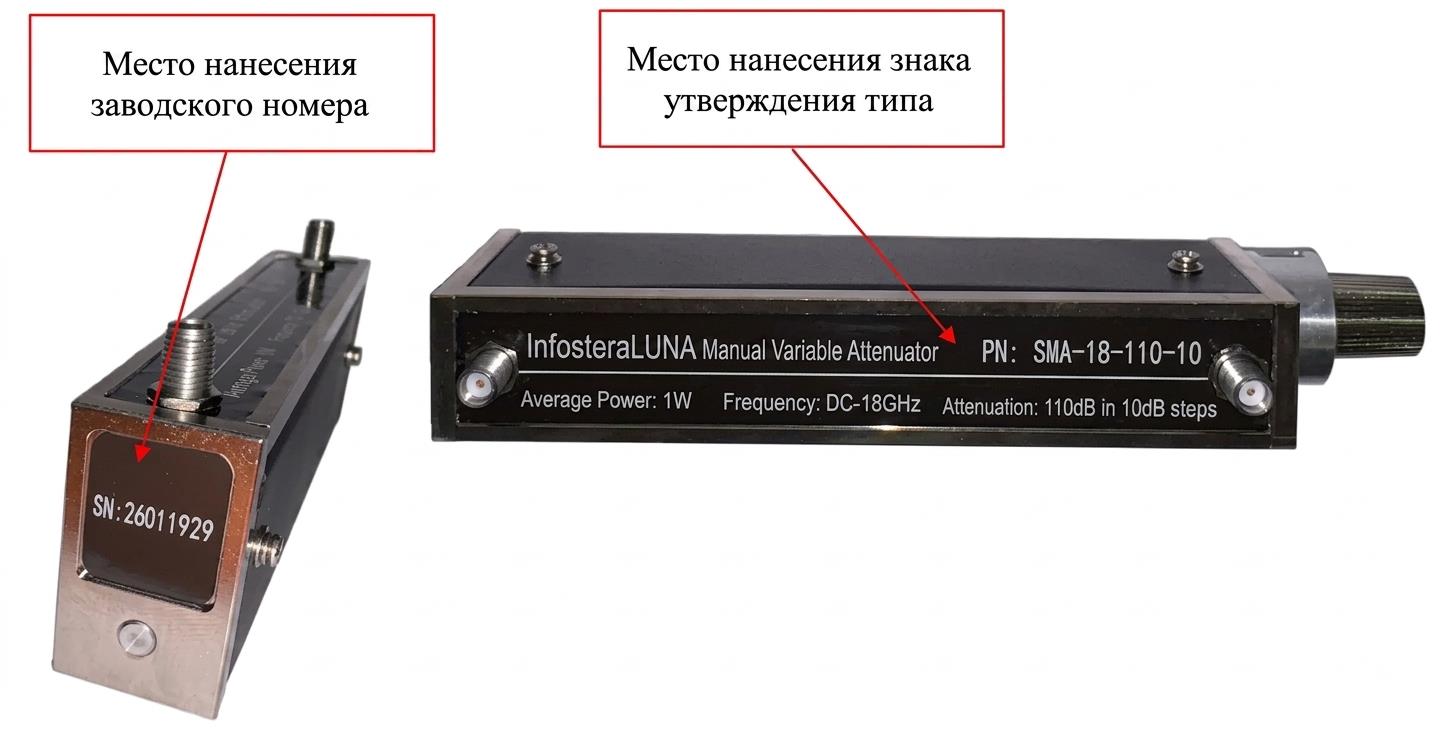

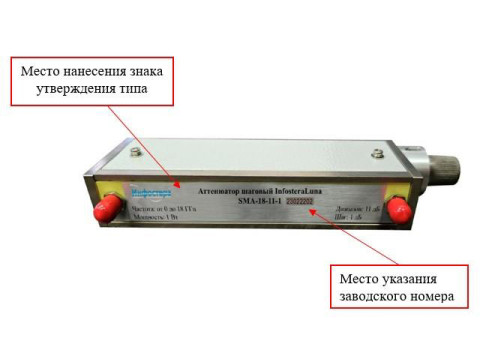

Общий вид средства измерений в корпусах разного цвета представлен на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
InfosteraLUNA Manual Variable Attenuator PN: SMA-18-110-10 t jts
W Average Power: 1W Frequency: DC-18GHz Attenuation: 110dВ in 10dB steps
Рисунок 1 - Общий вид средства измерений
Технические характеристики
|
Таблица 1 - Метрологические характеристики | ||
|
Наименование характеристики |
Значение для модификации | |
|
InfosteraLuna SMA-18-11-1 |
InfosteraLuna SMA-18-110-10 | |
|
Диапазон частот, ГГц |
от 0 до 18 |
от 0 до 18 |
|
Значение ослабления, дБ |
от 0 до 11 |
от 0 до 110 |
|
Шаг ослабления, дБ |
1 |
10 |
|
Максимальный КСВН, не более | ||
|
от 0 до 4 ГГц включ. |
1,50 |
1,50 |
|
св. 4 до 12,4 ГГц включ. |
1,60 |
1,60 |
|
св. 12,4 до 18 ГГц |
1,75 |
1,75 |
|
Вносимые потери, дБ, не более |
2,2 |
2,2 |
Продолжение таблицы 1
|
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификации, дБ | ||||
|
Установленное значение ослабления, дБ |
InfosteraLuna SMA-18-11-1 |
InfosteraLuna SMA-18-110-10 | ||
|
от 0 до 12,4 ГГц включ. |
св. 12,4 до 18 ГГц |
от 0 до 12,4 ГГц включ. |
св. 12,4 до 18 ГГц | |
|
1 |
±0,4 |
±0,8 |
- |
- |
|
2 |
±0,4 |
±0,8 |
- |
- |
|
3 |
±0,5 |
±0,8 |
- |
- |
|
4 |
±0,5 |
±0,8 |
- |
- |
|
5 |
±0,6 |
±0,8 |
- |
- |
|
6 |
±0,6 |
±0,9 |
- |
- |
|
7 |
±0,7 |
±0,9 |
- |
- |
|
8 |
±0,7 |
±0,9 |
- |
- |
|
9 |
±0,7 |
±0,9 |
- |
- |
|
10 |
±0,7 |
±1,0 |
- |
- |
|
11 |
±0,8 |
±1,0 |
- |
- |
|
10 |
- |
- |
±0,5 |
±0,5 |
|
20 |
- |
- |
±0,8 |
±0,9 |
|
30 |
- |
- |
±1,0 |
±1,3 |
|
40 |
- |
- |
±1,3 |
±1,7 |
|
50 |
- |
- |
±1,6 |
±2,0 |
|
60 |
- |
- |
±1,9 |
±2,5 |
|
70 |
- |
- |
±2,2 |
±2,9 |
|
80 |
- |
- |
±2,5 |
±3,3 |
|
90 |
- |
- |
±2,9 |
±3,7 |
|
100 |
- |
- |
±3,3 |
±4,0 |
|
110 |
- |
- |
±3,7 |
±4,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
141,5x57,5x22,5 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, при + 25 °C, % - атмосферное давление, кПа |
от +13 до +33 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится типографским способом на шильдик, размещенный на лицевой панели аттенюатора в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аттенюаторы шаговые |
InfosteraLuna SMA* |
1 шт. |
|
Съемный адаптер N-тип розетка |
- |
по заказу |
|
Перемычка соединительная |
- |
по заказу |
|
Защитные колпачки металлические |
- |
по заказу |
|
E-образный держатель для двух аттенюаторов |
- |
по заказу |
|
Руководство по эксплуатации |
РЭ 26.30.30.180-002-418112-2024 |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
* модификация определяется по согласованию с заказчиком | ||
Сведения о методах измерений
приведены в пункте 3 «Указания по эксплуатации» руководства по эксплуатации РЭ 26.30.30.180-002-418112-2024.
Нормативные документы
ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений
ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц»
Технические условия ТУ 26.30.30.180-002-418112-2024 «Аттенюаторы шаговые
InfosteraLuna SMA. Технические условия»
