Пирометры инфракрасные стационарные DCTQ-3514
| Номер в ГРСИ РФ: | 94710-25 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Changzhou Lucheng Sensor Co., Ltd., Китай |
Пирометры инфракрасные стационарные DCTQ-3514 (далее по тексту - пирометры) предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой показателем визирования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94710-25 |
| Действует | по 21.02.2030 |
| Наименование | Пирометры инфракрасные стационарные |
| Модель | DCTQ-3514 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5feb7114-e9a4-0a98-adac-ad13bb144a19 |
Производитель / Заявитель
Changzhou Lucheng Sensor Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94710-25: Описание типа
2025-94710-25.pdf
|
Скачать | 182.7 КБ | |
|
94710-25: Методика поверки
2025-mp94710-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Пирометры инфракрасные стационарные DCTQ-3514 (далее по тексту - пирометры) предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой показателем визирования.
Описание
Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Пирометры инфракрасные стационарные DCTQ-3514 могут работать как в односпектральном, так и в двухспектральном режимах.
Размер контролируемого участка поверхности определяется оптической системой пирометров. Значения измеренной температуры отображаются на жидкокристаллическом дисплее (ЖКД) в цифровой форме и могут быть переданы в измерительную цепь при помощи специального сигнального кабеля в виде аналоговых сигналов постоянного тока в диапазоне от 4 до 20 мА или напряжения в диапазоне от 0 до 10 В, полученных в результате цифро-аналогового преобразования цифрового сигнала.
Пирометры инфракрасные стационарные DCTQ-3514 конструктивно выполнены в цилиндрическом корпусе из нержавеющей стали. На тыльной стороне расположен объектив и лазерный целеуказатель. На лицевой стороне пирометров расположен ЖКД и кнопки управления. На корпусе пирометров также имеется резьбовой штекер-разъем для подключения сигнального кабеля, предназначенного для питания пирометра, а также для передачи аналогового выходного сигнала.
Фотографии общего вида пирометров инфракрасных стационарных DCTQ-3514 приведены на рисунках 1-2.

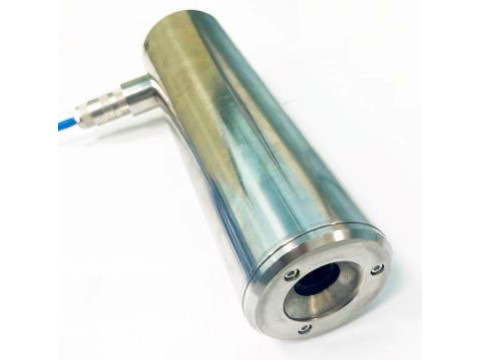

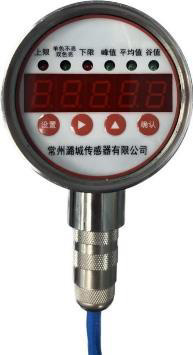

Рисунок 1 - Общий вид пирометров инфракрасных стационарных DCTQ-3514

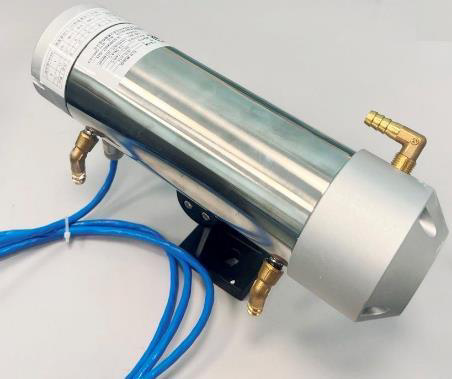

Рисунок 2 - Общий вид пирометров инфракрасных стационарных DCTQ-3514 с применением контура водяного охлаждения
Место
номера
Заводской номер пирометров инфракрасных стационарных DCTQ-3514 в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус
пирометра. Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Пломбирование пирометров не предусмотрено.
Программное обеспечение
Пирометры инфракрасные стационарные DCTQ-3514 имеют встроенное программное обеспечение, которое используется для преобразования и обработки информации, полученной в процессе проведения измерения, загружаемое в пирометр на предприятии-изготовителе во время производственного цикла.
Встроенное ПО является метрологически значимым, находящееся в ПЗУ, размещенном внутри корпуса пирометра, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО пирометров инфракрасных стационарных
DCTQ-3514
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
3.000 |
|
Цифровой идентификатор программного обеспечения |
Отсутствует |
Технические характеристики
Метрологические и основные технические характеристики пирометров инфракрасных стационарных DCTQ-3514 приведены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики пирометров
инфракрасных стационарных DCTQ-3514
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +350 до +1400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,005-t + 1), где t - значение измеряемой температуры, °С |
|
Повторяемость результатов измерений, °C |
±2 |
|
Показатель визирования |
1:50 |
|
Коэффициент излучательной способности (в зависимости от режима работы): - односпектральный - двухспектральный |
от 0,850 до 1,000 (шаг настройки 0,001); от 0,850 до 1,150 (шаг настройки 0,001) |
|
Спектральный диапазон, мкм |
от 0,9 до 1,7 (канал 1) 1,7 (канал 2) |
|
Время установления показаний, мс, не более |
20 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
1 |
|
Масса, кг, не более |
1,12 (без кабеля) |
|
Габаритные размеры (диаметрхдлина), мм, не более |
060x180 |
|
Длина кабеля, м, не более |
10 |
|
Напряжение питания, В |
24 |
|
Наименование характеристики |
Значение |
|
Выходной аналоговый сигнал: - по току, мА - по напряжению, В |
от 4 до 20 от 0 до 10 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более |
от -20 до +55 (до +120*) 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
18 000 |
|
Средний срок службы, лет, не менее |
2 |
|
Примечание: * - при использовании контура с водяным охлаждением, поставляемого по дополнительному заказу. | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометр инфракрасный стационарный |
DCTQ-3514 |
1 шт. |
|
Руководство по эксплуатации на пирометры инфракрасные стационарные DCTQ-3514 |
- |
1 экз. |
|
Кабель соединительный |
- |
1 шт. |
|
Контур водяного охлаждения |
- |
1 шт. (по дополнительному заказу) |
Сведения о методах измерений
приведены в разделе 2 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя Changzhou Lucheng Sensor Co., Ltd., Китай.
