Датчики температуры PS8000
| Номер в ГРСИ РФ: | 94719-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | HYDR-STAR FLUID CONTROL COMPANY LIMITED, Китай |
Датчики температуры PS8000 (далее - датчики) предназначены для измерений и преобразований температуры газообразных или жидких измеряемых сред в унифицированный аналоговый выходной сигнал силы постоянного тока и цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94719-25 |
| Действует | по 25.02.2030 |
| Наименование | Датчики температуры |
| Модель | PS8000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 55c6bd4e-e12d-f30c-a59b-5086f4369a5c |
Производитель / Заявитель
HYDR-STAR FLUID CONTROL COMPANY LIMITED, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94719-25: Описание типа
2025-94719-25.pdf
|
Скачать | 240.2 КБ | |
|
94719-25: Методика поверки
2025-mp94719-25.pdf
|
Скачать | 636.4 КБ |
Описание типа
Назначение
Датчики температуры PS8000 (далее - датчики) предназначены для измерений и преобразований температуры газообразных или жидких измеряемых сред в унифицированный аналоговый выходной сигнал силы постоянного тока и цифровой выходной сигнал.
Описание
Принцип действия датчиков основан на преобразовании преобразователем измерительным сигнала от первичного преобразователя (сенсора) в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА.
Первичный преобразователь состоит из измерительной вставки с чувствительным элементом в виде термопреобразователя сопротивления, помещенного в защитную арматуру.
Основными компонентами датчиков являются цифровой модуль и металлический корпус с электронным блоком. Цифровой модуль включает в себя первичный преобразователь и электронную часть сенсора. Корпус электронного блока состоит из платы вывода, дополнительных внешних кнопок, клеммного блока и дисплея. Дисплей отображает выходной сигнал и диагностические сообщения в виде условных сокращений. Дисплей снабжен стеклянной крышкой. Датчики выпускаются в различных корпусах, и могут не комплектоваться дисплеем.
Структурная схема условного обозначения модификации датчика:
PS8000 □□□ □□ □
1 234 56/7
1 - наименование типа датчика;
2 - тип сенсора (Z - термопреобразователь сопротивления (далее - ТС));
3 - материал чувствительного элемента:
- P - ТС с НСХ Pt100 по ГОСТ 6651;
- Р2 - ТС с НСХ Pt1000 по ГОСТ 6651;
4 - код (В - преобразователь температуры);
5 - тип монтажа:
- 1 - без крепления;
- 2 - фиксированная резьба;
6 - резьбовое соединение:
- 0 - G1/4”
- 4 - G1/2”
- 4D - M20x1,5;
- 4F - M16x1,5;
7 - диапазон измерений:
■ А - диапазон измерений от минус 60 до плюс 150 оС;
■ В - диапазон измерений от минус 40 до плюс 200 оС.
Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера

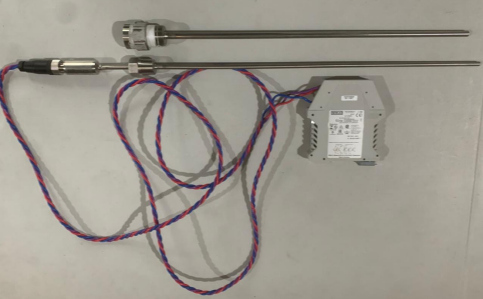

Рисунок 1 - Внешний вид датчиков и место нанесения заводского номера
Пломбирование датчиков не предусмотрено.
Конструкция датчиков не предусматривает нанесение знака поверки.
Заводские номера, однозначно идентифицирующие каждый экземпляр датчиков в виде цифрового обозначения, состоящего из восьми арабских цифр, нанесены методом гравировки на шильдики (рисунок 2), прикрепленные к корпусу датчика.
Рисунок 2 - Шильдик датчика температуры
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования измеренных значений в выходной сигнал силы постоянного тока и отображения измеренной температуры на дисплее датчиков.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО. ПО устанавливается на заводе-изготовителе и не имеет идентификационных данных. ПО неизменяемое и несчитываемое.
Уровень защиты ПО датчиков от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
Таблица 1 - Метрологические характеристики датчиков
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений температуры, оС: - для модификации PS8000-XXX-XXX/A: - для модификации PS8000-XXX-XXX/B: |
от - 60 до + 150 от - 40 до + 200 |
|
Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной отклонением температуры от 23 оС, % от диапазона измерений на каждые 10 оС |
± 0,05 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
24 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от - 40 до + 70 от 30 до 80 от 84,0 до 106,7 |
|
Габаритные размеры, не более, мм: - длина - ширина - высота |
120 90 130 |
|
Длина монтажной части, мм |
от 10 до 3000 |
|
Масса, не более, кг |
1,5 |
|
Пылевлагозащита по ГОСТ 14254 |
IP65 |
|
Срок службы |
8 лет |
|
Средняя наработка на отказ, ч |
65000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Количество, шт. |
|
Датчик температуры PS8000 |
PS8000-XXX-XXX/X |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры от 0,3 до 3473,15 К (от минус 272,85 оС до 3200 оС)».
