Датчики давления PS6000

Назначение

Датчики давления PS6000 (далее - датчики) предназначены для измерений и преобразований избыточного давления газообразных или жидких измеряемых сред в унифицированный аналоговый выходной сигнал силы постоянного тока.

Описание

Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сопротивления. Этот сигнал затем преобразуется в цифровой с помощью блока преобразования сигналов. Микропроцессор обрабатывает сигналы, поступающие от блока преобразования сигналов и формирует выходной сигнал силы постоянного тока.

Основными компонентами датчиков являются цифровой модуль и металлический корпус с электронным блоком. Цифровой модуль включает в себя первичный преобразователь и электронную часть. Электрические сигналы от цифрового модуля передаются на плату вывода, размещенную в корпусе электронного блока. Корпус электронного блока состоит из платы вывода, дополнительных внешних кнопок, клеммного блока и индикаторного дисплея. Дисплей отображает измеренное значение давления. Дисплей снабжен стеклянной крышкой.

Структурная схема условного обозначения модификации датчика:

PS6000 □□  □□ □□ □ ,□,□,□

1       2     3    45   6 / 7 / 8 / 9

1 - наименование типа датчика;

2 - метод подключения (CR - двухпроводное подключение);

3 - Тип корпуса:

■ Da - промышленный тип;

4 - Код:

■ А - преобразователь давления;

5 - Тип монтажа:

■ 1 - Без крепления устройство;

■ 2 - Фиксированная резьба;

■ 3 - Винтовая резьба подвижной перегородки;

■ 4 - Фиксированный фланец;

■ 5 - Подвижный фланец;

■ 6 - Зажим;

■ 7 - Контактный кулачок;

■ 8 - Тип обруча (размер трубки, мм);

6 - резьбовое соединение:

- A - 1/2'' NPT;

■ B - M20x1,5,

- C - 9/16-18 UNF(F));

7 - максимальное избыточное давление;

8 ,9 прочие сведения:

- G - избыточное давление,

- S - дисплей (LED, ZN, ZX LCD).

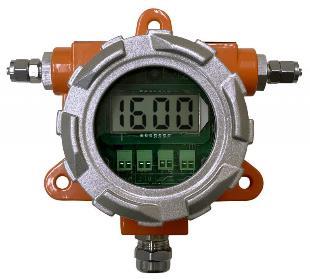

Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Внешний вид датчиков и место нанесения заводского номера

Пломбирование датчиков не предусмотрено.

Конструкция датчиков не предусматривает нанесение знака поверки.

Заводские номера, однозначно идентифицирующие каждый экземпляр датчиков в виде цифрового обозначения, состоящего из восьми арабских цифр, нанесены методом гравировки на шильдики (рисунок 2), прикрепленные к корпусу датчика.

Pressure sensor

Part No. PS6000-CR-Da-A 1-A-60/6/S

Sr. No 24042451,          Accuracy- 05%;

Sense range 0-60 MPa,-     Output 14 -20) mA;

Input 24 VDC;              ТА-40-.60T.

IP 65;                   Date 20240428

Рисунок 2 - Шильдик датчика давления

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования измеренных значений в выходной сигнал силы постоянного тока и отображения измеренного давления на дисплее датчиков.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО. ПО устанавливается на заводе-изготовителе и не имеет идентификационных данных. ПО неизменяемое и несчитываемое.

Уровень защиты ПО датчиков от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Таблица 1 - Метрологические характеристики датчиков

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 1.4 «Устройство и работа» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
