Анализаторы кислорода оптические Окси-ОМА
| Номер в ГРСИ РФ: | 94726-25 |
|---|---|
| Производитель / заявитель: | ПАО "Газпром автоматизация", г.Москва |
Анализаторы кислорода оптические Окси-ОМА (далее - анализаторы) предназначены для измерений молярной доли кислорода в природном газе, инертных газах, водороде и газообразном пропане.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94726-25 |
| Действует | по 25.02.2030 |
| Наименование | Анализаторы кислорода оптические |
| Модель | Окси-ОМА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 147a3bef-ddd9-9b68-f2d0-0a9a7c17e773 |
Производитель / Заявитель
Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94726-25: Описание типа
2025-94726-25.pdf
|
Скачать | 169.5 КБ | |
|
94726-25: Методика поверки
2025-mp94726-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Анализаторы кислорода оптические Окси-ОМА (далее - анализаторы) предназначены для измерений молярной доли кислорода в природном газе, инертных газах, водороде и газообразном пропане.
Описание
Принцип действия - люминесцентный. Метод основан на тушении кислородом фотолюминесценции молекул органических красителей.
Анализаторы представляют собой стационарные одноканальные приборы непрерывного действия.
Анализаторы выполнены во взрывозащищённом исполнении и могут размещаться во взрывоопасных зонах. Конструктивно анализатор состоит из электронно-вычислительного модуля с постоянно подключенным к нему измерительным модулем.
Электронно-вычислительный модуль представляет собой взрывонепроницаемую оболочку, внутри которой размещены: блок электропитания, блок вычисления и управления (БВУ), электронно-оптический блок датчика кислорода, два барьера искробезопасности и устройство отображения. Передняя панель электронно-вычислительного модуля представляет собой съемную крышку оболочки, на которой расположено смотровое окно устройства отображения. На нижней стенке взрывонепроницаемой оболочки могут быть установлены от четырех до семи вводов кабельных и до трех заглушек.
Измерительный модуль анализатора представляет собой единую конструкцию, которая состоит из газового тракта, выполненного из нержавеющей стали, и встроенных в него датчиков температуры и давления и чувствительного элемента кислорода. Чувствительный элемент соединен защищенной оптической линией с электронно-вычислительным модулем. Датчики температуры и давления используются для введения поправки в результат измерений от температуры и давления анализируемой газовой среды. Показания датчиков температуры и давления являются индикаторными.
Измерительная информация от чувствительного элемента, датчиков температуры и давления поступает на БВУ. БВУ обрабатывает сигналы и выводит результат измерений на устройство отображения и на интерфейсы связи. Электрическое питание осуществляется от источников постоянного или переменного тока.
Анализаторы выпускаются в двух исполнениях - Окси-ОМА исп. 1 и Окси-ОМА исп. 2, различающихся диапазоном измерений.
Общий вид анализаторов представлен на рисунке 1.
Конструкцией анализаторов предусмотрена пломбировка корпуса от несанкционированного доступа путем нанесения самоклеящейся номерной пломбы -наклейки, либо оттиском пломбира стопорного винта. Место пломбировки корпуса анализатора указано на рисунке 1.
Заводской номер наносится печатным способом в цифровом формате на маркировочную табличку, расположенную на крышке электронно-вычислительного модуля. Общий вид таблички, наносимой на корпус анализатора, приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Место пломбирования

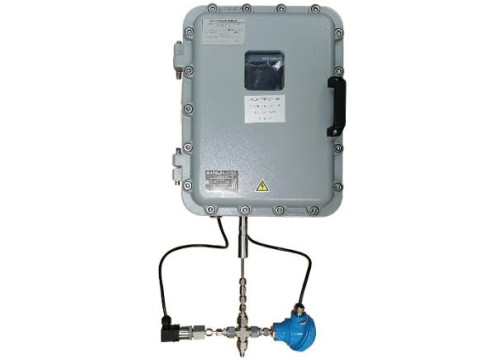

Рисунок 1 - Общий вид анализатора
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Анализаторы имеют программное обеспечение (ПО). ПО осуществляет следующие функции:
- обработка измерительной информации от чувствительного элемента, датчиков температуры и давления;
- расчет значений молярной доли кислорода по данным от чувствительного элемента, датчиков температуры и давления;
- формирование аналогового и цифрового выходных сигналов;
- идентификация ПО;
- передача сервисной и статусной информации о состоянии результатов измерений по протоколу RS 485 и Ethernet;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_______________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Окси-ОМА |
|
Номер версии (идентификационный номер) ПО |
0.х.у1) |
|
1) Номер версии записывается в виде O.x.y, где «0» указывает на метрологически значимую (неизменяемую) часть ПО, а «x, у» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на метрологические характеристики средства измерений (интерфейс, устранение незначительных программных ошибок и т.п.). | |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент (измерительный канал) |
Исполнение1) |
Диапазон измерений молярной доли, млн-1 |
Пределы допускаемой основной абсолютной погрешности, (А), млн-1 |
|
Кислород (О2) |
Окси-ОМА исп. 1 |
от 0 до 10 включ. св. 10 до 500 |
±0,8 ±(0,4+0МСвх)2) |
|
Окси-ОМА исп. 2 |
от 50 до 10000 |
±(7,5+0,03^Свх)2) | |
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха: от +15 °C до +25 °C; - относительная влажность до 80 % при температуре +25 °C; - диапазон атмосферного давления: от 98,0 до 104,6 кПа | |||
|
1) Диапазон измерений соответствует исполнению анализатора, определяется при заказе анализатора, устанавливается производителем и не может быть изменен пользователем в процессе эксплуатации. 2) Свх - молярная доля определяемого компонента на входе анализатора, млн-1. | |||
Таблица 3 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от значения, при котором определялась основная погрешность, в пределах условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности. |
±0,5 |
|
Пределы допускаемого изменения показаний за 24 часа непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от значения, при котором определялась основная погрешность, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Время прогрева анализатора, мин, не более |
15 |
|
Время установления показаний То,9, с, не более |
120 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
230±23 |
|
Потребляемая электрическая мощность, Вт, не более |
100 |
|
Маркировка взрывозащиты 1) |
1Ex d op pr [ia Ga] ПВ+Н2 T4 Gb X |
|
Степень защиты от внешних воздействий 2) |
IP65 |
|
Выходные интерфейсы |
от 4 до 20 мА, RS 485, Ethernet |
|
Условия эксплуатации анализаторов: - диапазон температуры окружающей среды, оС - диапазон относительной влажности окружающей среды, без конденсации влаги (без прямого попадания атмосферных осадков) % - диапазон атмосферного давления, кПа |
от -20 до +50 от 0 до 95 от 87,0 до 106,7 |
|
Параметры анализируемой газовой среды на входе анализатора: - диапазон температуры анализируемой газовой среды, оС - диапазон абсолютного давления, кПа - диапазон объемного расхода, дм3/мин |
от -20 до +50 от 80 до 200 от 0,1 до 4,0 |
|
Габаритные размеры, мм, не более: Электронно - вычислительный модуль: - длина - ширина - высота Измерительный модуль: - длина - ширина - высота |
360 470 515 150 350 200 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - Электронно - вычислительный модуль - Измерительный модуль |
32 3 |
|
1)1 По ГОСТ 31610.0-2014 (IEC 60079-0:2011). 2) По ГОСТ 14254-2015 (IEC 60529:2013). | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Среднее время наработки до отказа, ч, не менее |
40000 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и паспорта и на маркировочную табличку, расположенную на крышке электронно-вычислительного модуля.
Комплектность
Таблица 6 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор кислорода оптический |
Окси-ОМА |
1 шт. |
|
Руководство по эксплуатации |
СНАГ.413324.002 РЭ |
1 экз. |
|
Паспорт |
СНАГ.413324.002 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа СНАГ.413324.002 РЭ «Анализатор кислорода оптический «Окси-ОМА». Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
СНАГ.413324.002 ТУ Анализатор кислорода оптический «Окси-ОМА». Технические условия.
