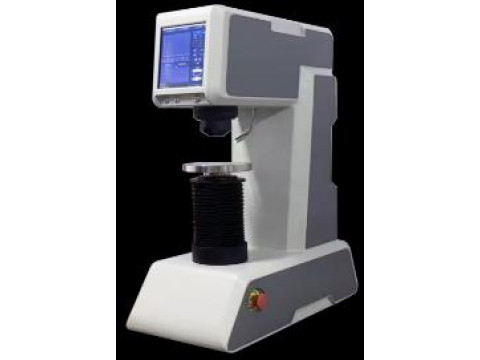

Твердомеры Melytec UNI250

Идентификационные данные (признаки)

Значение

Идентификационное наименование

DigiRock BRV5

Номер версии (идентификационный номер ПО)

1:Х.Х.Х

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Шкалы твердости Роквелла

HRA, HRB, HRC

Шкалы твердости Супер-Роквелла

HRN, HRT

Диапазоны измерений твердости по шкалам Роквелла

от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 HRC

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла (размах) от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 HRC

±1,2 (0,8)

±3,0 (1,2)

±2,0 (1,2)

±2,0 (0,8)

±1,5 (0,8)

±1,0 (0,8)

Диапазон измерений твердости по шкалам Супер-Роквелла

от 70 до 90 включ. HR15N от 90 до 94 HR15N

от 40 до 76 включ. HR30N св. 76 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T

от 15 до 70 включ. HR30T св. 70 до 82 HR30T

от 10 до 72 HR45T

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла (размах)

от 70 до 90 включ. HR15N

св. 90 до 94 HR15N

от 40 до 76 включ. HR30N

св. 76 до 86 HR30N

от 20 до 78 HR45N

от 62 до 93 HR15T

от 15 до 70 включ. HR30T

св. 70 до 82 HR30T

от 10 до 72 HR45T

±2,0 (1,2)

±1,0 (1,0)

±2,0 (1,2)

±1,0 (1,0)

±2,0 (1,2)

±3,0 (2,4)

±3,0 (2,4)

±2,0 (2,0)

±3,0 (2,4)

Шкала твердости Бринелля

K= P/D2

Диапазон измерений чисел твердости, HB(W)

св. 8 до 16 включ.

св.16 до 32 включ.

св. 32 до 50 включ.

св.50 до 75 включ.

св. 75 до 100 включ.

св.100 до 125 включ.

св.125 до 250 включ.

св.250 до 350 включ.

св. 350 до 450 включ.

св.450 до 550 включ.

св. 550 до 650 включ.

Пределы допускаемой абсолютной погрешности твердоме

ра (размах), HB(W)

HB(W) 2,5/15,625

2,5

2,8

2,8

2,8

-

-

-

-

-

-

-

-

HB(W) 5/62,5

2,5

2,8

2,8

2,8

-

-

-

-

-

-

-

-

Hb(w) 10/250

2,5

2,8

2,8

2,8

-

-

-

-

-

-

-

-

HB(W) 2,5/31,25

5

-

2,8

2,8

4,2

7

-

-

-

-

-

-

Hb(w) 5/125

5

-

2,8

2,8

4,2

7

-

-

-

-

-

-

HB(W) 2,5/62,5

10

-

-

2,8

4,2

7

7

10,5

-

-

-

-

Hb(w) 5/250

10

-

-

2,8

4,2

7

7

10,5

-

-

-

-

HB(W) 2,5/187,5

30

-

-

-

-

-

7

10,5

14,7

18,9

23,1

27,3

Наименование параметра

Значение параметра

Основные испытательные нагрузка по шкалам Роквелла, Н (кгс)

588,4 (60)

980,7 (100);

1471(150)

Основные испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс)

147,1 (15)

294,2 (30)

441,3 (45)

Предварительная испытательная нагрузка по шкалам Роквелла, Н (кгс)

98,07 (10)

Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс)

29,42 (3)

Испытательные нагрузки по шкалам твердости Бринелля, Н (кгс)

2452(250)

1226 (125)

612,9 (62,5) 1839(187,5)

306,5 (31,25)

153,2 (15,625)

Диапазон времени выдержки испытательной нагрузки, с

от 0 до 180

Параметры электрического питания от сети переменного тока: - напряжение питания, В

220 ±10 %

Наименование параметра

Значение параметра

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

до 80

- атмосферное давление, кПа

от 84 до 106,7

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +35

- относительная влажность воздуха, %

до 85

- атмосферное давление, кПа

от 84 до 106,7

Габаритные размеры твердомеров:

- длины, мм, не более

640

- ширина, мм, не более

280

- высота, мм, не более

900

Масса твердомеров, кг, не более

150

Наименование

Обозначение

Количество

Твердомер

Melytec UNI250

1 шт.

Индентор 0 1,588 мм

стальной/твердосплавный*

1 шт.

Индентор 0 2,5 мм*

стальной/твердосплавный*

1 шт.

Индентор 0 5 мм*

стальной/твердосплавный*

1 шт.

Индентор 0 10 мм*

стальной/твердосплавный*

1 шт.

Алмазный наконечник

-

1 шт.

Оптическая система *

-

1 комп.

Меры твердости*

-

1 комп.

Паспорт

Melytec UNI250-QC

1 экз.

Руководство по эксплуатации

Melytec иМ250-РЭ

1 экз.

*по согласованию с заказчиком
