Полуприцеп-цистерна KASSBOHRER
| Номер в ГРСИ РФ: | 94769-25 |
|---|---|
| Производитель / заявитель: | Фирма "Kassbohrer Fahrzeugwerke GmbH", Германия |
Полуприцепы-цистерны KASSBOHRER (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94769-25 |
| Наименование | Полуприцеп-цистерна |
| Модель | KASSBOHRER |
Производитель / Заявитель
Kässbohrer FAHRZEUGWERKE GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94769-25: Описание типа | Скачать | 354.7 КБ | |
| 94769-25: Методика поверки | Скачать | 71.2 КБ |
Описание типа
Назначение
Полуприцепы-цистерны KASSBOHRER (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ KASSBOHRER зав. № W09696000T3R12190 представлен
на рисунках 1-2.
Рисунок 1 - Общий вид ППЦ KASSBOHRER

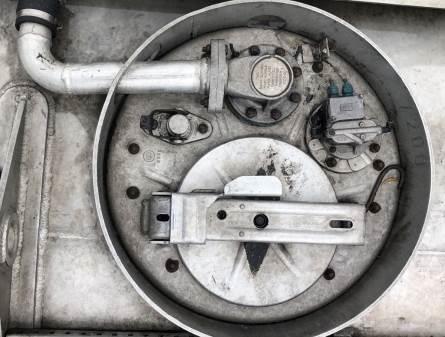

Рисунок 2 - Общий вид горловины ППЦ KASSBOHRER
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
40000 |
|
Вместимость 1 секции, дм3 |
7300 |
|
Вместимость 2 секции, дм3 |
7250 |
|
Вместимость 3 секции, дм3 |
5750 |
|
Вместимость 4 секции, дм3 |
5050 |
|
Вместимость 5 секции, дм3 |
7350 |
|
Вместимость 6 секции, дм3 |
7300 |
|
Количество секций, шт. |
6 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
6700 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
10600 2480 3110 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 45 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
KASSBOHRER |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна KASSBOHRER», раздел 8.
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
