Измерители емкости и ESR E7-53
| Номер в ГРСИ РФ: | 94779-25 |
|---|---|
| Производитель / заявитель: | ООО "Остек-Электро", г.Москва |
Измерители емкости и ESR E7-53 (далее - измерители) предназначены для измерений электрической емкости и эквивалентного последовательного сопротивления (далее - ESR) электрических конденсаторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94779-25 |
| Действует | по 28.02.2030 |
| Наименование | Измерители емкости и ESR |
| Модель | E7-53 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 97c768df-0b30-66ee-3a86-e18d599d6cdf |
Производитель / Заявитель
Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94779-25: Описание типа
2025-94779-25.pdf
|
Скачать | 272.5 КБ | |
|
94779-25: Методика поверки
2025-mp94779-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Измерители емкости и ESR E7-53 (далее - измерители) предназначены для измерений электрической емкости и эквивалентного последовательного сопротивления (далее - ESR) электрических конденсаторов.
Описание
Принцип действия измерителей основан на исследовании характеристики заряда конденсатора постоянным током. Суть метода заключается в определении двух временных интервалов зарядки конденсаторов постоянным током до определенных напряжений, по значениям которых вычисляются значения электрической емкости и ESR. При этом, электрическая емкость определяется наклоном прямой заряда, который можно рассчитать по двум измеренным временным точкам, а ESR - смещением этой прямой вдоль оси ординат.
Конструктивно измерители выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены кнопка включения, сенсорный экран и измерительные разъемы.
Заводской номер измерителей наносится на маркировочную табличку,
расположенную на задней панели корпуса, типографским методом в виде цифрового кода.
Общий вид измерителей с указанием места ограничения доступа к местам настройки, мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1, 2. Способ ограничения доступа к местам настройки - нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий боковую крышку измерителей. Нанесение знака поверки на измерители не предусмотрено.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа (вид спереди)
Место нанесения
заводского номера
Место нанесения пломбировочной наклейки

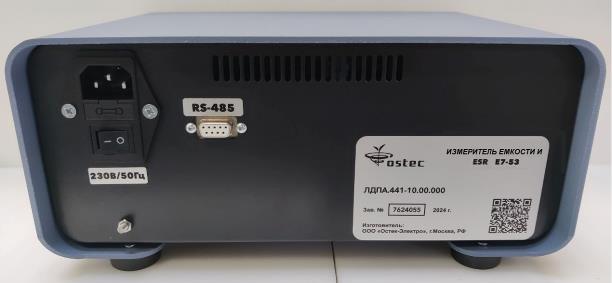

Рисунок 2 - Общий вид измерителей с указанием места ограничения доступа к местам настройки и места нанесения заводского номера (вид сзади)
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) измерителей обеспечивает функционирование измерителей и управление интерфейсом. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
З.х.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (3); - номер версии метрологически незначимой части ПО (x.x), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики при измерении электрической емкости
|
Диапазон измерений электрической емкости |
Поддиапазон измерений электрической емкости |
Режим тока заряда емкости, мА |
Режим напряжения заряда емкости, В |
Пределы допускаемой относительной погрешности измерений электрической емкости, % |
|
от 0,1 нФ до 110 мкФ |
от 0,1 до 10 нФ включ. |
0,1 |
9,5 |
±6,6 |
|
св. 10 до 100 нФ включ. |
0,1 |
5 или 9,5 |
±4,0 | |
|
св. 100 нФ до 10 мкФ включ. |
0,1 |
5 или 9,5 |
±1,0 | |
|
св. 10 до 100 мкФ включ. |
10 |
5 или 9,5 |
±1,0 | |
|
св. 100 до 110 мкФ включ. |
250 |
9,5 |
±1,5 |
Таблица 3 - Метрологические характеристики при измерении эквивалентного
последовательного сопротивления
|
Диапазон измерений эквивалентного последовательного сопротивления |
Пределы допускаемой относительной погрешности измерений эквивалентного последовательного сопротивления, % |
|
от 0,2 до 10,0 Ом |
±7,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - номинальное значение частоты переменного тока, Гц |
230±23 50 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
185х285х135 |
|
Масса, кг, не более |
4 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа |
от +15 до +35 от 45 до 75 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
7000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную на задней панели измерителя, типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель емкости и ESR |
E7-53 |
1 шт. |
|
Измерительные щупы |
- |
1 шт. |
|
Измерительные щупы «крокодилы» |
- |
1 шт. |
|
Руководство по эксплуатации |
ЛДПА.441-10.00.000РЭ |
1 экз. |
|
Формуляр |
ЛДПА.441-10.00.000ФО |
1 экз. |
Сведения о методах измерений
приведены в п. 5.3 «Методика измерения» документа ЛДПА.441-10.00.000РЭ «Измерители емкости и ESR E7-53. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ЛДПА.441-10.00.000ТУ «Измерители емкости и ESR E7-53. Технические условия».
