Контроллеры программируемые логические ALTUS Nexto Xpress (далее по тексту -контроллеры) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, а также воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 94801-25
Наименование Контроллеры программируемые логические
Модель ALTUS Nexto Xpress
Срок свидетельства (Или заводской номер) 04.03.2030
Производитель / Заявитель

Altus Sistemas de Automação S.A., Бразилия

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Актуальность информации 16.03.2025

Поверители

Загрузка...

Скачать

94801-25: Описание типа Скачать 380.5 КБ
94801-25: Методика поверки Скачать 69.7 КБ

Описание типа

Назначение

Контроллеры программируемые логические ALTUS Nexto Xpress (далее по тексту -контроллеры) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, а также воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.

Описание

Контроллеры предназначены для управления процессом во всех диспетчерских приложениях, для управления производством, передачей и распределением электроэнергии в таких системах, как гидроэлектростанции (ГЭС) и электроподстанции. Контроллеры могут быть использованы в химической, нефтедобывающей, нефтеперерабатывающей, горнорудной, металлургической, и других отраслях промышленности.

Принцип действия контроллеров заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в центральный процессор и обработке цифрового кода, а также преобразовании заданного кода в выходные электрические сигналы посредством цифроаналогового преобразования (ЦАП), выдаче управляющего воздействия для передачи информационных и управляющих сигналов контроллеров.

Конструктивно контроллеры выполнены в едином пластиковом корпусе с возможностью крепления на DIN-рейку. Подключение внешних связей осуществляется через разъемные соединения, расположенные на верхней и нижней сторонах контроллеров. Имеется наличие интерфейсов Ethernet, CAN, USB и последовательного интерфейса RS-485.

Контроллеры изготавливаются в четырех модификациях: XP315, XP325, XP340 и XP350, отличающихся наличием/отсутствием и количеством аналоговых входов и выходов.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку типографским способом, расположенной на левой стороне корпуса контроллеров.

Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.

Пломбирование контроллеров не предусмотрено.

Общий вид контроллеров представлен на рисунках 1-4.

Общий вид маркировочной таблички контроллеров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 5.

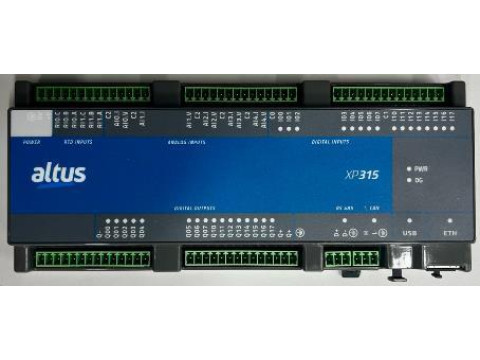

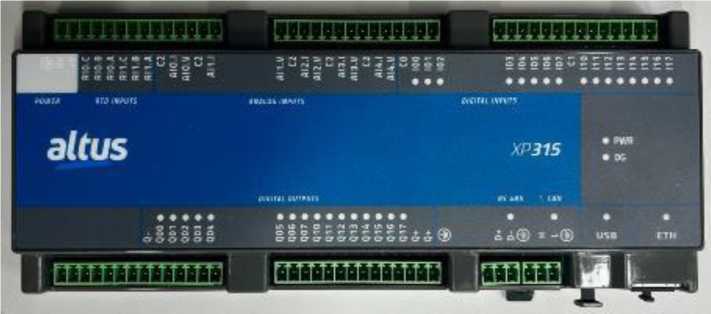

Рисунок 1 - Общий вид контроллеров модификации XP315

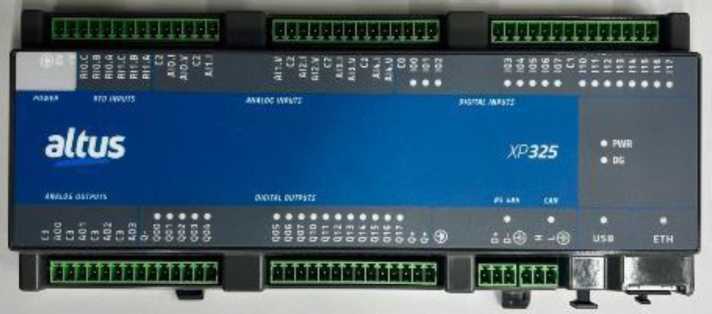

Рисунок 2 - Общий вид контроллеров модификации XP325

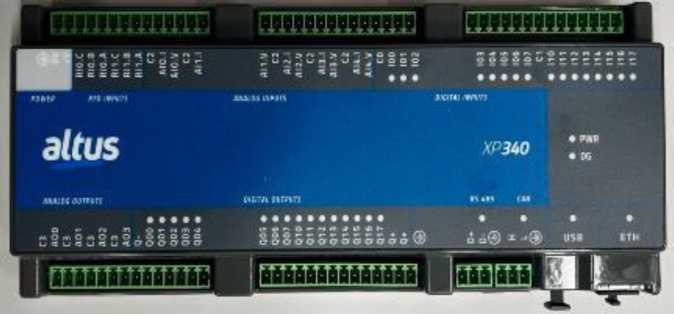

Рисунок 3 - Общий вид контроллеров модификации XP340

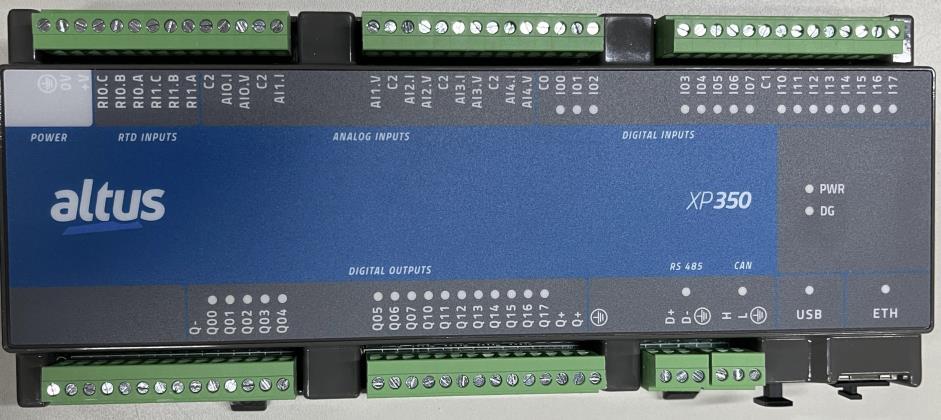

Рисунок 4 - Общий вид контроллеров модификации XP350

Место нанесения заводского номера

Место нанесения знака утверждения типа

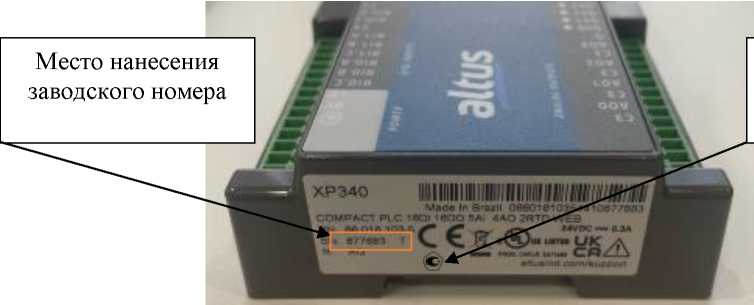

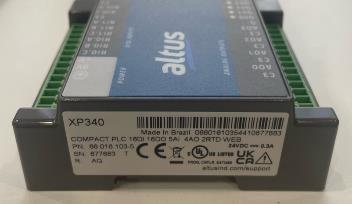

Рисунок 5 - Общий вид маркировочной таблички контроллеров

Программное обеспечение

Программное обеспечение контроллеров разделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее программное обеспечение (далее по тексту -внешнее ПО), устанавливаемое на персональный компьютер.

ВПО является метрологически значимым, встроено в контроллеры и хранится в их энергонезависимой памяти. ВПО контроллеров устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

Внешнее ПО «MasterTool IEC XE», устанавливаемое на персональный компьютер, позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю). Метрологически значимая часть внешнего ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.

Уровень защиты ВПО и внешнего ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические характеристики контроллеров оцениваются с учетом влияния ПО.

Идентификационные данные ПО контроллеров приведены в таблицах 1-2.

Таблица 1 - Идентификационные данные ВПО.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

В соответствии с модификацией контроллера

Номер версии (идентификационный номер ПО), не ниже

1.12.29.0

Цифровой идентификатор ПО

-

Таблица 2 - Идентификационные данные метрологически значимой части внешнего ПО.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

unmsp math.dll

libunmsp math.so

Номер версии (идентификационный номер ПО), не ниже

1.16.1

1.16.1

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 3 - Метрологические характеристики_____

Модификации

Количество каналов

Диапазоны входного сигнала

Диапазоны выходного сигнала

Пределы допускаемой (основной) приведенной погрешности

Пределы допускаемой дополнительной приведенной погрешности, %

XP315, XP325,

XP340, XP350

5

от 0 до 20 мА

-

±0,3 %

±0,015

от 0 до 10 В

-

±0,3 %

±0,010

2

от 0 до 400 Ом от 0 до 4000 Ом

-

±0,5 %

-

XP325, XP340

4

-

от 0 до 20 мА

±0,3 %

±0,020

-

от 0 до 10 В

±0,3 %

±0,025

Примечания:

1. Нормируемым значением для приведенной погрешности является максимальное значение диапазона измерений.

2. Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждый 1 C в диапазоне температур от -20 C до +60 C

3. Основная и дополнительная погрешности суммируются алгебраически.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- номинальное напряжение постоянного тока, В

- напряжение постоянного тока, В

24 от 19,2 до 30

Потребляемая мощность, Вт, не более

9

Габаритные размеры (ШиринахДлинахВысота), мм, не более

215,5x98,8x34,0

Нормальные условия измерений:

- температура окружающего воздуха, C

от +23 до +27

Условия эксплуатации:

- температура окружающего воздуха, C

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

от -20 до +60 от 5 до 96 от 84,0 до 106,7

Масса, кг, не более

0,37

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

80000

Срок службы, лет, не менее

15

Знак утверждения типа

наносится на маркировочную табличку типографским способом, расположенной на левой стороне корпуса контроллеров согласно схеме, указанной на рисунке 5 и на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Контроллер программируемый логический ALTUS Nexto Xpress

Соответствует модификации

1 шт.

Паспорт

CE116100

1 экз.

Руководство по эксплуатации

MU216600

1 экз.

Программное обеспечение

MasterTool IEC XE

1 экз.

Примечание - Руководство по эксплуатации и программное обеспечение предоставляются в электронном виде.

Сведения о методах измерений

приведены в разделе 2.2.1 «Принцип действия и метод измерений» руководства по эксплуатации MU216600.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Контроллеры программируемые логические ALTUS Nexto Xpress. Стандарт предприятия.

Смотрите также

94802-25
SMARTFLEX Расходомеры ультразвуковые
Общество с ограниченной ответственностью "ЮМИС ПРО" (ООО "ЮМИС ПРО"), г. Домодедово, Московская обл.
Расходомеры ультразвуковые SMARTFLEX (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
94803-25
ТЕСТ-ИПУ Установки поверочные переносные
Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи), г. Москва
Установки поверочные переносные ТЕСТ-ИПУ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи данных единиц объёма жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибр...
94804-25
СОЙКА Системы обеспечения контроля автотранспорта
Общество с ограниченной ответственностью "ДИНАМИЧЕСКИЙ ВЕСОВОЙ КОНТРОЛЬ" (ООО "ДВК"), Московская обл., г. Ногинск; Общество с ограниченной ответственностью "РЕГИОНАЛЬНЫЕ СИСТЕМЫ КОНТРОЛЯ" (ООО "РСК"), г. Москва

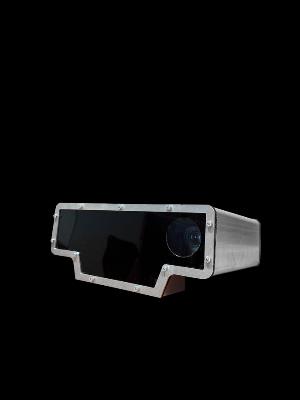

Системы обеспечения контроля автотранспорта СОЙКА (далее по тексту - Системы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее по тексту - ТС) радиолокационным методом и/или методом по видеокадрам в зо...
94805-25
EL-SCADA Газоанализаторы
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА"), г. Пермь

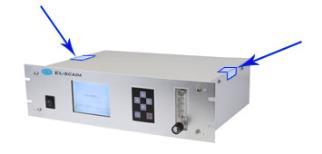

Газоанализаторы EL-SCADA (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли различных компонентов в газовых средах, промышленных выбросах, дымовых газах, биогазах, технологических газах, а также в автомобильных выбросах....
