Установки поверочные переносные ТЕСТ-ИПУ
| Номер в ГРСИ РФ: | 94803-25 |
|---|---|
| Производитель / заявитель: | ООО "Сан-АйТи", г. Москва |
Установки поверочные переносные ТЕСТ-ИПУ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи данных единиц объёма жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений единиц объема жидкости в потоке и/или объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94803-25 |
| Действует | по 04.03.2030 |
| Наименование | Установки поверочные переносные |
| Модель | ТЕСТ-ИПУ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 01ffdb12-8b36-c805-9dfe-f48a57fd5c3b |
Производитель / Заявитель
Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94803-25: Описание типа
2025-94803-25.pdf
|
Скачать | 294 КБ | |
|
94803-25: Методика поверки
2025-mp94803-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Установки поверочные переносные ТЕСТ-ИПУ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи данных единиц объёма жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений единиц объема жидкости в потоке и/или объемного расхода жидкости.
Описание
Конструктивно установки состоят из заключенных в пластиковом корпусе, следующих частей:
- первичного преобразователя расхода;
- контроллера, служащего для управления с помощью встроенной клавиатуры/кнопок процессом поверки счетчиков, вычисления и отображения на жидкокристаллическом индикаторе значений расхода и объема протекшей жидкости, а также результатов поверки;
- аккамулятора;
- гибкого гидравлического тракта с комплектом присоединителей;
- принадлежностей (оптосчитывателя (опция), блока питания, хомутов и т.п.).
Дополнительно установки могут комплектоваться следующими опциями:
- радиомодуля для дистанционного управления процессом поверки (опция);
- bluetooth модуля (опция);
- фильтра (опция).
Установки выпускаются в одной модификации.
Принцип действия установок основан на измерении объема жидкости в потоке, объемного расхода жидкости преобразователем расхода с последующей обработкой результатов измерений, хранением в памяти установок результатов измерений, передачей информации на устройства индикации.
Установка применяется для поверки на месте эксплуатации или в иных поверочных и калибровочных лабораториях счетчиков воды для регистрации прошедшего объёма воды в долях.
Подключение установок к рабочему контуру, в котором расположено поверяемое средство измерений, производится с помощью гибкого гидравлического тракта с комплектом присоединителей. Жидкость проходит через поверяемое средство измерений, гибкий гидравлический тракт, рабочий контур установки, и далее либо в сток, либо в накопительный бак. Регулирование скорости потока осуществляется использованием внешнего крана на выводящем шланге.
Контроль установленного объемного расхода жидкости и прошедшего объема жидкости в потоке осуществляется по показаниям дисплея или может осуществляться через интерфейс связи Bluetooth на периферийное устройство - смартфон. Общий вид установок представлен на рисунке 1.

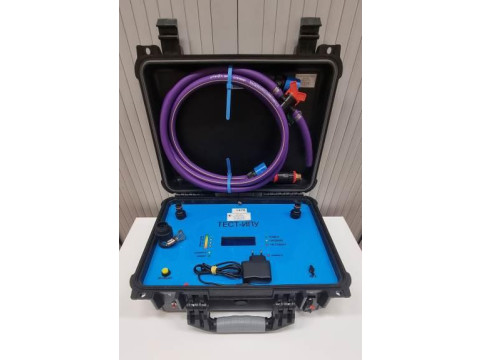

Рисунок 1 - Общий вид установок
Установки пломбируются одним из следующих вариантов: свинцовая или пластиковая пломба, наклейка, заливка.

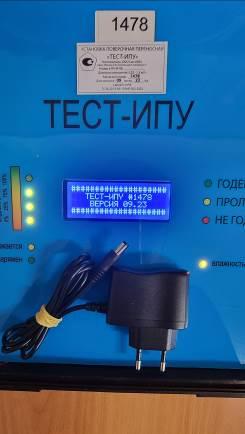

Знак утверждения типа наносится на этикетку, которая прикрепляется к лицевой части корпуса контроллера. Заводской номер установки состоит из 4 цифр и наносятся на лицевую часть корпуса контроллера в виде наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Места расположения знака утверждения типа и заводского номера средств измерений
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Установки имеют встроенное и насчитываемое программное обеспечение (ПО). В процессе эксплуатации ПО не может быть изменено, т.к. конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение установок предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации.
Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.
Конструкция установки исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
test-ipu |
|
Номер версии (идентификационный номер) ПО |
не ниже XX.YY* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
— |
|
* - где «XX» - значения от 01 до 08 «YY» - значения от 23 до 99 |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 «высокий».
Технические характеристики
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон расхода жидкости, м /ч |
от 0,02 до 1,5 |
|
Минимальный объемный расхода жидкости, Qmin, м /ч |
0,02 |
|
Переходный объемный расход жидкости, Qt, м /ч |
0,06 |
|
Максимальный расход жидкости, Qmax, м /ч |
1,5 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении) единиц объема и(или) объемного расхода жидкости в потоке, %: - Qmin < Q < Qt - Qt < Q < Qmax |
±0,75 ±0,50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диаметр условного прохода Ду, мм |
15 |
|
Габаритные размеры установок, мм, не более: | |
|
- длина |
415 |
|
- ширина |
170 |
|
- высота |
325 |
|
Масса установки кг, не более |
5 |
|
Рабочие условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от +15 до +25 |
|
- температура рабочей жидкости, °С |
от +5 до +90 |
|
- относительная влажность при 25 °С, %, | |
|
не более |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- напряжение питания, В |
от 4 до 15 |
Знак утверждения типа
наносится на этикетку, закрепленную на лицевой части установки, методом термопечати или лазерной гравировки или фотохимическим методом, и в верхней части по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная переносная |
ТЕСТ-ИПУ |
1 шт. |
|
Установка поверочная переносная «ТЕСТ-ИПУ». Паспорт |
001.УПП.2023 ПС |
1 экз. |
|
Установка поверочная переносная «ТЕСТ-ИПУ». Руководство по экслуатации |
001.УПП.2023 РЭ |
1 экз. |
|
Установка поверочная переносная ТЕСТ-ИПУ. Методика поверки. |
- |
1 экз.* |
|
Комплект монтажных частей и принадлежностей |
- |
1 шт. |
|
*- По отдельному заказу. | ||
Сведения о методах измерений
приведены в эксплуатационном документе 001.УПП.2023 РЭ «Установка поверочная переносная «ТЕСТ-ИПУ». Руководство по эксплуатации» в п. 2.2.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-95891102-2023 «Установки поверочные переносные «ТЕСТ-ИПУ». Технические условия».
