Трансформаторы тока встроенные ТВГ-110
| Номер в ГРСИ РФ: | 94809-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Уралэлектротяжмаш", г.Екатеринбург |
Трансформаторы тока встроенные ТВГ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94809-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока встроенные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТВГ-110 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 27eabdd2-6d6e-a6de-55de-eeb6c032f165 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
94809-25: Описание типа
2025-94809-25.pdf
|
Скачать | 240.4 КБ | |
|
94809-25: Методика поверки
2025-mp94809-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока встроенные ТВГ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВГ-110 зав. № А3013-9, А3014-9, А3066-9, А3067-9, А3068-9, А3069-9, А3070-9, А3071-9, А3072-9, 987-12, 988-12, 989-12, 1006-12, 1007-12, 1008-12, 1026-12, 1027-12, 1028-12, 1184-12, 1185-12, 1193-12.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде буквенно-цифрового или цифрового обозначения.

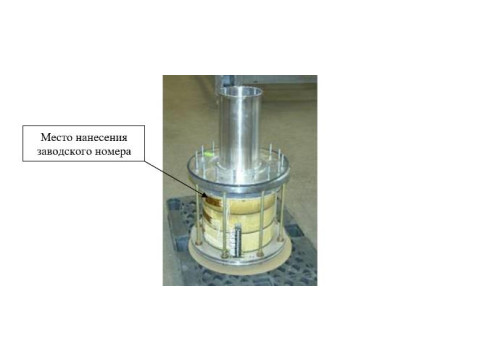

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Технические характеристики
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
А3013-9, А3014-9, А3066-9, А3067-9, А3068-9, А3069-9, А3070-9, А3071-9, А3072-9 | |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэф-фициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
987-12, 988-12, 989-12, 1006-12, 1007-12, 1008-12, 1026-12, 1027-12, 1028-12, 1184-12, 1185-12, 119312 | |
|
Номинальный первичный ток 11ном, А |
200; 300; 400; 600 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэф-фициентом мощности cos ф = 0,8), В^А |
3; 10; 15; 30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +55 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока встроенный |
ТВГ-110 |
1 шт. |
|
Паспорт |
ТВГ-110 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Другие Трансформаторы
