Анализаторы общего органического углерода PL-TOC-200
| Номер в ГРСИ РФ: | 94815-25 |
|---|---|
| Производитель / заявитель: | Фирма Shanghai Metash Instruments Co. Ltd., КНР |
Анализаторы общего органического углерода PL-TOC-200 (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода, неорганического, органического углерода в водных растворах органических и неорганических веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94815-25 |
| Действует | по 05.03.2030 |
| Наименование | Анализаторы общего органического углерода |
| Модель | PL-TOC-200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fd4c232a-4da0-b0e3-00fa-968fb90c09bf |
Производитель / Заявитель
"Shanghai Metash Instruments Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94815-25: Описание типа
2025-94815-25.pdf
|
Скачать | 454.2 КБ | |
|
94815-25: Методика поверки
2025-mp94815-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Анализаторы общего органического углерода PL-TOC-200 (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода, неорганического, органического углерода в водных растворах органических и неорганических веществ.
Описание
Принцип действия анализаторов основан на количественном определении углерода в водных растворах органических и неорганических веществ в виде диоксида углерода (CO2), получаемого в результате высокотемпературного сжигания пробы и детектируемого методом недисперсионной инфракрасной спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи и разбавления проб, блока окисления проб путем каталитического сжигания при высокой температуре, системы охлаждения, газовой схемы, блока ИК-детектора (недисперсионное инфракрасное обнаружение (NDIR)) и блока управляющей электроники, установленных в одном корпусе.
Анализаторы могут оснащаться автоматической системой для отбора и ввода проб (автоматическим пробоотборником).
Анализаторы могут работать в следующих режимах: TC - определение общего углерода; IC - определение общего неорганического углерода; TOC - определение общего органического углерода; NPOC - определение неотдуваемого органического углерода (нелетучего органического углерода).
Корпус анализаторов изготовлен из металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на информационной табличке (шильде) на задней стороне анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

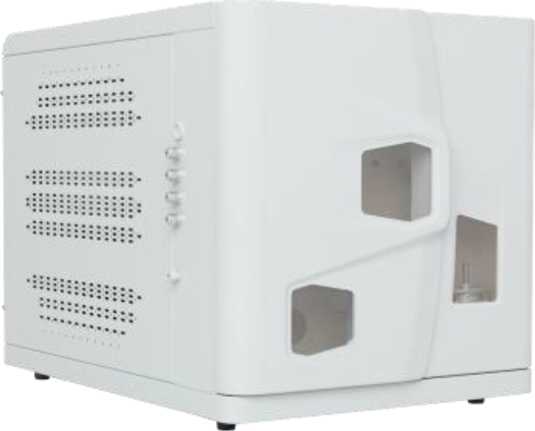

Рисунок 1 - Общий вид анализаторов общего органического углерода PL-TOC-200

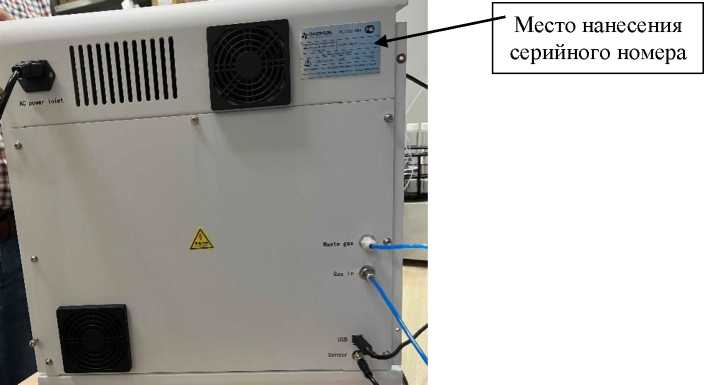

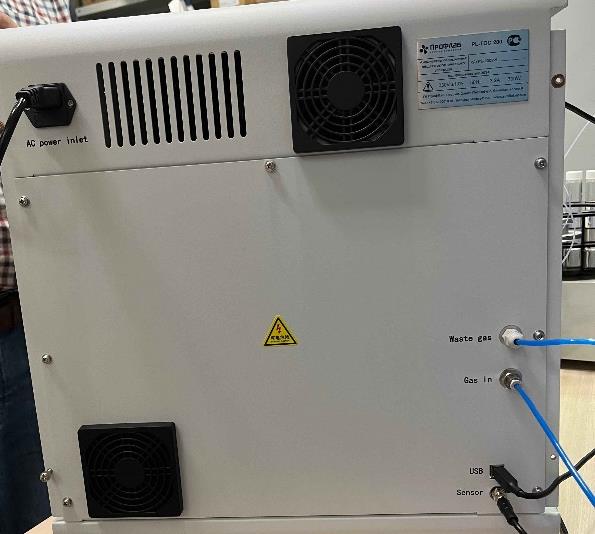

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода PL-TOC-200
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены внешним программным обеспечение (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TOC-RD |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х* |
|
Цифровой идентификатор ПО |
— |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 999 | |
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения, мг/дм3, не более |
0,05 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика)*, % |
3,0 |
|
* При концентрации, превышающей более чем в 10 раз предел обнаружения | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации углерода, мг/дм3 |
от 0 до 1000 |
|
Объем дозируемой пробы, см3 |
от 0,1 до 0,5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 120/ |
|
- частота переменного тока, Гц |
от 200 до 240 50/60 |
|
Потребляемая мощность, В •А, не более |
700 |
|
Габаритные размеры, мм, не более: - длина |
631 |
|
- ширина |
450 |
|
- высота |
478 |
|
Масса, кг, не более |
45 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +35 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода |
PL-TOC-200 |
1 шт. |
|
Автоматический пробоотборник |
AS-W20 |
* * * 1 шт. |
|
Персональный компьютер |
ПК |
* * * 1 шт. |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
— |
1 экз. |
|
* По заказу | ||
Сведения о методах измерений
приведены в главе IV «Подготовка к установке и испытанию», главе VI «Эксплуатация прибора» документа «Анализаторы общего органического углерода PL-TOC-200. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении
Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация «Shanghai Metash Instruments Co., Ltd.», Китай.
