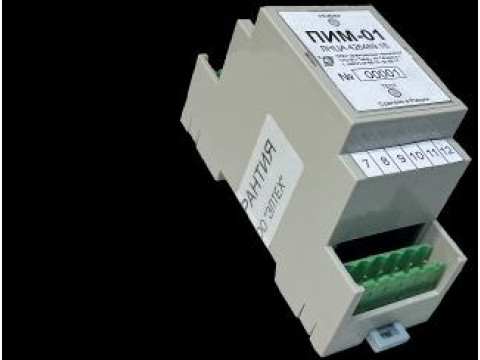

Преобразователи измерительные многофункциональные параметров катодной защиты ПИМ-01
| Номер в ГРСИ РФ: | 94818-25 |
|---|---|
| Производитель / заявитель: | ООО "Электронные технологии" (ЭЛТЕХ), г.Тверь |
Преобразователи измерительные многофункциональные параметров катодной защиты ПИМ-01 (далее - преобразователи) предназначены для измерений параметров станции катодной защиты (далее - СКЗ): выходное напряжение постоянного тока, напряжение постоянного тока на токоизмерительном шунте, суммарный защитный потенциал, поляризационный защитный потенциал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94818-25 |
| Действует | по 05.03.2030 |
| Наименование | Преобразователи измерительные многофункциональные параметров катодной защиты |
| Модель | ПИМ-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 78b6e963-6a76-cfbc-9b8b-103b178b9c8c |
Производитель / Заявитель
Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ"), г. Тверь
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94818-25: Описание типа
2025-94818-25.pdf
|
Скачать | 245.8 КБ | |
|
94818-25: Методика поверки
2025-mp94818-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи измерительные многофункциональные параметров катодной защиты ПИМ-01 (далее - преобразователи) предназначены для измерений параметров станции катодной защиты (далее - СКЗ): выходное напряжение постоянного тока, напряжение постоянного тока на токоизмерительном шунте, суммарный защитный потенциал, поляризационный защитный потенциал.
Описание
Принцип действия модулей заключается в аналого-цифровом преобразовании параметров СКЗ: напряжения постоянного тока, напряжения постоянного тока
на токоизмерительном шунте, суммарного защитного потенциала, поляризационного защитного потенциала.
Конструктивно преобразователи выполнены в пластиковом корпусе с креплением на DIN-рейку.
Заводской номер наносится на маркировочную наклейку в виде цифрового кода.

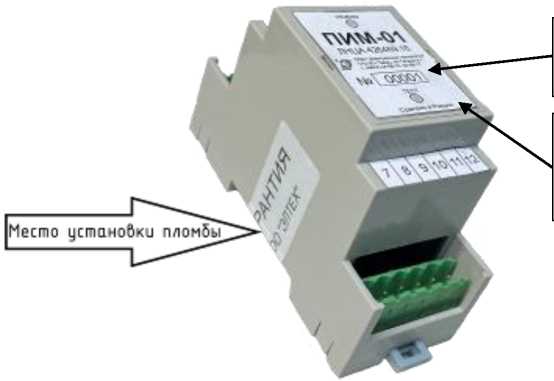

Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки) и мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка завода-изготовителя. Нанесение знака поверки на преобразователи не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного и внешнего ПО.
Внешнее ПО служит для вывода и представления результатов измерений на внешнем портативном компьютере и является метрологически незначимым.
Встроенное ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния метрологически значимого встроенного ПО.
Конструкция преобразователей исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ПИМ-01 |
|
Номер версии (идентификационный номер ПО) |
V1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений значений суммарного защитного потенциала, В |
от -3,5 до -0,5 |
|
Пределы допускаемой относительной погрешности измерений значений суммарного защитного потенциала, % |
±2 |
|
Диапазон измерений значений поляризационного защитного потенциала, В |
от -1,5 до -0,5 |
|
Пределы допускаемой относительной погрешности измерений значений поляризационного защитного потенциала, % |
±2 |
|
Диапазон измерений значений выходного напряжения постоянного тока СКЗ, В |
от 5 до 96 |
|
Пределы допускаемой относительной погрешности измерений значений выходного напряжения постоянного тока СКЗ, % |
±2 |
|
Диапазон измерений значений напряжения постоянного тока на токоизмерительном шунте СКЗ, мВ |
от 1 до 75 |
|
Пределы допускаемой относительной погрешности измерений значений напряжения постоянного тока на токоизмерительном шунте СКЗ, % |
±2 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 11,4 до 12,6 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
100x40x65 |
|
Масса, кг, не более |
0,15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, % |
от -45 до +60 до 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный многофункциональный параметров катодной защиты |
ПИМ-01 |
1 шт. |
|
Паспорт и руководство по эксплуатации |
ЛНЦА.426469.015 |
1 экз. |
|
Методика поверки* |
- |
1 экз. |
|
* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию преобразователей. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ЛНЦА.426469.015 «Преобразователь измерительный многофункциональный параметров катодной защиты ПИМ-01. Паспорт и руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ЛНЦА.426469.016ТУ «Преобразователи измерительные многофункциональные
параметров катодной защиты ПИМ-01. Технические условия».
